Axis PC Board A16B-2200-0361 A16B22000361 A16B-22OO-O361

FANUC A16B-2200-0361 دو محور دیجیتال Servo PCB

اگر سیستم کنترل از یک ترتیب محور دیجیتال سری FANUC 0 استفاده کند، تخته ای که کنترل محور را مدیریت می کند اغلب مهم تر از خود تقویت کننده است.A16B-2200-0361 به طور مداوم به عنوان یکPCB کنترل دو محور,کارت محور، یا1 ′′2 محور دیجیتال servo PCB، و چند فهرست آن را به32 بیتی 0T / 0-C / 0C/F/00Cمحیط های کنترل

یک متخصص تعمیرات همچنین اشاره می کند که این تخته به طور معمول به یک دستگاه قبلی نصب می شود.صفحه اصلی ۳۲ بیتیو درسری 0 مدل Cپیکربندی، که در آن یک رابط PWM servo را برایدرایوهای سرو سری Sوتقویت کننده های سرو سری Cاین به این بخش نقش مشخصی می دهد: این یک صفحه کنترل محور سرو برای ماشین هایی است که هنوز به ساختار سرو دیجیتال سری 0 اصلی وابسته هستند.

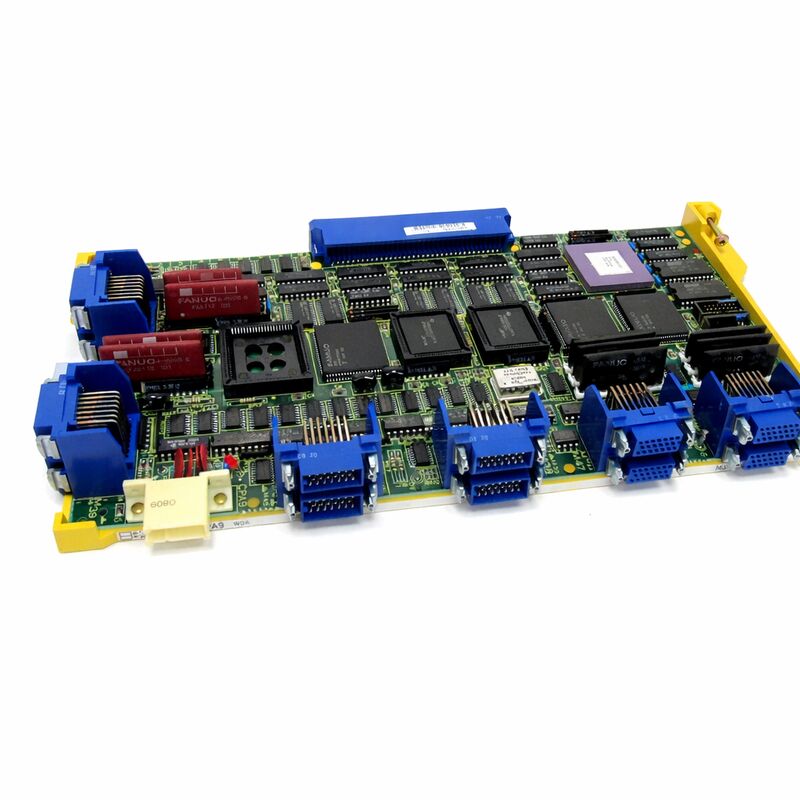

عکس از داده های محصول

استفاده های معمول

A16B-2200-0361 بیشتر مربوط بهسیستم های CNC سری FANUC 0که در آن یک یا دو محور سرو دیجیتال از طریق طرح کارت محور اصلی کنترل می شوند.جایگزینی کارت محوری,تعمیر کنترل سرو دیجیتالوکار سرویس بر روی کنترل های سری ۳۲ بیتی اولیه.

از آنجا که این صفحه به لایه کنترل محور متصل است، بهترین استفاده در جایی است که بقیه کنترل در همان خانواده باقی می ماند و نیازی به طراحی مجدد معماری درایو نیست.آن را به ماشین آلات که هنوز هم به سخت افزار کنترل FANUC متکی هستند و نیاز به بازسازی سطح هیئت مدیره به جای تبدیل کنترل کاملاین آخرین جمله یک نتیجه گیری مبتنی بر نوع هیئت مدیره و مرجع خانواده کنترل است.

سوالات عمومی

سوال ۱: A16B-2200-0361 چه نوع تخته ای است؟
این یکPCB های دو محوری دیجیتال، همچنین به عنوان یککارت محوریاصفحه سرو دو محوری. فهرست ها بارها و بارها آن را به32 بیتی 0T / 0-C / 0C/F/00Cمحیط های کنترل

س2: این تخته در سیستم چه کاری انجام می دهد؟
این هیئت مدیرهطرف محور کنترلاز CNC. یک متخصص تعمیر آن را به عنوان یک محور دیجیتال PCB مجهز به یک محور قبلیصفحه اصلی ۳۲ بیتی، جایی که آن را ارائه می دهد PWM عملکردهای رابط servo برایدرایوهای سری Sوتقویت کننده های سرو سری C.

سوال 3: هنگام انتخاب A16B-2200-0361 چه چیزی باید بررسی شود؟
تایید کنیدشماره دقیق تخته،تولید کنترل، و اینکه آیا دستگاه از یکپیکربندی سرو دیجیتال سری 0با1 ′′2 محور صفحههمچنین مهم است که سبک صفحه اصلی نصب شده و اینکه آیا بخش سرو در اطراف همان ترتیب 32 بیتی کارت محور ساخته شده است ، بررسی شود.

سوال ۴. چگونه باید توضیحات محور ۲/۳۲ بیتی/۰C تفسیر شود؟
هر بخشی از این توضیحات مهم است. محور ۲ نشان دهنده ظرفیت کنترل صفحه است، 32 بیتی نشان دهنده تولید کنترل است و محور ۲ نشان دهنده ظرفیت کنترل صفحه است.0C / 0T / 00Cارجاع ها خانواده کنترل ماشین را شناسایی می کنند که این صفحه به آن مرتبط است. یک صفحه که فقط با طرح اتصال مطابقت دارد اما تولید کنترل نیست، جایگزین امن نیست.

سوال ۵: قبل از تعویض این تخته، چگونه باید خرابی ها تشخیص داده شوند؟
با تمایز کردن شروع کنیدمشکلات کارت محورازمشکلات سمت تقویت کننده. اگر دستگاه عدم ثبات کنترل محور را نشان دهد در حالی که بخش قدرت تقویت کننده هنوز کار می کند یا اگر مسیر محور تحت تأثیر با محدوده کنترل محور 1 2 صفحه مطابقت داشته باشد ،PCB تبدیل به یک نامزد قوی تر می شودهمچنین برای تایید اینکه آیا سیستم نصب شده یک سیستم قبلی است مفید است.صفحه اصلی ۳۲ بیتیتنظیم قبل از تعویض تخته محوری.
