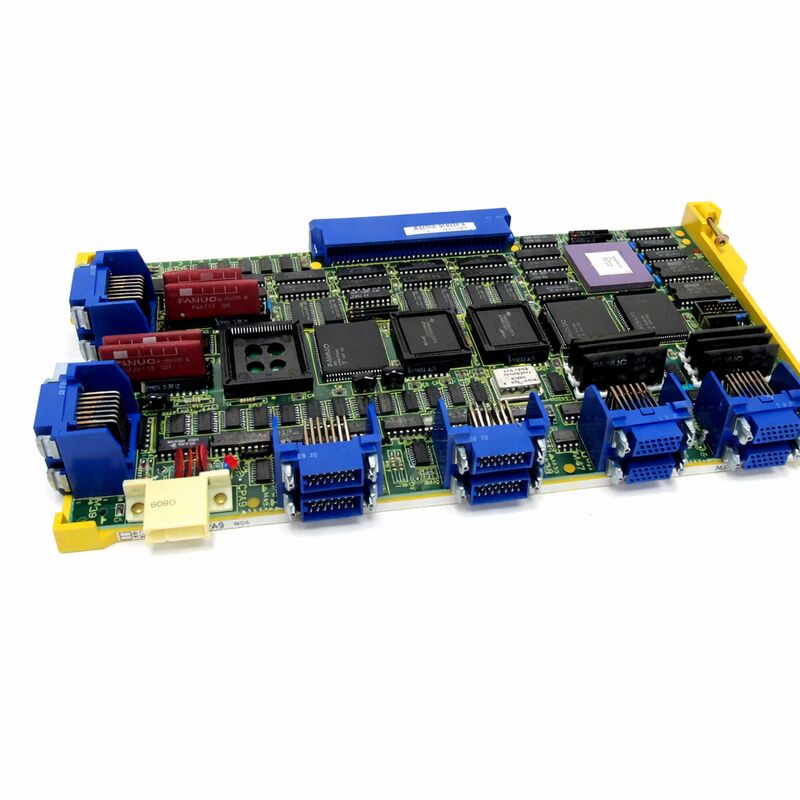

محور صفحه PC A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360 ∙ 3/4 کارت محور دیجیتال ∙ 32 بیت کنترل FANUC 0-C / 40 MHz / 0C، 0D، 0F پلتفرم ها

پلت فرم FANUC 0-C

FANUC سری 0-C پلت فرم کامپکت 32 بیتی CNC FANUC برای ماشین آلات کوچک تا متوسط در دهه 1990 بود که شامل چرخ ها، مراکز ماشینکاری و آسیاب های ساخته شده در اطراف 0C، 0D،و مشخصات کنترل 0Fنسل 0-C پردازش 32 بیتی را در معماری فشرده CNC FANUC معرفی کرد و A16B-2200-0360 یکی از کارت های کنترل محور است که این معماری را کار می کند.

در طراحی ماژولار 0-C ، صفحه اصلی پردازش کلی CNC را مدیریت می کند ، در حالی که کارت های محور اختصاصی حلقه های حرکت سرو و پیچ را مدیریت می کنند.A16B-2200-0360 تا 3 یا 4 محور دیجیتالی را اداره می کند تعداد خاص بستگی به پیکربندی محور اصلی ماشین دارددر ۴۰ مگاهرتز، این کارت به محدوده کارتهای محور ۰-C تعلق دارد؛ سرعت پردازش تعیین می کند که چگونه حلقه های سرو به شدت اجرا می شوند و چگونه کارت به سرعت به دستورات محور پاسخ می دهد.

ماشین های ساخته شده بر روی این پلت فرم هنوز در تولید فعال در سراسر جهان هستند. هنگامی که کارت محور در یکی از این CNC ها شکست می خورد، بخش حرکت پایین می آید - ماشین نمی تواند کار کند.A16B-2200-0360 درست مانند برای مانند تعویض است که تنظیم محور اصلی بدون تغییر در نرم افزار کنترل و یا سیم کشی.

مشخصات کلیدی

سه مشخصات، یک تصمیم انتخاب

محور 3/4این کارت به طور همزمان 3 یا 4 محور servo / spindle دیجیتال را کنترل می کند.یک کارت دو محوری یا یک کارت محوری آنالوگ از همان خانواده A16B-2200 در موقعیت های مختلف خدمت می کند و جایگزین نیست.

"۳۲ بیتی 0-C"این کارت با معماری صفحه اصلی 0-C مطابقت دارد. با نسل های CNC 0i، 16i یا 18i i-Series سازگار نیست.نه با پلتفرم های قدیمی 8 بیتی 0-A یا 0-B.

"40 مگاهرتز"در داخل سری A16B-2200، کارت ها با سرعت ساعت مختلف به سطوح عملکردی مختلف خدمت می کنند.نامگذاری 40 MHz بخشی از هویت کارت است و باید با مشخصات کارت نصب شده اصلی مطابقت داشته باشد..

قبل از سفارش ۵ چک

تأیید یک A16B-2200-0360 جایگزین در مقایسه با دستگاه نصب شده کمتر از پنج دقیقه طول می کشد و رایج ترین اشتباهات سفارش را از بین می برد:

1. برچسب کارت نصب شده را بخوانید️ تایید A16B-2200-0360 دقیقا، از جمله پسوند کامل. انواع مجاور A16B-2200 می توانند با عملکردهای مختلف مشابه باشند.
2. بررسي کنترل 32 بت 0-C✓ مطمئن شوید ماشین CNC نسل 0-C است (نه 0i، 16i، یا هر سری دیگر).
3. کارت محور دیجیتال (نه آنالوگ) را تأیید کنیدپلتفرم 0-C از کارت های محور دیجیتال و آنالوگ در پیکربندی های مختلف استفاده می کند.
4. خطای کارت محور جدا از خطای تقویت کنندهاگر الگوی نقص به مسیر کنترل محور محدود شود (آلارم ها به جای یک ماژول محرک خاص به لایه محاسبات حلقه سرو اشاره می کنند) ، کارت محور احتمالاً مظنون است.
5. برای شماره کارت های مجاور بررسی کنیددر معماری 0-C، صفحه اصلی و کارت محور ارتباط نزدیک دارند؛ قبل از تعویض کارت محور، بررسی کنید که صفحه اصلی به طور عادی کار می کند.

سوالات عمومی

سوال1: نام 3/4 به چه معناست؟ آیا این یک کارت سه محور یا چهار محور است؟

این کارت تا 4 کانال محور دیجیتال را پشتیبانی می کند. در ماشین هایی که برای 3 محور پیکربندی شده اند، 3 کانال اجرا می شود؛ در ماشین های 4 محور، 4 کانال اجرا می شود.اختصاص محور خاص بستگی به نصب اولیه ماشین دارد. کارت نیازی به تغییر بین پیکربندی های 3- محور و 4- محور ندارد

سوال2: آیا A16B-2200-0360 با کنترل های FANUC 0i-C یا 16i سازگار است؟

نه. این کارت برای پلت فرم FANUC 0-C 32 بیتی خاص است. کنترل های CNC 0i، 16i، 18i و مربوط به سری i از یک معماری متفاوت و مجموعه کارت محور مختلف استفاده می کنند.سری A16B-2200 به کنترل های سری i متصل نمی شود.

س3: دستگاه در تمام محورهای کنترل شده به طور همزمان هشدار می دهد. آیا این A16B-2200-0360 است؟

آژیرهای همزمان در تمام محورها به لایه کنترل محور مشترک اشاره می کنند A16B-2200-0360 مظنون اصلی است.همچنین بررسی ولتاژ های منبع برق به کارت محور تحویل داده شده و تایید صفحه اصلی است که تولید نقص های رو به جلو که به کارت محور گسترش نمی شود.

سوال 4: آیا می توان از A16B-2200-0360 از یک دستگاه 0-C دیگر به عنوان جایگزینی استفاده کرد؟

بله، به شرطی که همان شماره قطعه A16B-2200-0360 را داشته باشد و قبل از برداشتن از دستگاه اهدا کننده، عملکرد آن تایید شده باشد.کارت پارامترهای خاص ماشین را ذخیره نمی کند پارامترهای CNC در SRAM واحد کنترل نگهداری می شوندپس از نصب جایگزین، پارامترها تحت تاثیر قرار نمی گیرند و نیازی به ورود مجدد ندارند، با این حال ماژول SRAM سالم است.

سوال 5: تولید A16B-2200-0360 متوقف شده است. یک واحد قابل اعتماد چگونه تهیه می شود؟

از طریق بازار فرعی FANUC 0-C متخصصین قطعات CNC FANUC و فروشندگان مازاد آزمایش شده درخواست تأیید اینکه واحد در یک سیستم CNC 0-C زنده آزمایش شده است، نه فقط به صورت بصری بررسی شده است.بسته بندی ایمن ESD برای حمل و نقل و ذخیره سازی مورد نیاز استبرای ماشین هایی که هنوز کنترل های 0-C را در تولید اجرا می کنند، نگه داشتن یک کارت محور اضافی در محل یک احتیاط عملی است.
