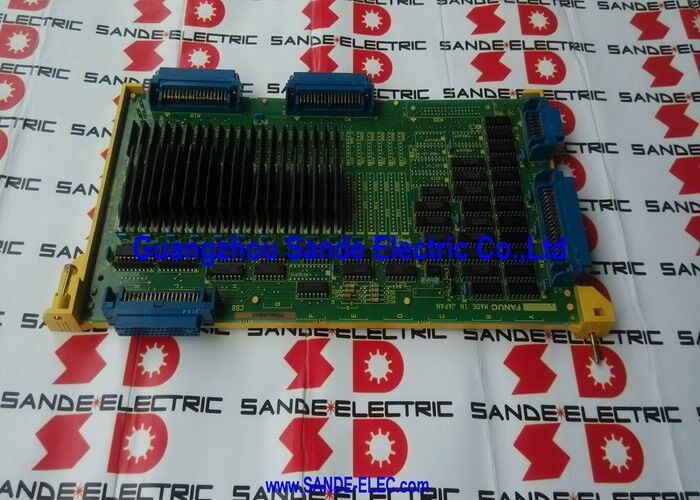

A16B-2200-0090 FANUC سری 15 / 150 4 کانال صفحه کنترل محور دیجیتال 6058 / 6066 درایو رابط / PWM / 15-MA / 15-TA / تا 16- محور
FANUC سری 15 ️ CNC محور بالا برای ماشین های پیچیده
FANUC سری 15 (و نوع 150 آن) در دوران تولید خود، پلت فرم پرچمدار CNC FANUC برای ابزارهای ماشین پیچیده و محور بالا بود. در حالی که اکثر مراکز ماشینکاری و چرخ ها به 3 تا 5 محور نیاز دارند.,سری 15 به طور خاص برای ماشین هایی طراحی شده است که تعداد محورهای آنها زیاد است. مراکز بزرگ ماشینکاری با پالت ها و میز های چرخش، مراکز چرخش چند چرخدار، سلول های تولیدی انعطاف پذیر.و ماشین آلات تولید اختصاصی برای قطعات هوافضا یا مهندسی سنگین.
A16B-2200-0090 یکی از تخته های کنترل محور است که این قابلیت محور بالا را ممکن می کند.کنترل تعداد محورهای خود را در گروه های 4 تا 16 محور در کل در صورت نصب چهار تخته ایجاد می کند.
مشخصات کلیدی
| پارامتر |
ارزش |
| کانال های محور |
4 (به هر تخت) |
| نوع سیگنال |
PWM دیجیتال |
| سازگاری درایو |
درایو های FANUC 6058، 6066 |
| حداکثر محورهای سیستم |
16 (با 4 تخته) |
| سازگار |
15A، 15M، 15-MA، 150M، 15-MF، 15-TT، 15-TA، 15-TF |
مقیاس پذیر تا 16 محور
یک A16B-2200-0090 واحد 4 کانال محوری را فراهم می کند. معماری سری 15 FANUC اجازه می دهد تا چندین صفحه محوری در یک CNC وجود داشته باشد:
چهار محور:یک A16B-2200-0090 یک پیکربندی فشرده 15A برای یک مرکز ماشینکاری 4 محور.
8 محور:دو صفحه یک مرکز ماشینکاری چهار محوری با محور چرخشی پالت و محورهای خطی اضافی
12 محور:سه تخته مناسب برای مراکز چرخش چند محوری یا ماشین آلات با پیکربندی های پیچیده میز چرخش و سر.
16 محور:چهار تخته ′′ حداکثر پیکربندی که در ماشین آلات بسیار بزرگ و پیچیده مانند سیستم های فرسایش انعطاف پذیر چند پالت یا بخش های اختصاصی ماشین های انتقال استفاده می شود.
تخته ها در یک پیکربندی چند کارت مستقل کار می کنند اما در همان چارچوب فرمان و بازخورد CNC کار می کنند. هر تخته 4 محور خود را اداره می کند.CNC هماهنگی تمام تخته ها به طور همزمان از طریق سیستم ثبت BASE.
سناریوهای کاربرد
خطای محور مرکزی چهار محور:یک مرکز ماشینکاری FANUC 15-MA یک هشدار محوری را در یکی از چهار محور سرو خود ایجاد می کند. پس از حذف محرک و موتور، صفحه محور A16B-2200-0090 به عنوان منبع خطا شناسایی می شود.تعویض کانال محور معیوب را بازسازی می کند.
نگهداری دستگاه انتقال 16 محور:یک ماشین انتقال بزرگ از چهار صفحه A16B-2200-0090 برای کنترل همزمان 16 ایستگاه ماشینکاری استفاده می کند. یک صفحه یک آلارم محوری را در کانال های 5 ′′ 8 (بورد 2 از 4) ایجاد می کند.هیئت مدیره شکست خورده است بدون مزاحم کردن سه هیئت مدیره دیگر و یا محورهای خود را جایگزین.
سوالات عمومی
سوال1: آیا A16B-2200-0090 می تواند درایو های سرو دیجیتال سری 15 را غیر از 6058 و 6066 کنترل کند؟
A16B-2200-0090 به طور خاص برای درایوهای سرو دیجیتال سری FANUC 6058 و 6066 طراحی شده است. این درایوها از پروتکل رابط PWM استفاده می کنند که توسط هیئت مدیره محور تولید می شود.سری جدید تر FANUC servo drive (آلفا)، Alpha-i، Beta-i) از رابط های ارتباطی مختلف (نوع A، نوع B یا FSSB) استفاده می کنند و با A16B-2200-0090 سازگار نیستند.
سوال2: BASE 0، BASE 1 و BASE 2 در معماری صفحه محوری سری 15 چیست؟
BASE 0، 1 و 2 ثبت فرمان های حافظه مشترک در اتوبوس داخلی سی ان سی سری 15 هستند. CPU اصلی در هر چرخه مداخله، دستورات افزایشی موقعیت را به این ثبت ها می نویسد.A16B-2200-0090 ثبت مناسب BASE را برای هر یک از چهار محور خود می خواند و داده های دستور را به سیگنال های PWM تبدیل می کنداین معماری نقشه برداری حافظه اجازه می دهد تا CPU و صفحه محور بدون ارتباط مستقیم پردازنده به پردازنده، دستورات را مبادله کنند.
سوال 3: چگونه تخصیص کانال محور در صورت استفاده از چندین صفحه A16B-2200-0090 تنظیم می شود؟
در یک پیکربندی چند صفحه ای سری 15، هر صفحه A16B-2200-0090 از طریق تنظیمات پارامتر و موقعیت فیزیکی صفحه در CNC به یک شماره محور پایه اختصاص داده می شود.تخته ي اول محور هاي 1 و 4 را کنترل مي کند، دومين دستگير محورها 5×8 است، و غیره.پارامترهای تخصیص محور در جدول پارامتر محور CNC پیکربندی شده است تغییر این پارامترها به طور نادرست می تواند منجر به تخصیص محورها به تخته اشتباه شودکه باعث اشتباهات کنترل می شه
سوال 4: آیا A16B-2200-0090 برای سیستم های سری 15-B یا 15-C مناسب است؟
A16B-2200-0090 برای سیستم های نسل 15A (مدل A) تایید شده است که 15A، 15-MA، 15-TA، 150M، 15-MF، 15-TT و 15-TF نامیده می شوند.سری 15-B و 15-C سخت افزارهای تخت محور مختلف را به عنوان بخشی از معماری های سرویس های به روز خود معرفی کردند. قبل از سفارش، مدل مخصوص نسل CNC رو تایید کنید
سوال 5: چه اتفاقی می افتد اگر یکی از چهار صفحه A16B-2200-0090 در یک سیستم 16 محوری خراب شود؟
تنها چهار محور کنترل شده توسط تخته شکست خورده به حالت هشدار می روند. سه تخته باقی مانده و 12 محور آنها به طور معمول کار می کنند ̇ سایر تخته های محور مستقل هستند.CNC خواهد شد آلارم برای محور های تحت تاثیر نشان می دهدماشین هنوز هم می تواند بر روی محورهای باقیمانده خود کار کند، اگر فرآیند تولید اجازه دهد، در حالی که تعمیر تنظیم شده است.
