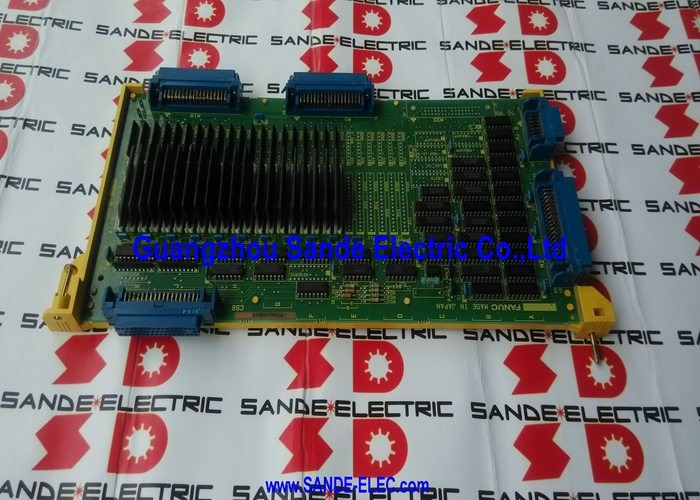

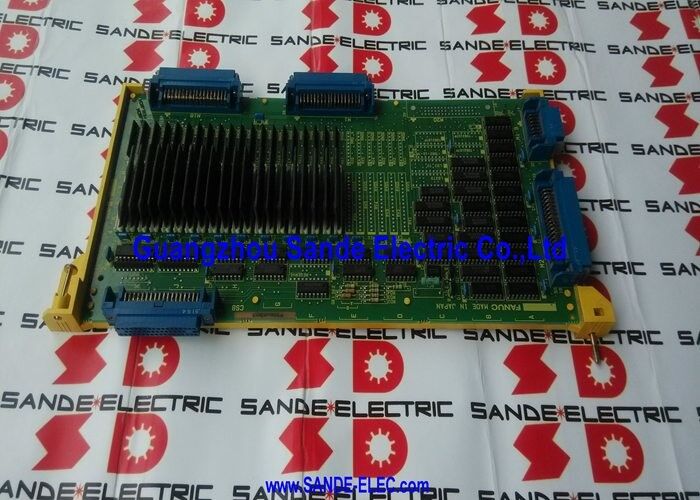

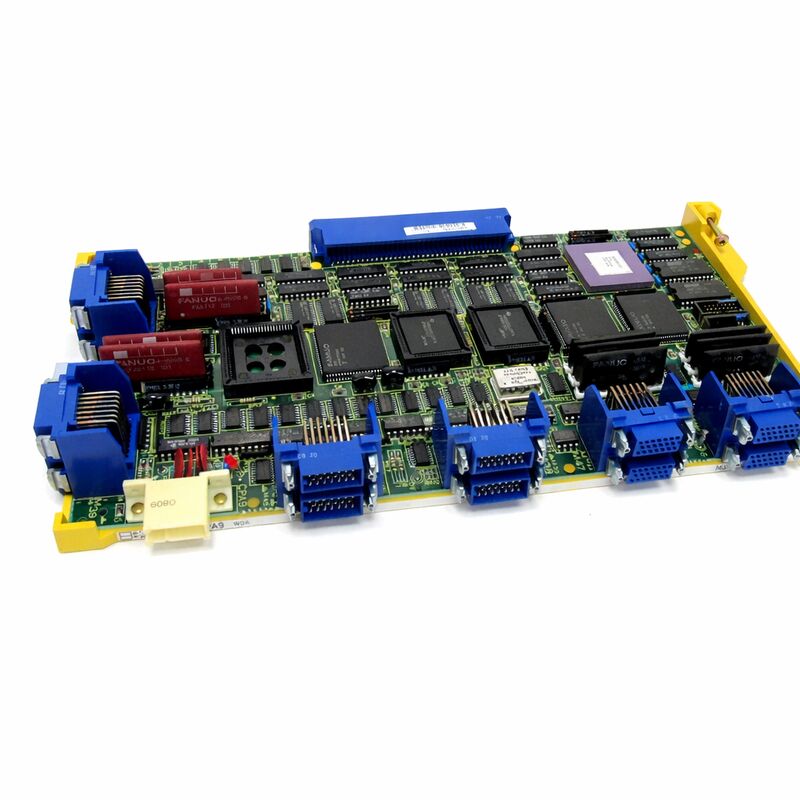

FANUC DETECTOR ADAPTER BOARD A16B-1212-0030 A16B12120030 A16B-1212-OO3O از این نوع دستگاه ها استفاده می شود.

FANUC A16B-1212-0030 | سری 15A آداپتور آشکارساز جداگانه PCB وmdash; بازخورد حلقه کاملاً بسته برای 15-MA / 15-TA

شماره قطعه: A16B-1212-0030

ارجاع متقابل: A16B12120030

سازنده:شرکت FANUC (ژاپن)

نوع محصول: آداپتور آشکارساز جداگانه وmdash; PCB افزودنی

آشکارساز جداگانه چه کاری انجام می دهد وmdash; و چرا این برد وجود دارد

در یک محور سروو استاندارد FANUC، بازخورد موقعیت از انکودر نصب شده بر روی شفت موتور سروو می آید. CNC شمارش انکودر را می خواند، موقعیت واقعی را محاسبه می کند و حلقه را می بندد. این چیدمان وmdash; که حلقه نیمه بسته نامیده می شود وmdash; برای اکثر کاربردهای ماشین ابزار به اندازه کافی دقیق است.

کنترل حلقه کاملاً بسته یک دستگاه بازخورد دوم را اضافه می کند که مستقیماً بر روی عنصر متحرک دستگاه نصب شده است: یک مقیاس خطی بر روی میز، یک اینداکتوسین چرخشی بر روی یک محور چرخشی، یا یک کدگذار موقعیت ثانویه بر روی مهره پیچ توپ. موقعیت مکانیکی واقعی دستگاه وmdash; نه فقط زاویه شفت موتور وmdash; به CNC بازخورد داده می شود. هرگونه انبساط حرارتی، خطای گام پیچ توپ، یا انحراف یاتاقان بین موتور و قطعه کار در زمان واقعی اندازه گیری و تصحیح می شود.

A16B-1212-0030 سخت افزاری است که این کار را در سیستم های سری 15A انجام می دهد. این برد مسیر ورودی سیگنال را برای آشکارساز جداگانه به کنترل CNC اضافه می کند وmdash; بدون این برد، سری 15A نمی تواند سیگنال آشکارساز جداگانه را بپذیرد یا پردازش کند، و هر پارامتری که بازخورد حلقه کاملاً بسته را فعال کند، باعث ایجاد هشدار می شود.

این برد برای نصب های FANUC سری 15-MA (مرکز ماشینکاری) و 15-TA (مرکز تراشکاری) مناسب است. این یک PCB افزودنی است که به سخت افزار کنترل سری 15A متصل می شود و کانال پردازش سیگنال اضافی مورد نیاز آشکارساز جداگانه را فراهم می کند.

کاربردهای معمول

ماشین های بورینگ دقیق و بوررهای جیگ که موقعیت میز باید در حد میکرون بدون توجه به رشد حرارتی حفظ شود. مراکز ماشینکاری با قاب بزرگ که خطای گام پیچ توپ در حداکثر حرکت فراتر از تلرانس قطعه مورد نیاز بدون جبران حلقه بسته خواهد بود. ماشین های سنگ زنی با استفاده از بازخورد اینداکتوسین چرخشی بر روی محور چرخ سنگ زنی. پروژه های نوسازی که معماری حلقه کاملاً بسته اصلی یک دستگاه سری 15A را پس از خرابی آداپتور آشکارساز بازیابی می کنند.

مشخصات کلیدی

سوالات متداول

س1: CNC سری 15A هشداری مربوط به آشکارساز جداگانه ایجاد می کند. آیا A16B-1212-0030 علت آن است؟

قبل از فرض خرابی برد، خطا را از آشکارساز به بیرون ردیابی کنید. کابل سیگنال مقیاس خطی یا اینداکتوسین را از نظر آسیب بررسی کنید و ولتاژ تغذیه آشکارساز را تأیید کنید. کانکتور بین کابل آشکارساز و A16B-1212-0030 را بازرسی کنید. اگر آشکارساز، کابل و کانکتور تأیید شده و سالم باشند و هشدار همچنان ادامه داشته باشد، برد آداپتور خراب شده است.

س2: آیا این برد در صورتی که دستگاه فقط از بازخورد انکودر نصب شده بر روی موتور استفاده کند، مورد نیاز است؟

خیر. A16B-1212-0030 فقط زمانی مورد نیاز است که دستگاه از یک آشکارساز موقعیت جداگانه برای کنترل حلقه کاملاً بسته استفاده کند. یک سری 15A که صرفاً حلقه نیمه بسته را اجرا می کند وmdash; فقط انکودر موتور وmdash; به این برد نیاز ندارد و بدون آن به طور عادی کار خواهد کرد.

س3: آیا A16B-1212-0030 با هر نوع مقیاس خطی کار می کند؟

این برد انواع سیگنال سازگار با رابط آشکارساز جداگانه سری 15A را می پذیرد وmdash; معمولاً سیگنال های آنالوگ سینوسی/کسینوسی یا سیگنال های موج مربعی TTL/دیفرانسیلی افزایشی از مقیاس ها و دستگاه های اینداکتوسین. قبل از نصب، فرمت خروجی مقیاس خاص را با مشخصات ورودی آداپتور مطابقت دهید.

س4: پس از تعویض A16B-1212-0030، CNC همچنان هشدار آشکارساز را نشان می دهد. چه چیزی باید بررسی شود؟

تأیید کنید که برد جایگزین به درستی در کانکتور خود قرار گرفته است. سپس پارامترهای سری 15A را که بازخورد آشکارساز جداگانه را فعال می کنند، تأیید کنید وmdash; به خصوص پارامتر پیکربندی محور که تعریف می کند کدام محورها از ورودی آشکارساز جداگانه استفاده می کنند. عدم تطابق پارامتر حتی با یک برد سالم باعث ایجاد هشدار می شود.

س5: آیا A16B-1212-0030 برای دستگاه سری 15A که هنوز در حال تولید است موجود است؟

پلتفرم سری 15 توسط FANUC متوقف شده است. A16B-1212-0030 از طریق بازار ثانویه CNC صنعتی وmdash; متخصصان قطعات قدیمی FANUC و شرکت های تعمیر سری 15 تأمین می شود. تعمیر در سطح قطعه برد اصلی خراب شده نیز یک گزینه معتبر است، زمانی که موجودی تعویض کمیاب است، زیرا خرابی در این بردهای آداپتور اغلب به یک IC یا کانکتور شرطی سازی سیگنال محدود می شود.
