کنترل محور A16B-1211-0271 A16B12110271 A16B-1211-O271

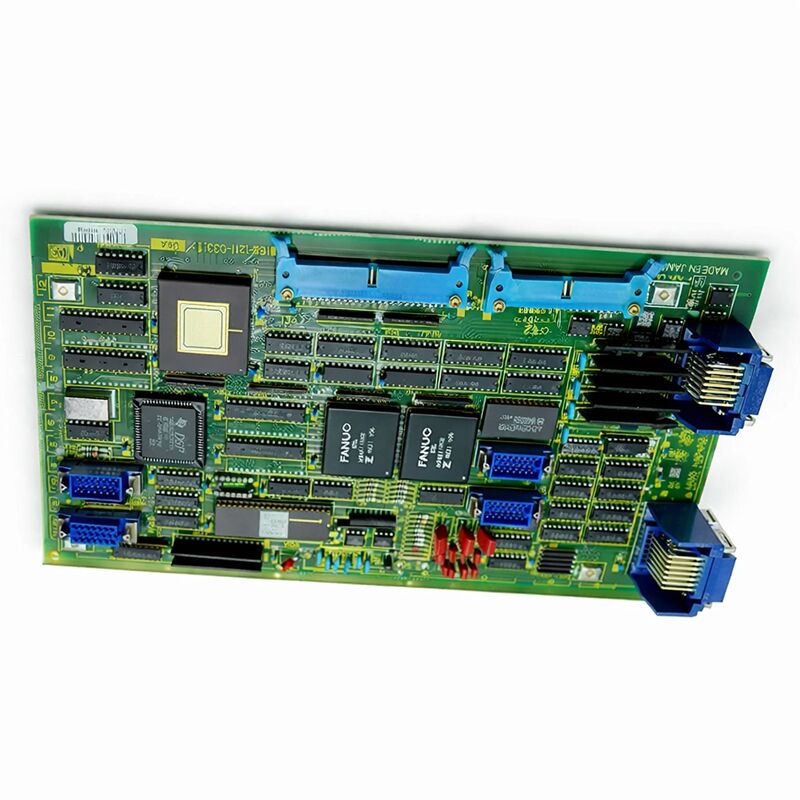

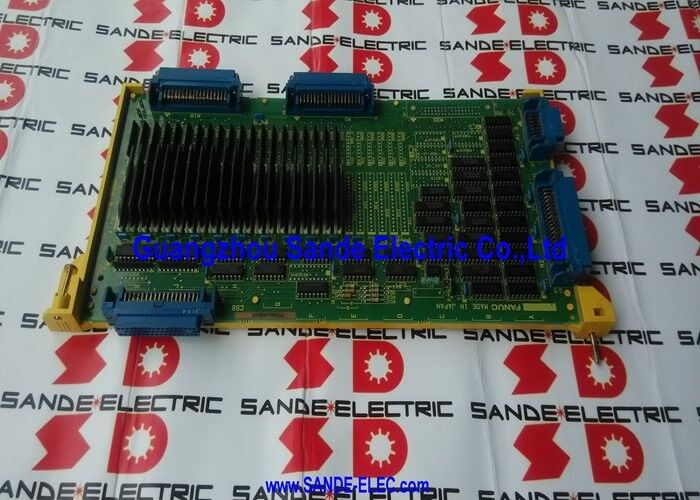

FANUC A16B-1211-0271 | برد کنترل محور سری A16B-1211 — سیستم 10 / 11 CNC، ساخت ژاپن

شماره قطعه: A16B-1211-0271

سازنده:شرکت FANUC (ژاپن)

نوع محصول:برد کنترل دیجیتال محور

سری برد: A16B-1211

سیستم‌های سازگار:FANUC System 10، System 11 و سازگار

کاربرد:کنترل محور سروو دیجیتال / توسعه محور

مرور کلی

A16B-1211-0271 یک برد مدار چاپی از سری A16B-1211 شرکت FANUC است — خانواده بردهای کنترل و توسعه محور که پلتفرم‌های کنترلر CNC System 10 و System 11 را پشتیبانی می‌کردند.

این سری شامل انواع مختلف بردهای کنترل محور مورد نیاز در نصب‌های System 10/11 بود: بردهای تک کاناله برای کاربردهای محور منفرد، بردهای دو کاناله برای کنترل محورهای جفت شده، و انواع رابط برای نسل‌های مختلف درایو.

A16B-1211-0271 یکی از اعضای خاص این خانواده است که وظیفه تعریف شده خود را در معماری کنترل محور System 10/11 انجام می‌دهد.

سیستم‌های 10 و 11 شرکت FANUC نماینده بخش با کارایی بالای خط تولید محصولات CNC این شرکت قبل از انتقال به پلتفرم‌های 0-C و Series 15 بودند.

این کنترلرها ماشین‌آلات پیچیده را تغذیه می‌کردند — مراکز ماشین‌کاری با محورهای کنترل شده متعدد، مراکز تراش با ابزار زنده، و ماشین‌های چند منظوره که نیاز به حرکت هماهنگ در میان بسیاری از محورها به طور همزمان داشتند.

بردهای محور سری A16B-1211 سخت‌افزاری بودند که این قابلیت چند محوره را ممکن می‌ساختند.

هر کارت محور در سری A16B-1211 نقش معماری یکسانی را ایفا می‌کند: این کارت رابط سروو بین کنترلر اصلی و واحدهای درایو سروو برای محورهای اختصاص داده شده خود را فراهم می‌کند.

این کارت دستورات موقعیت کنترلر را به سیگنال‌های درایو سروو تبدیل کرده و بازخورد انکودر را که داده‌های موقعیت را به کنترلر بازمی‌گرداند، پردازش می‌کند.

A16B-1211-0271 این عملکرد را برای محورهای System 10/11 که برای خدمت به آن‌ها پیکربندی شده است، انجام می‌دهد.

مشخصات کلیدی

سری A16B-1211 — خانواده برد محور System 10/11

سری A16B-1211 شامل طیف وسیعی از بردهای کنترل محور برای پلتفرم‌های System 10 و System 11 است که هر نوع آن ترکیبی خاص از تعداد محور، نوع رابط و نسل درایو را پوشش می‌دهد.

انواع مختلف بر اساس تعداد محور (تک کاناله و دو کاناله) و نیازهای رابط درایو (دیجیتال، سریال، آنالوگ) دسته‌بندی می‌شوند. در این خانواده، شماره قطعات با توالی نزدیک معمولاً عملکرد مشابهی دارند اما با تعداد کانال، نسخه سخت‌افزار یا تفاوت‌های جزئی رابط متمایز می‌شوند.

A16B-1211-0271 جایگاه خود را در این سری به عنوان یکی از بردهایی که پیکربندی‌های چند محوره System 10/11 به آن‌ها وابسته بودند، اشغال می‌کند.

در ماشین‌هایی که این برد خاص مشخص شده است، این برد به یک یا گروهی از محورها که کنترلر باید برای اجرای عملیات خود آن‌ها را کنترل کند، خدمت می‌کند.

ماشین بدون نصب یک برد کاربردی از این نوع نمی‌تواند آن محورها را اجرا کند.

برای صاحبان ماشین‌های System 10/11، بردهای سری A16B-1211 از مهم‌ترین قطعات قدیمی برای حفظ دسترسی به تامین هستند.

خود ماشین‌ها اغلب دهه‌ها عمر مفید باقی مانده دارند.

با این حال، الکترونیک نیاز به توجه دارد و — هنگامی که بردها در نهایت خراب می‌شوند — جایگزینی با واحدهای معادل تست شده.

کنترل محور در زمینه System 10/11

عملکرد برد محور را می‌توان از طریق مسیر کنترل حلقه بسته که در آن شرکت می‌کند، درک کرد. کنترلر CNC موقعیت‌های هدف را بر اساس برنامه قطعه محاسبه می‌کند. درون‌یابی محاسبه می‌کند که هر محور در هر چرخه به‌روزرسانی سروو باید کجا باشد.

کارت محور این موقعیت هدف را دریافت می‌کند، خطای موقعیت (تفاوت بین هدف و واقعی) را محاسبه می‌کند و یک سیگنال تقاضای سرعت تولید می‌کند.

درایو سروو این تقاضای سرعت را دریافت کرده و جریان موتور را بر این اساس خروجی می‌دهد.

موتور حرکت می‌کند. انکودر روی موتور داده‌های موقعیت را به کارت محور ارسال می‌کند، که موقعیت واقعی را به کنترلر گزارش می‌دهد.

این حلقه چندین صد بار در ثانیه برای هر محور بسته می‌شود.

A16B-1211-0271 در این حلقه برای محورهایی که به آن‌ها خدمت می‌کند، شرکت می‌کند.

مدارهای آن باید با نرخ به‌روزرسانی سروو برای آن محورها به درستی عمل کنند. هرگونه افت در مدارها — افزایش نویز در بازخورد موقعیت، اعوجاج در سیگنال فرمان سرعت، ناپایداری در منبع تغذیه که منطق برد را تغذیه می‌کند — به صورت افت عملکرد محور ظاهر می‌شود.

این اثر ممکن است در ابتدا ظریف باشد (خطاهای دنباله‌روی کمی بالاتر، کیفیت سطح حاشیه‌ای) و با بدتر شدن افت، به هشدارهای واضح سروو پیشرفت کند.

ساخت سوراخ‌کاری و ملاحظات سن

A16B-1211-0271 متعلق به دوران ساخت بردهای مدار چاپی سوراخ‌کاری است. تمام اجزای فعال — آی‌سی‌ها، ترانزیستورها — و اجزای غیرفعال — مقاومت‌ها، خازن‌ها — با عبور از برد و لحیم‌کاری در سمت معکوس نصب می‌شوند. این سبک ساخت که قدیمی‌تر از فناوری نصب سطحی است که جایگزین آن شد، یک مزیت عملی در نگهداری دارد: اجزا با تجهیزات لحیم‌کاری استاندارد به صورت جداگانه قابل دسترسی هستند.

با توجه به سن این بردها، خازن‌های الکترولیتی بیشترین خطر خرابی را دارند.

الکترولیت آن‌ها به آرامی در طول سال‌ها تبخیر می‌شود و خواص الکتریکی آن‌ها تغییر می‌کند. خازن‌ها در بخش فیلترینگ منبع تغذیه برد به خصوص مهم هستند — هنگامی که آن‌ها افت می‌کنند، ولتاژهای داخلی منبع تغذیه برد دچار ریپل می‌شوند که هم سیگنال فرمان سرعت و هم پردازش بازخورد را مختل می‌کند.

بازسازی پیشگیرانه، تعویض تمام خازن‌های الکترولیتی قبل از خرابی آن‌ها، استراتژی نگهداری ترجیحی برای بردهایی است که علائم اولیه رفتار مرتبط با سن را نشان می‌دهند.

سوالات متداول

س1: دستگاه System 10/11 رفتار محور ناسازگاری را در محوری که توسط این برد سروو می‌شود، تولید می‌کند — گاهی اوقات به درستی کار می‌کند، گاهی اوقات هشدارهای خطای دنباله‌روی تولید می‌کند، بدون هیچ محرک ثابتی. چه چیزی باید بررسی شود؟

خطاهای دنباله‌روی ناسازگار بدون محرک مشخص، یکی از علائم مشخصه خازن الکترولیتی در حال پیر شدن در بخش منبع تغذیه کارت محور است.

خازن افت کرده باعث می‌شود ولتاژ داخلی منبع تغذیه برد دارای ریپل بیش از حد باشد که گاهی اوقات از آستانه‌ای که حلقه سروو را مختل می‌کند، فراتر می‌رود.

عیب متناوب است زیرا خازن حاشیه‌ای است، نه کاملاً خراب. تعویض خازن روی برد — یا تعویض برد با یک واحد بازسازی شده — پاسخ مناسب است.

س2: برد برای بازرسی برداشته شد و هیچ آسیب قابل مشاهده‌ای ندارد. آیا می‌توان فرض کرد که کاربردی است؟

خیر. بازرسی بصری عیوب آشکار را نشان می‌دهد — اجزای سوخته، اجزای شکسته، خوردگی — اما اکثر خرابی‌های اجزای الکترونیکی هیچ نشانه قابل مشاهده‌ای ندارند.

یک خازن الکترولیتی می‌تواند از نظر الکتریکی خراب شود در حالی که از بیرون سالم به نظر می‌رسد.

تست عملکردی برد در یک محیط کنترل شده با بارگذاری واقعی موتور سروو تنها راه تایید وضعیت عملیاتی آن است.

بردی که بازرسی بصری را پشت سر می‌گذارد اما سال‌ها در سرویس بوده است، قبل از اطمینان به آن در یک ماشین تولیدی، باید از نظر عملکردی تست شود.

س3: پس از تعویض این برد، عملکرد محور دستگاه شبیه قبل است اما خطای دنباله‌روی در حین کانتورینگ کمی افزایش یافته است. تمام پارامترها از پشتیبان بازیابی شدند. چه چیز دیگری می‌تواند بر این موضوع تأثیر بگذارد؟

افزایش جزئی خطای دنباله‌روی پس از تعویض برد با پارامترهای صحیح می‌تواند نشان‌دهنده تفاوت بین مشخصات برد قدیمی و برد جایگزین در سطح مدار خروجی آنالوگ باشد. برخی از تغییرات در تلرانس اجزا بین بردهای با شماره قطعه یکسان طبیعی است.

پارامترهای تنظیم سروو (بهره حلقه موقعیت، پیش‌خور سرعت) ممکن است نیاز به تنظیم جزئی برای بهینه‌سازی مجدد عملکرد با برد جدید داشته باشند.

این تنظیمات کوچک هستند — شروع از پارامترهای اصلی و انجام تغییرات تدریجی در حالی که خطای دنباله‌روی را نظارت می‌کنید، رویکرد صحیح است.

س4: دستگاه گاهی اوقات یک هشدار سروو تولید می‌کند که هنگام حرکت آهسته محور مورد نظر پاک می‌شود. هیچ هشداری در حین حرکات آهسته ظاهر نمی‌شود اما حرکت سریع باعث ایجاد خطا می‌شود. این چه چیزی را نشان می‌دهد؟

هشدارهایی که فقط در حین حرکت سریع ظاهر می‌شوند، به یک مشکل وابسته به سرعت اشاره دارند.

شایع‌ترین علت در یک کارت محور در حال پیر شدن، خازن‌های صاف‌کننده افت کرده در مدار خروجی فرمان سرعت است.

در سرعت‌های پایین، خطاهای سیگنال فرمان به اندازه‌ای کوچک هستند که کنترل سرعت درایو آن‌ها را مدیریت می‌کند.

در سرعت‌های حرکت سریع، فرمان نویزدارتر است و باعث انحرافات سرعت می‌شود که درایو آن‌ها را به عنوان هشدار علامت‌گذاری می‌کند. این یک مشکل در سطح برد است که نیاز به تعمیر یا تعویض دارد.

س5: آیا این خطر وجود دارد که بردی از نصب دستگاه System 11 با دستگاه System 10 سازگار نباشد، با توجه به اینکه آن‌ها این سری را به اشتراک می‌گذارند؟

سری A16B-1211 هر دو پلتفرم System 10 و System 11 را پشتیبانی می‌کرد، اما انواع خاصی در این سری ممکن بود برای یکی از پلتفرم‌ها یا دیگری سفارشی شده باشند.

قبل از نصب بردی از دستگاه System 11 در دستگاه System 10 (یا بالعکس)، تأیید کنید که شماره قطعه برد خاص در مستندات سخت‌افزار مربوطه به عنوان سازگار با هر دو پلتفرم ذکر شده است.

اگر مستندات در دسترس نیست، قبل از ادامه کار با یک متخصص آشنا با پیکربندی‌های System 10/11 مشورت کنید.
