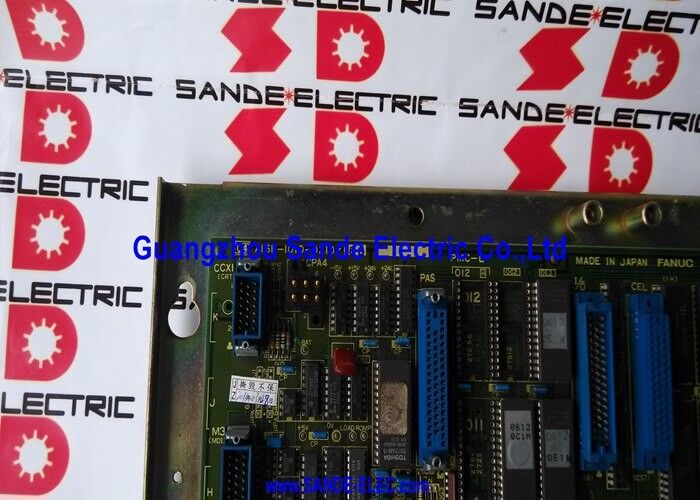

هیئت کنترل محور A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430∙ FANUC سری 10/11 دو محور آنالوگ اضافه کردن بر روی تخته ∙ 2- محور / پالس کد × 2 / 5th و 6th محور / 10-M / 10-T / F11 / F110

افزایش تعداد محورها ️ معنی "اضافه محورها"

سیستم های CNC FANUC سری 10 و سری 11 برای ماشین آلات چند محوری طراحی شده اند. سیستم پایه تعداد محدودی از محورها را از طریق تخته محور اصلی خود کنترل می کند.اما برخی از ماشین آلات نیاز به محور بیشتر از پیکربندی پایه فراهم می کند:

به عنوان مثال ، یک چرخ CNC دو برج ، به چهار محور نیاز دارد X1 ، Z1 برای اولین برج و X2 ، Z2 برای دوم. یک مرکز ماشینکاری 5 محور به سه محور خطی و دو محور چرخشی نیاز دارد.این کاربردهای فراتر از دو یا سه محور اصلی CNC برد دستگیره تنها.

A16B-1210-0430 تخته توسعه است که این شکاف را می بندد.وصل کردن این صفحه به CNC دو کانال محور آنالوگ اضافی به سیستم اضافه می کند گسترش CNC از محور پایه خود را به تعداد بالاتر مورد نیاز توسط ماشینبا نصب A16B-1210-0430، یک ماشین 4 محوری از یک سیستم پایه 2 محوری ممکن می شود، یا یک پیکربندی 5 محوری و 6 محوری قابل دسترس می شود.

مشخصات کلیدی

برنامه های کاربردی

A16B-1210-0430 معمولاً در دو نوع دستگاه وجود دارد:

ماشین آلات CNC دو برج:دو برج ابزار، هر یک با محور X و Z خود را. صفحه محور اصلی کنترل اولین برج (X1، Z1). A16B-1210-0430 محور دوم برج (X2، Z2) را اضافه می کند،که امکان چرخش همزمان یا مستقل دو برج را در یک دستگاه می دهد.

مرکز های ماشینکاری 5 محور:سه محور خطی از صفحه اصلی؛ A16B-1210-0430 محور های چرخشی چهارم و پنجم را اضافه می کند (معمولا A و B یا B و C).این پیکربندی اجازه می دهد تا کنتور همزمان 5 محور برای فضاپیما پیچیده و قطعات مچ / قالب.

سناریوهای کاربرد

خطای محور چرخ دو برج:یک چرخ دنده CNC با برج دوگانه یک آژیر X در برج دوم ایجاد می کند. بازرسی تایید می کند که صفحه محور A16B-1210-0430 منبع نقص است.تعویض تخته عملکرد محور دوم برج را بازگرداند.

مرکز ماشینکاری 5 محور: آلارم 5 محور:یک مرکز ماشینکاری که یک کنترل FANUC سری 10-MF را اجرا می کند، یک آژیر servo مداوم را در محور پنجم ایجاد می کند. پس از تأیید عملکرد درایو و موتور،صفحه A16B-1210-0430 محور اضافه به عنوان خطای شناسایی شده است. تعويض تخته آلارم رو حل ميکنه

سوالات عمومی

Q1: آیا A16B-1210-0430 می تواند با CNC های سری 12 یا سری 16 استفاده شود؟

A16B-1210-0430 به طور خاص برای سیستم عامل های CNC سری 10 و سری 11/110 عصر آنالوگ طراحی شده است.سیستم های دیجیتال FANUC سری 12 و بعد از آن از معماری های مختلف صفحه محوری و صفحه های مختلف محور اضافه استفاده می کنندA16B-1210-0430 با CNC های رابط محور دیجیتال سازگار نیست.

سوال2: کدام سرو درایورهای DC با A16B-1210-0430 سازگار هستند؟

این صفحه با تقویت کننده های کنترل سرعت DC سری M FANUC ٬ به طور خاص مدل های 6047 و 6050 رابط دارد.این آخرین نسل servo drives DC در طیف محصولات FANUC قبل از انتقال به servo drives AC بوداین برد همچنین با اولین نسل از درایوهای FANUC AC servo برای سری 10 کار می کند. درایوهای دیجیتال FANUC AC بعدی (سری Alpha، Beta) با این برد رابط آنالوگ سازگار نیستند.

س3: آیا حذف A16B-1210-0430 بر کانال های محور اصلی تاثیر می گذارد؟

شماره A16B-1210-0430 یک تخته خالص افزودنی است که دو کانال محوری را به سیستم اضافه می کند بدون اینکه محور های موجود تخته اصلی را تحت تاثیر قرار دهد.حذف یا تعویض A16B-1210-0430 قطع کانال های 2 یا 3 محور صفحه اصلی نیستفقط دو محور اضافی (معمولا 5 و 6) تحت تأثیر وضعیت این تخته قرار می گیرند.

سوال 4: A16B-1210-0430 چگونه در قفسه کنترل کننده CNC قرار دارد؟

صفحه به یک سوراخ تعریف شده در قفسه کنترل کننده CNC سری 10/11 متصل می شود ، سوراخ تعیین شده برای ماژول محور اضافی.موقعیت اسلات در راهنمای اتصال سخت افزار سری 10/11 FANUC مشخص شده است.اتصال لبه هیئت مدیره با صفحه پشت هیئت مدیره متصل می شود؛ کابل های servo drive به اتصال پانل جلویی هیئت مدیره برای خروجی آنالوگ و سیگنال های بازخورد کدگر پالس متصل می شوند.

Q5: پس از نصب یک A16B-1210-0430 جایگزین، چه پارامترهای CNC باید تنظیم شوند؟

پارامترهای برای محورهای اضافی: نوع محور (خطی یا دوار) ، جهت حرکت، رزولوشن کدگر پالس (پالس در هر چرخش موتور) ، نام محور،و دستاوردهای حلقه سرو باید پس از تعویض بررسی شود.. این در حافظه پارامتر اصلی CNC نگهداری می شود و توسط جایگزینی خود صفحه تغییر نمی کند.تایید تنظیمات پارامتر قبل از بازگرداندن ماشین به تولید تضمین می کند که محورهای اضافی با نصب صفحه جدید به درستی رفتار می کنند.
