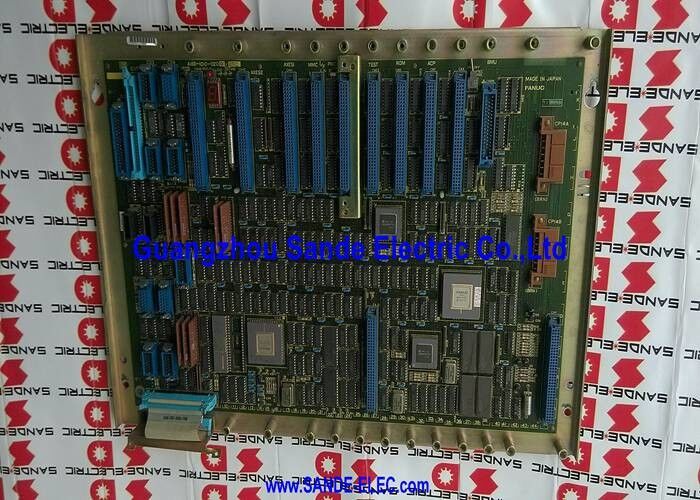

A16B-1210-0030 FANUC آنالوگ چند محور کنترل CNC PCB تا 3 محور / رابط تقویت کننده سرو / پردازش فرمان و بازخورد

کنترل محور آنالوگ مسیر سیگنال بین CNC و درایو

در معماری کنترل محور CNC آنالوگ FANUC ، PCB کنترل محور بین پردازنده اصلی مداخله CNC و تقویت کننده های servo drive قرار دارد.CPU اصلی حرکت محور مورد نیاز را برای هر چرخه مداخله محاسبه می کند و نتیجه را به تخته محور می دهدصفحه محور این دستورات را به سیگنال های آنالوگ تبدیل می کند که درایوهای سرو به عنوان مرجع سرعت یا گشتاور تفسیر می شوند.

A16B-1210-0030 به طور همزمان با سه محور کار می کند. برای یک مرکز ماشینکاری سه محور (X، Y، Z) ، این صفحه واحد رابط حرکت کامل را مدیریت می کند. برای هر یک از محورهای فعال آن:

• خروجی سیگنال مرجع سرعت یا گشتاور آنالوگ به سرو درایو
• دریافت بازخورد موقعیت از کدگر نبض موتور
• نظارت بر سیگنال بازخورد برای اشتباهات یا ناهنجاری ها
• گزارش وضعیت محور به سیستم کنترل اصلی

مشخصات کلیدی

کنترل حرکتی هماهنگ شده چرا تخته محور مهم است

حرکت هماهنگ شده: حرکت همزمان چندین محور در امتداد یک مسیر برنامه ریزی شده: نیاز به بروزرسانی همه محورهای فعال در همان زمان دارد.A16B-1210-0030 دستورات را برای هر سه محور در همان لحظه دریافت می کند و هر سه خروجی را در همان چرخه پردازش به روز می کند.

اگر یکی از محورها دیر شود اگر دستور محور X یک چرخه پس از Y و Z به همین دلیل است که تخته های محوری طراحی شده اند با همزمان، حلقه های به روزرسانی همزمان به جای پردازش محور دنباله دار.

وقتی که A16B-1210-0030 شکست بخورد یا دچار نقص شود،نتیجه اغلب یک محور یا چند محور پس از هشدار خطای CNC تشخیص می دهد که موقعیت های دستور داده شده و واقعی فراتر از یک آستانه قابل قبول متفاوت استبعد از تأیید عملکرد درایو و موتور، تخته محور هدف اصلی تشخیصی است.

سناریوهای کاربرد

نگهداری مرکز ماشینکاری سه محور:یک مرکز ماشینکاری CNC سه محور هشدار خطای زیر را در هر سه محور ایجاد می کند. محرک های سرو و موتورها به درستی آزمایش می شوند. هیئت کنترل محور A16B-1210-0030 به عنوان خطا شناسایی می شود.تعویض تخته حرکت سه محور هماهنگ را برقراره.

ذخيره هاي احتياطي پيشگيري:یک کارخانه ماشین آلات که چندین سیستم CNC FANUC را با صفحه های محور آنالوگ کار می کند، یک A16B-1210-0030 را به عنوان یک قطعه ی پشتیبان کارگاه نگه می دارد، که امکان جایگزینی فوری صفحه را در صورت خرابی سطح صفحه فراهم می کند.

سوالات عمومی

سوال1: تفاوت بین یک صفحه محور آنالوگ و یک صفحه محور دیجیتال چیست؟

یک صفحه محور آنالوگ ولتاژ ثابت متغیر (معمولا ± 10V) را به عنوان سرعت یا گشتاور مرجع برای سرو درایو تولید می کند.یک صفحه محور دیجیتال از طریق یک اتوبوس دیجیتال سریال (مانند FSSB فیبر نوری در نسل های بعدی FANUC) ارتباط برقرار می کند.بوردهای محور آنالوگ معماری اولیه هستند؛ رابط های دیجیتال در نسل های بعدی CNC جایگزین آنها شدند. A16B-1210-0030 نوع آنالوگ است.

س2: کدام نوع محرک سرو با A16B-1210-0030 سازگار است؟

صفحه های محور آنالوگ رابط با servo drives که یک ورودی مرجع سرعت آنالوگ را قبول می کنند معمولاً نسل های قبلی AC و DC FANUC که قبل از رابط دیجیتال FSSB هستند. قبل از نصب یک جایگزین ، سری servo drive خاص نصب شده در ماشین را با مشخصات سیگنال خروجی A16B-1210-0030 تأیید کنید.

سوال 3: آیا می توان A16B-1210-0030 را فقط برای دو محور به جای سه محور استفاده کرد؟

بله. هیئت مدیره از حداکثر 3 محور پشتیبانی می کند، اما لازم نیست که از هر سه کانال استفاده شود. یک چرخ CNC 2 محور (X و Z) از دو کانال از سه محور استفاده می کند؛ کانال سوم به سادگی استفاده نمی شود.پیکربندی پارامتر CNC تعیین می کند که کدام کانال ها فعال هستند و کدام مورد استفاده قرار نمی گیرند.

سوال 4: چه اتفاقی می افتد اگر فقط یکی از سه محور در A16B-1210-0030 شکست بخورد؟

اگر یکی از کانال ها در تخته محور به طور مثال شکست بخورد ، خروجی محور Y دچار نقص می شود ، فقط آن محور یک زنگ خطر ایجاد می کند. دو محور دیگر ممکن است به طور معمول کار کنند.دستگاه نمی تواند برنامه ای را اجرا کند که نیاز به محور شکست داشته باشد.جایگزین A16B-1210-0030 برای بازگرداندن کانال معیوب؛ هیئت مدیره به هر سه محور خدمت می کند، بنابراین جایگزینی آن تنها گزینه تعمیر به جز تعمیر هیئت مدیره در سطح قطعات است.

س5: آیا تعویض A16B-1210-0030 نیاز به تغییر پارامتر CNC دارد؟

به طور معمول، نه. پارامترهای محور CNC از جمله دستاوردهای حلقه سرو، اختصاص محور و محدودیت خطای موقعیت در حافظه پارامتر CNC ذخیره می شوند، نه در تخته محور.جایگزینی A16B-1210-0030 با یک تخته از مشخصات مشابه بازگرداندن سخت افزار رابط محور بدون نیاز به تغییر پارامترقبل از بازگشت ماشین به تولید، بررسی کنید که تمام محورها در سرعت پایین به درستی حرکت می کنند.
