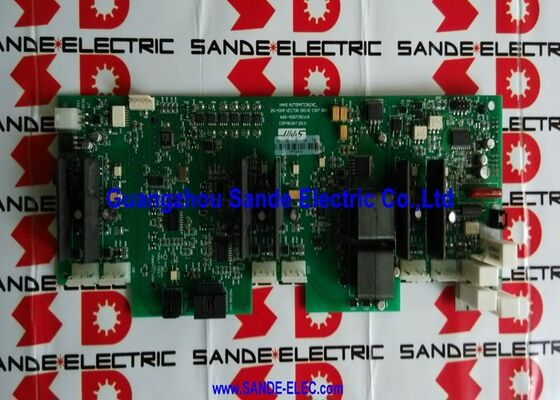

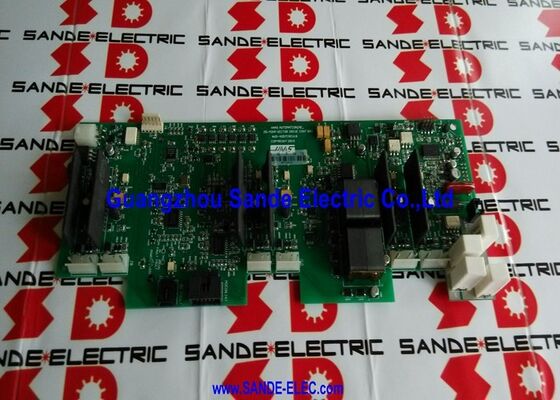

برد اینورتر HAAS 65-4057C — برد درایو برای مراکز ماشین‌کاری CNC HAAS

شماره قطعه: 65-4057C

ارجاع متقابل: 65-4057A (نسخه قبلی)

سازنده: HAAS Automation, Inc. (USA)

نوع محصول: برد اینورتر — برد درایو

کاربرد: مراکز ماشین‌کاری عمودی و تراشه‌های CNC HAAS

عملکرد: مدار سوئیچینگ توان اینورتر برای درایو اسپیندل یا سروو

سوئیچینگ توان در سطح درایو

65-4057C برد اینورتر است — برد مدار سوئیچینگ توان در داخل مجموعه درایو CNC HAAS. عملکرد آن هسته عملیات درایو است: تبدیل ولتاژ باس DC به خروجی AC با فرکانس متغیر و ولتاژ متغیر که موتور را به حرکت در می‌آورد. این برد شامل ترانزیستورهای سوئیچینگ توان (معمولاً IGBT)، مدارهای درایور گیت و مدارهای حفاظتی است که هر رویداد سوئیچینگ را مدیریت می‌کنند.

در سیستم درایو دستگاه HAAS، برد اینورتر بالاترین تنش الکتریکی را در بین هر برد کنترلی تجربه می‌کند. کل جریان موتور از آن عبور می‌کند. هر شتاب، کاهش شتاب و تغییر بار در تقاضای سوئیچینگ بر روی دستگاه‌های IGBT و درایورهای گیت آن‌ها منعکس می‌شود. این یکی از رایج‌ترین نقاط خرابی در مجموعه درایو پس از عمر طولانی سرویس است.

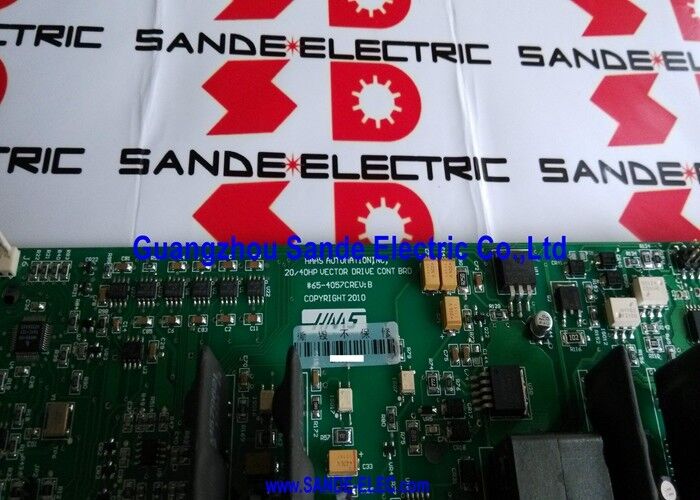

65-4057C پسوند نسخه C را حمل می‌کند، که نشان می‌دهد سومین نسخه تولیدی برد اینورتر 65-4057 است. نسخه قبلی 65-4057A اولین نسخه است. بین نسخه‌ها، HAAS به‌روزرسانی قطعات یا بهبودهای مدار را در حالی که سازگاری عملکردی با همان کاربرد درایو را حفظ می‌کند، ادغام می‌کند.

تاریخچه نسخه و سازگاری

نسخه C آخرین نسخه تولیدی است. در اکثر کاربردها، می‌تواند مستقیماً جایگزین نسخه‌های قبلی در همان مجموعه درایو شود. قبل از نصب، سازگاری با نسخه نصب شده درایو را تأیید کنید.

مشخصات کلیدی

سوالات متداول

س1: دستگاه HAAS خطای درایو را در اسپیندل یا محور سروو نشان می‌دهد. آیا 65-4057C می‌تواند علت آن باشد؟

خطاهای درایو مرتبط با برد اینورتر شامل جریان بیش از حد، خطای IGBT یا خطای ارتباط درایو در محور یا اسپیندل تحت تأثیر است. قبل از تعویض برد، فیوز باس DC را بررسی کنید و تأیید کنید که ماژول IGBT (در صورت جداگانه بودن) اتصال کوتاه ندارد. اتصال کوتاه IGBT باعث خطای فوری درایو هنگام روشن شدن می‌شود و می‌تواند برد اینورتر را همزمان آسیب برساند — قبل از نصب برد جایگزین، IGBT را تست کنید.

س2: 65-4057A برد اصلی دستگاه بود. آیا 65-4057C می‌تواند مستقیماً جایگزین آن شود؟

نسخه C به عنوان یک جایگزین عملکردی برای نسخه‌های قبلی همان برد اینورتر 65-4057 طراحی شده است. در اکثر کاربردهای درایو HAAS، جایگزینی مستقیم پشتیبانی می‌شود. قبل از نصب، چیدمان کانکتور فیزیکی و موقعیت‌های نصب را مطابقت دهید.

س3: چه عواملی باعث خرابی زودهنگام بردهای اینورتر مانند 65-4057C در سرویس می‌شود؟

تنش حرارتی ناشی از چرخه‌های توان مکرر، افت اپتوکوپلرهای درایور گیت به دلیل عمر طولانی سرویس، ولتاژ بیش از حد گذرا در باس DC ناشی از مشکلات کابل موتور یا اختلالات منبع تغذیه، و آلودگی خنک‌کننده یا روغن که به برد می‌رسد، شایع‌ترین علل هستند. اطمینان از عملکرد سیستم خنک‌کننده کابینت درایو و وضعیت خوب اتصالات کابل موتور، عمر سرویس برد اینورتر را به طور قابل توجهی افزایش می‌دهد.

س4: آیا 65-4057C در صورت خرابی IGBT یا درایور گیت، در سطح قطعه قابل تعمیر است؟

بله. شرکت‌های تخصصی تعمیر درایو HAAS می‌توانند خرابی‌های سطح قطعه — تعویض IGBT، تعویض IC درایور گیت و تعمیر کانکتور آسیب‌دیده — را برطرف کنند، به شرطی که بستر برد و ساختار مسیر سالم باشند. تعمیر در سطح قطعه به خصوص زمانی که بردهای جایگزین دارای زمان تحویل طولانی هستند، مقرون به صرفه است. درخواست تست بار دینامیکی را به عنوان بخشی از تأیید تعمیر بخواهید.

س5: آیا 65-4057C به عنوان قطعه نو موجود است یا فقط بازسازی شده؟

هم واحدهای نو و هم واحدهای بازسازی شده تست شده در بازار قطعات یدکی درایو HAAS در گردش هستند. شرکت‌های تخصصی قطعات CNC HAAS و خدمات تعمیر درایو سهام مبادله‌ای دارند. Precision Zone و فروشگاه‌های تخصصی مشابه، تست بار دینامیکی را برای واحدهای تعمیر شده ارائه می‌دهند. قبل از پذیرش هرگونه تأمین، گواهی تست عملکرد را درخواست کنید.
