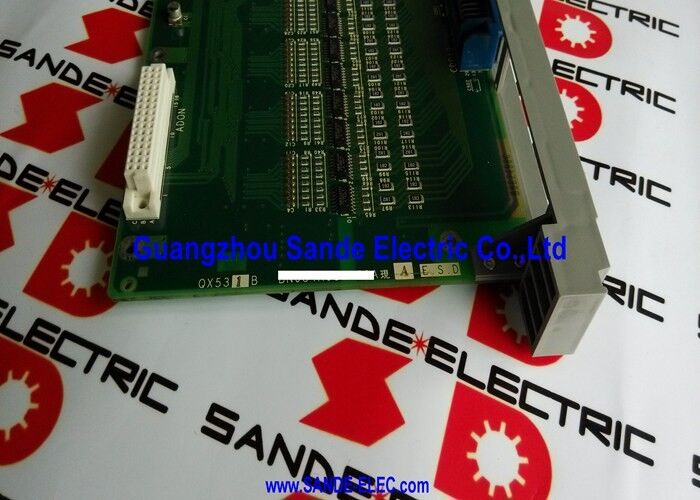

ODM PLC کنترل کننده منطق قابل برنامه ریزی Mitsubishi PCB Board QX531B

میتسوبیشی QX531B. MELDAS 500 (M500) I/O Interface PCB

شماره بخش:QX531B

مرجع متقابل:A52531 / BN634A639G52A

تولید کننده:میتسوبیشی الکتریک (ژاپن)

دروازه سیگنال برای MELDAS 500

QX531B صفحه رابط I / O برای سیستم CNC MELDAS 500 (M500) شرکت میتسوبیشی است. در مراکز ماشینکاری و مراکز چرخش مجهز به MELDAS 500،این تخته به عنوان نقطه ارتباطی بین کنترل کننده CNC و دستگاه های سطح میدان ماشین عمل می کند، خروجی های رله، سولنوییدها، سیگنال های تعطیلی، بازخورد تغییر ابزار و I / O پانل اپراتور.

وقتی مجموعه ای از کانال های I/O جواب دادن را متوقف می کند و بقیه دستگاه به طور عادی کار می کند، QX531B که به این کانال ها خدمت می کند، مظنون اصلی است.MELDAS 500 CNC Mitsubishi کد های هشدار مربوط به I / O را تولید می کند زمانی که سیگنال های ورودی در پنجره انتظار پذیرفته نمی شوند، و کد هشدار مشخص می کند که کدام گروه سیگنال شکست خورده است اشاره مستقیم به تخته مسئول.

QX531B در سیستم قطعات میتسوبیشی تحت سه نام ذکر شده است: QX531B (تعیینات خود هیئت مدیره) ، A52531 (یک مرجع جایگزین میتسوبیشی) ،و BN634A639G52A (شخص شناس کامل برچسب). همشون به يک مجمع اشاره دارن

پایه نصب شده و طول عمر

پلت فرم MELDAS 500 از اواخر دهه 1980 تا دهه 1990 به طور گسترده ای در مراکز ماشینکاری و مراکز چرخش نصب شد.ماشین آلات مجهز به کنترل M500 هنوز در تولید در بسیاری از تاسیساتQX531B، به عنوان یک تخته اصلی میتسوبیشی برای این پلتفرم، از طریق بازار صنعتی به عنوان کانال تامین اصلی برای واحدهای جایگزین تهیه می شود.

مشخصات کلیدی

سوالات عمومی

Q1: MELDAS 500 کد های هشدار I / O را در کانال های خاص نشان می دهد. قبل از تعویض QX531B، چه چیزی باید ابتدا بررسی شود؟

تأیید کنید که منبع 24VDC به صفحه I/O در محدوده مشخصه است.ولتاژ تغذیه خارج از محدوده تحمل (معمولا ± 10٪ از 24V) مانع از تغییر صحیح سیگنال بدون نشان دادن یک خطای صفحه می شود. همچنین سیم کشی به ترمینال های آسیب دیده را برای آسیب، اتصالات گسسته یا خوردگی تماس بررسی کنید. اگر تامین و سیم کشی درست تایید شود، صفحه شکست خورده است.

س2: آیا QX531B، A52531 و BN634A639G52A همگی یک صفحه هستند؟

بله هر سه نام اشاره به همان تخته فیزیکی می کنند. QX531B شناسه اصلی تخته است؛ A52531 یک مرجع جایگزین قطعات میتسوبیشی است.BN634A639G52A نام کامل برچسب است که بر روی خود تخته چاپ شده استبرای جلوگیری از سردرگمی، هنگام سفارش تایید کنید که کدام نام بر روی برچسب صفحه نصب شده است.

سوال 3: آیا تعویض QX531B نیاز به تغییر پارامتر CNC دارد؟

نه. QX531B یک صفحه رابط سیگنال I/O است. هیچ پارامتر CNC ندارد. داده های پیکربندی روی کنترل MELDAS 500 قرار دارد. پس از تعویض مشابه صفحه،CNC بدون پیکربندی مجدد به کار عادی I/O ادامه می دهد..

Q4: دستگاه برای سه سال بیکار بوده است. QX531B مشکوک به ایجاد خرابی I / O متناوب پس از راه اندازی مجدد است. چه چیزی باید بررسی شود؟

بررسی تمام تماس های کانکتور در صفحه برای اکسیداسیون از ذخیره سازی طولانی مدت، به ویژه کانکتورهای سیم کشی میدان و کانکتور های صفحه به صفحه پشتی..همچنین علائم پیری خازن الکترولیتی را بررسی کنید ️ نقص های متناوب I / O وابسته به درجه حرارت (نقص هایی که پس از گرم شدن ظاهر می شوند) اغلب به دلیل تخریب خازن ایجاد می شوند.اگر نقص ها ثابت باشند و مربوط به دما نباشند، تخته رو عوض کن.

سوال 5: منبع QX531B کجاست؟

شرکت های تخصصی تعمیرات سی ان سی میتسوبیشی و فروشنده های صنعتی بعد از فروش، سهام بوردهای MELDAS 500 را در اختیار دارند.قبل از پذیرش تحویل، تایید کنید که نام بورد QX531B یا یکی از مرجع متقابل آن مطابقت دارد..
