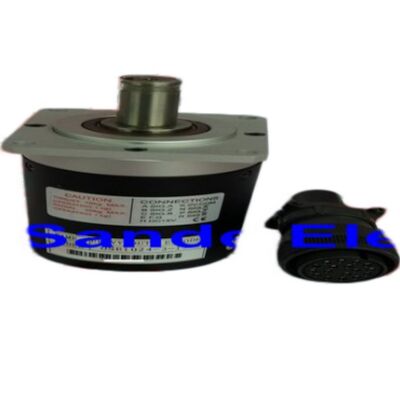

میتسوبیشی الکتریک OSE1024-3-15-8 انکودر شفت نوری — بازخورد اسپیندل CNC، 1024 P/R

برند: میتسوبیشی الکتریک / نمیکون (نیدک-نمیکون)

نوع: انکودر شفت نوری افزایشی

شماره قطعه: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

وضعیت: نو

موجود بودن: موجود — ارسال سریع به سراسر جهان

انکودری که اسپیندل‌های CNC را صادق نگه می‌دارد

بازخورد اسپیندل چیز جذابی نیست — تا زمانی که خراب شود. هنگامی که یک انکودر نوری سیگنال‌های اشتباهی را در اسپیندل CNC ارسال می‌کند، کل دستگاه بی‌فایده می‌شود: ضربه زدن سفت و سخت غیرقابل اعتماد می‌شود، چرخه‌های نخ‌زنی خطا ایجاد می‌کنند و موقعیت محور C از تلرانس خارج می‌شود. دستگاه از نظر فیزیکی سالم است. کنترل سالم است. اما بدون یک سیگنال موقعیت تمیز و دقیق که از اسپیندل برمی‌گردد، هیچ‌کدام از این‌ها اهمیتی ندارد.

پسوند میتسوبیشی الکتریک OSE1024-3-15-8 همان انکودر شفت نوری است که سیستم‌های CNC میتسوبیشی — و ماشین‌های مازاک که بر اساس آن‌ها ساخته شده‌اند — برای بازخورد اسپیندل به آن متکی هستند. این یک انکودر چرخشی افزایشی است که 1024 پالس در هر دور تولید می‌کند، که برای نصب مستقیم روی شفت اسپیندل و ارائه خروجی فاز A، B و Z سازگار با کنترل CNC در شرایط ماشین‌کاری مداوم طراحی شده است.

اگر به دنبال خطاهای انکودر در یک مرکز ماشین‌کاری، تراش یا مرکز تراشکاری کنترل‌شده با میتسوبیشی هستید، این احتمالاً قطعه‌ای است که نیاز دارید.

مشخصات محصول

مشخصات برگرفته از داده‌های محصول نمیکون / نیدک-نمیکون و مستندات تطبیق متقابل تأیید شده.

نحوه کار این انکودر — و چرا 1024 P/R برای CNC مهم است

انکودرهای افزایشی با چرخش شفت، مجموعه‌ای از پالس‌ها را تولید می‌کنند. OSE1024-3-15-8 1024 پالس با فاصله مساوی در هر دور کامل را در کانال‌های A و B خود تولید می‌کند. این دو کانال با 90 درجه نسبت به یکدیگر آفست شده‌اند — پیکربندی به نام خروجی مربعی — که به کنترل اجازه می‌دهد همزمان سرعت و جهت چرخش را تعیین کند.

خروجی سوم، فاز Z (پالس شاخص)، دقیقاً یک بار در هر دور در یک موقعیت زاویه‌ای ثابت فعال می‌شود. این همان روشی است که کنترل CNC مرجع خانگی اسپیندل خود را پس از چرخه برق پیدا می‌کند و این همان چیزی است که باعث می‌شود ویژگی‌هایی مانند ضربه زدن سفت و سخت و نخ‌زنی تک نقطه‌ای به طور قابل اعتماد کار کنند. بدون یک پالس Z تمیز، اسپیندل نمی‌تواند یک رابطه فاز سازگار با کنترل برقرار کند — و آن عملیات‌ها شکست می‌خورند.

با 1024 پالس در هر دور، سیستم کنترل به‌روزرسانی‌های موقعیتی را 1024 بار برای هر چرخش اسپیندل دریافت می‌کند. این معادل رزولوشن زاویه‌ای 0.352 درجه در هر پالس است — به اندازه کافی دقیق برای نیازهای همگام‌سازی کنترل اسپیندل CNC مدرن.

محل استفاده این انکودر

OSE1024-3-15-8 به عنوان تجهیزات اصلی در ماشین‌ابزارهای CNC با سیستم‌های CNC میتسوبیشی مشخص شده بود و به طور گسترده در پایگاه نصب شده مراکز ماشین‌کاری و تراش مازاک مراکز ماشین‌کاری عمودی و افقی، مراکز تراش و ماشین‌های چندکاره مجهز به کنترل‌های میتسوبیشی — به ویژه مدل‌های تولید شده از اواخر دهه 1980 تا دهه 2000 — ظاهر می‌شود.

کاربردهای اصلی شامل:

ضربه زدن سفت و سخت — چالش‌برانگیزترین کاربرد انکودر اسپیندل. کنترل باید چرخش اسپیندل را با حرکت تغذیه محور Z در هر چرخه نخ‌زنی به دقت همگام کند. سیگنال انکودر تخریب شده باعث شکستن مته، خطاهای نخ یا خطاهای دنباله‌روی محور می‌شود. این معمولاً اولین علامتی است که ماشین‌کاران هنگام خرابی OSE1024-3-15-8 متوجه آن می‌شوند.

موقعیت‌یابی محور C — در مراکز تراش با ابزار زنده، اسپیندل به عنوان یک محور C چرخشی برای عملیات فرزکاری، سوراخ‌کاری و سوراخ‌کاری متقاطع عمل می‌کند. موقعیت‌یابی دقیق کاملاً به توانایی انکودر در ارائه شمارش پالس سازگار و مرجع فاز Z قابل اعتماد بستگی دارد.

همگام‌سازی نخ‌زنی و تراش — نخ‌زنی تک نقطه‌ای روی تراش نیاز دارد که ابزار در هر پاس وارد همان مسیر مارپیچی شود. انکودر اسپیندل همگام‌سازی موقعیتی را فراهم می‌کند که این امر را ممکن می‌سازد.

نظارت بر سرعت اسپیندل — فراتر از موقعیت‌یابی، کنترل از بازخورد انکودر برای نظارت و تنظیم سرعت واقعی اسپیندل در برابر مقدار فرمان داده شده استفاده می‌کند — که برای کنترل سرعت سطح در حالت تراش با سرعت سطح ثابت حیاتی است.

تطابق متقابل و سازگاری

OSE1024-3-15 با چندین مرجع معادل، از جمله Tamagawa Seiki RFH1024-22-IM-68A، SANSEI OSE-1024-3-15، SANSEI NE-1024-2MDa و انواع Tamagawa TS1508 تأیید شده است.

این تطابق متقابل برای تأسیساتی که OSE1024-3-15-8 را تحت کاتالوگ‌های مختلف تامین‌کننده مشاهده کرده‌اند مفید است. مشخصات اصلی — 1024 P/R، 5 ولت DC، خروجی افزایشی 3 کاناله، شفت 5/8 اینچ — در این مراجع معادل سازگار باقی می‌مانند.

هنگام تهیه جایگزین، قطر شفت، تعداد پین کانکتور و نوع خروجی را قبل از سفارش با مشخصات اصلی دستگاه خود تأیید کنید. تطابق‌های متقابل در بیشتر موارد از نظر عملکردی معادل هستند اما در صورت امکان با مستندات سرویس خود تأیید کنید.

علائم رایج خرابی — زمان تعویض

OSE1024-3-15-8 یک دستگاه نوری دقیق با عمر مفید است که به شدت به شرایط محیطی بستگی دارد: گرما، آلودگی، لرزش و سن همگی به تخریب آن کمک می‌کنند. اینها رایج‌ترین علائم هشدار دهنده هستند که انکودر به پایان عمر خود نزدیک می‌شود:

خطاهای ضربه زدن سفت و سخت یا شکستن مته — کنترل نمی‌تواند همگام‌سازی اسپیندل به تغذیه را هنگام ناسازگار بودن پالس‌های انکودر یا قطع شدن آن‌ها حفظ کند.

خرابی‌های جهت‌یابی اسپیندل — دستگاه در طول چرخه‌های جهت‌یابی متوقف می‌شود یا اسپیندل به طور مکرر از موقعیت هدف خود فراتر می‌رود. این معمولاً به سیگنال فاز Z تخریب شده یا نویزی اشاره دارد.

کدهای هشدار در کنترل CNC — سیستم‌های CNC میتسوبیشی هنگام خارج شدن سیگنال‌های بازخورد از پارامترهای مورد انتظار، هشدارهای خاص مربوط به انکودر اسپیندل را تولید می‌کنند. کدهای هشدار مربوط به انحراف بازخورد اسپیندل یا خطاهای ارتباطی انکودر نشانگر مستقیم هستند.

خطاهای نخ‌زنی متناوب — خطاهای گام نخ گاه به گاه اما نه مداوم در طول تراش تک نقطه‌ای، به ویژه در سرعت‌های پایین اسپیندل که یکپارچگی سیگنال حیاتی‌ترین است.

نمایش سرعت اسپیندل نامنظم — نمایشگر سرعت اسپیندل کنترل حتی در سرعت‌های فرمان داده شده پایدار، نوسان می‌کند یا مقادیر غیرقابل قبولی را نشان می‌دهد.

اگر هر یک از این علائم در دستگاهی که از این انکودر استفاده می‌کند ظاهر شود، تعویض OSE1024-3-15-8 اولین قدم استاندارد قبل از انجام تشخیص‌های گسترده‌تر است.

یادداشت منبع‌یابی و موجودی

OSE-1024-3-15-8 توسط سازنده اصلی متوقف شده است. موجودی در بازار عمدتاً از طریق کانال‌های مازاد صنعتی و تامین‌کنندگان تخصصی قطعات CNC که موجودی را برای پایگاه نصب شده بزرگ ماشین‌ابزارهای کنترل‌شده با میتسوبیشی که هنوز در سرویس تولید فعال در سراسر جهان هستند، نگهداری می‌کنند، وجود دارد.

واحدهای موجود از طریق تامین‌کنندگان مازاد معتبر معمولاً قبل از فروش آزمایش می‌شوند و دارای دوره گارانتی هستند — جایگزینی مقرون به صرفه و عملی برای جایگزین OEM، که ممکن است دیگر از طریق کانال‌های توزیع استاندارد در دسترس نباشد.

هنگام سفارش، شماره قطعه کامل از جمله پسوند -8 را تأیید کنید، که پیکربندی کانکتور 8 پین را مشخص می‌کند. انواع مختلف با پسوندهای کانکتور متفاوت (مانند -68 یا -68-8) در خانواده OSE1024-3-15 وجود دارند و ممکن است بدون تأیید سیم‌کشی کانکتور دستگاه شما، جایگزین مستقیم نباشند.

خلاصه مرجع سریع

OSE1024-3-15-8 در یک نگاه: انکودر نوری افزایشی 1024 P/R، 5 ولت DC، شفت 5/8 اینچ، کانکتور 8 پین، سرعت نامی 800 دور در دقیقه، خروجی مربعی A/B/Z. طراحی شده برای بازخورد اسپیندل CNC در مراکز ماشین‌کاری کنترل‌شده با میتسوبیشی و ماشین‌های مازاک. قطعه OEM متوقف شده — موجودی مازاد برای نگهداری و جایگزینی موجود است.

سوالات متداول

Q1: اینکودر OSE1024-3-15-8 برای چه ماشین‌ها و کنترل‌های CNC طراحی شده است؟

OSE1024-3-15-8 یک انکودر اسپیندل است که در ماشین‌ابزارهای CNC مجهز به سیستم‌های CNC میتسوبیشی، از جمله کنترل‌های سری M50، M60، M64، M500، M700 و سری‌های مرتبط استفاده می‌شود. این دستگاه به عنوان تجهیزات اصلی در طیف گسترده‌ای از مراکز ماشین‌کاری و تراش مازاک ساخته شده با کنترل‌های میتسوبیشی — به ویژه مدل‌های تولید شده از اواخر دهه 1980 تا دهه 2000 — ظاهر می‌شود. اگر ماشین مازاک یا کنترل‌شده با میتسوبیشی شما هشدارهای انکودر اسپیندل تولید می‌کند یا با خطاهای ضربه زدن سفت و سخت مواجه است، این انکودر یک هدف تشخیصی اصلی است.

Q2: "-8" در انتهای شماره قطعه به چه معناست و آیا اهمیت دارد؟

پسوند -8 پیکربندی کانکتور 8 پین را روی این انکودر مشخص می‌کند. در خانواده محصول OSE1024-3-15، انواع مختلف کانکتور وجود دارد — رایج‌ترین آن‌ها -68 (پیکربندی چند پین متفاوت) و -8 است. این‌ها بدون سیم‌کشی مجدد کابل انکودر دستگاه، قابل تعویض نیستند. همیشه شماره قطعه کامل، از جمله پسوند را قبل از سفارش، با انکودر نصب شده در دستگاه خود مطابقت دهید. اگر در حال جایگزینی یک واحد معیوب هستید، ایمن‌ترین رویکرد این است که شماره قطعه کامل را دقیقاً همانطور که روی برچسب انکودر ظاهر می‌شود، مطابقت دهید.

Q3: آیا می‌توانم از Tamagawa TS1508 یا SANSEI NE-1024-2MDa به عنوان جایگزین مستقیم برای OSE1024-3-15-8 استفاده کنم؟

این واحدها از نظر رزولوشن، ولتاژ و نوع خروجی معادل‌های عملکردی تأیید شده هستند — همه 1024 P/R را در 5 ولت DC با خروجی مربعی A، B، Z تولید می‌کنند. با این حال، پین‌اوت کانکتور فیزیکی و سازگاری کابل باید تأیید شود قبل از جایگزینی یکی با دیگری. تطابق‌های متقابل از نظر سطح سیگنال از نظر فنی معادل هستند، اما تفاوت‌های سیم‌کشی کانکتور بین انواع مختلف ممکن است نیاز به تطبیق داشته باشد. در صورت تردید، قبل از تعویض با یک قطعه تطابق متقابل، نمودار سیم‌کشی مدل خاص دستگاه خود را بررسی کنید.

Q4: چگونه بفهمم که انکودر اسپیندل من در مقابل کابل انکودر یا کارت کنترل CNC خراب شده است؟

یک توالی میدانی مفید: ابتدا، کابل انکودر را از نظر آسیب فیزیکی، پین‌های خم شده، آلودگی در کانکتور یا شیلد شکسته بررسی کنید — خرابی کابل رایج است و تعمیر آن آسان‌تر از تعویض انکودر است. سپس، تاریخچه هشدار را در کنترل CNC بررسی کنید تا کد خطای خاص را شناسایی کنید. هشدارهای CNC میتسوبیشی بین خطاهای انکودر در سطح سیگنال و خطاهای ارتباطی یا تغذیه تمایز قائل می‌شوند. اگر هشدار پس از جا انداختن مجدد کابل تکرار شد و دستگاه خطاهای ضربه زدن سفت و سخت یا خرابی‌های جهت‌یابی اسپیندل را نشان داد، خود انکودر محتمل‌ترین علت است. آزمایش با یک انکودر جایگزین شناخته شده، مرحله تأیید قطعی است.

Q5: آیا این انکودر به صورت نو در جعبه موجود است یا فقط به صورت واحد بازسازی شده؟

OSE1024-3-15-8 توسط میتسوبیشی الکتریک متوقف شده است، به این معنی که دیگر تولید نمی‌شود و از طریق کانال‌های توزیع استاندارد OEM در دسترس نیست. واحدهای موجود در حال حاضر در بازار یا موجودی جدید قدیمی (NOS) — واحدهای استفاده نشده از دوره‌های تولید اصلی که در انبار نگهداری می‌شوند — یا واحدهای بازسازی شده حرفه‌ای هستند که قبل از فروش مجدد تمیز، آزمایش و بازرسی شده‌اند. هر دو گزینه‌های معتبری برای نگهداری CNC هستند؛ موجودی جدید قدیمی در صورت موجود بودن ترجیح داده می‌شود، اما یک واحد بازسازی شده کاملاً آزمایش شده از یک تامین‌کننده معتبر جایگزین مناسبی است که توسط گارانتی خدمات پشتیبانی می‌شود. قبل از خرید، فرآیند آزمایش تامین‌کننده و شرایط گارانتی را تأیید کنید.
