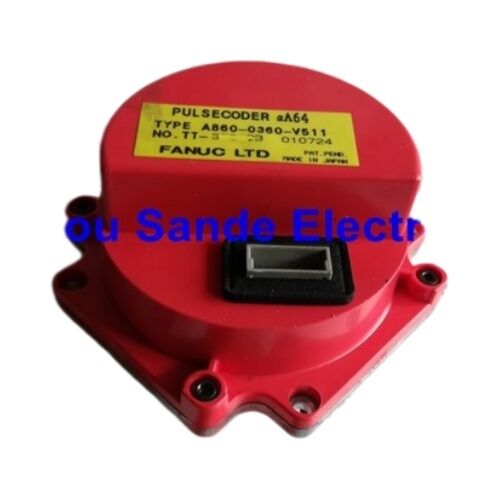

FANUC A860-0360-V511 پولسکودر — انکودر مطلق αA64 با خازن فوق‌العاده برای موتورهای سروو سری FANUC Alpha

برند: FANUC

نام‌گذاری: αA64 (آلفا مطلق 64K)

شماره قطعه: A860-0360-V511 / A8600360V511 کانکتور 14 پین

نوع مطلق | خازن فوق‌العاده | موجود

عصر درپوش قرمز — هنوز میلیون‌ها دستگاه در حال کار

قبل از اینکه سری αi FANUC به پلتفرم غالب در ماشین‌ابزارهای مدرن تبدیل شود، نسل قبلی موتورهای سروو AC سری FANUC Alpha در تأسیسات تولیدی سراسر جهان کار می‌کردند — و همچنان کار می‌کنند. این موتورها که با درپوش پلاستیکی قرمز رنگ متمایز کننده که مجموعه انکودر را می‌پوشاند، قابل شناسایی هستند، در اواخر دهه 1980 تا دهه 2000 در مقادیر عظیم بر روی مراکز ماشین‌کاری، مراکز تراشکاری و تجهیزات چند محوره نصب شدند. بسیاری از این ماشین‌ها هنوز هم در استفاده روزمره و مولد به کار خود ادامه می‌دهند.

The FANUC A860-0360-V511 پولسکودر نوع αA64 برای انواع بزرگتر فریم این سری آلفا است. این یک انکودر مطلق است — 64000 پالس در هر دور، حفظ موقعیت چند دور، بدون نیاز به باتری خارجی — که در پشت موتور سروو در داخل محفظه درپوش قرمز آشنا نصب می‌شود. هنگامی که این انکودر خراب می‌شود، ماشین مرجع موقعیت خود را از دست می‌دهد و محور متوقف می‌شود. مسیر جایگزینی ساده است: نصب صحیح A860-0360-V511 در موتوری که در ابتدا آن را حمل می‌کرده است.

چه چیزی V511 را در خانواده A860-0360 متمایز می‌کند

سری A860-0360 شامل انواع مختلف پولسکودر است که نام‌گذاری انکودر مطلق αA64 یکسان دارند اما در پیکربندی فیزیکی و فناوری حفظ موقعیت متفاوت هستند. درک اینکه V511 در کجای این خانواده قرار می‌گیرد، از خطای پرهزینه در سفارش جلوگیری می‌کند.

ویژگی متمایز کننده حیاتی V511، خازن فوق‌العاده داخلی آن برای حفظ موقعیت مطلق است. در حالی که انواع دیگر این سری برای حفظ داده‌های موقعیت مطلق چند دور در طول دوره‌های خاموشی به باتری خارجی روی تقویت‌کننده سروو متکی هستند، V511 ذخیره‌سازی انرژی خازنی داخلی خود را حمل می‌کند. هنگامی که برق دستگاه قطع می‌شود، خازن فوق‌العاده انرژی لازم را برای حفظ شمارش موقعیت داخلی انکودر در طول دوره خاموشی فراهم می‌کند و وابستگی به باتری خارجی را برای این عملکرد در سمت انکودر از بین می‌برد.

پیامد عملی در سطح دستگاه به نحوه پیکربندی اصلی سیستم بستگی دارد — اما برای موتورهایی که با V511 عرضه شده‌اند، معماری حفظ موقعیت بخشی از طراحی سیستم است. مانند تمام جایگزین‌های پولسکودر، تطابق دقیق شماره قطعه روی برچسب انکودر موتور، روش تأیید صحیح قبل از سفارش است.

مرجع فنی

داده‌ها از مستندات موتور سروو سری FANUC Alpha متقاطع ارجاع داده شده و سوابق فنی تأمین‌کننده متخصص تأیید شده است.

64K مطلق — معنای وضوح و نوع در عمل

دو ویژگی نحوه رفتار پولسکودر را به عنوان یک دستگاه بازخورد تعریف می‌کنند: وضوح آن و اینکه آیا مطلق است یا افزایشی. هر دو برای عملکرد روزمره دستگاه مهم هستند.

وضوح: 64000 ppr. هر دور کامل شفت موتور به 64000 فاصله اندازه‌گیری گسسته تقسیم می‌شود. در یک محور سروو که یک پیچ توپی با گام 10 میلی‌متر را هدایت می‌کند، 64000 شمارش در هر دور، حلقه بازخورد را با دقت موقعیت تقریبی 0.16 میکرومتر در هر شمارش در خروجی پیچ فراهم می‌کند — بسیار فراتر از دقت اجزای مکانیکی در ماشین ابزار معمولی که این انکودر به آن خدمت می‌کند. وضوح انکودر عامل محدود کننده در عملکرد موقعیت‌یابی این سیستم‌ها نیست. آنچه وضوح 64K به طور معنی‌داری بر آن تأثیر می‌گذارد، کیفیت بازخورد سرعت در نرخ‌های تغذیه پایین است، جایی که تراکم شمارش حلقه کنترل سرعت را با داده‌های بازخورد ریز و منظم به جای انفجارهای پالس درشت تأمین می‌کند.

نوع مطلق. انکودر مطلق یک آدرس موقعیت کامل را در طول چرخه‌های خاموشی حفظ می‌کند. هنگامی که دستگاه پس از خاموشی — چه برنامه‌ریزی شده و چه ناخواسته — روشن می‌شود، سیستم سروو موقعیت ذخیره شده انکودر را می‌خواند و بلافاصله می‌داند محور در کجا قرار دارد. بدون بازگشت به مرجع، بدون حرکت هومینگ، بدون دخالت اپراتور. دستگاه آماده است تا از هر جایی که متوقف شده بود، شروع به کار کند. این یک مزیت عملیاتی معنی‌دار در تجهیزاتی است که ممکن است به طور غیرمنتظره به دلیل قطع برق، توقف اضطراری یا شرایط خطا متوقف شوند، و در آنجا هومینگ مجدد تمام محورها قبل از از سرگیری تولید، زمان و پیچیدگی رویه‌ای را به بازیابی اضافه می‌کند.

خازن فوق‌العاده در V511 مکانیزمی است که باعث می‌شود ویژگی مطلق در طول دوره‌های خاموشی کار کند — انرژی کافی را برای حفظ الکترونیک ردیابی موقعیت داخلی انکودر در زمانی که برق خارجی وجود ندارد، ذخیره می‌کند.

خانواده موتور درپوش قرمز سری آلفا

A860-0360-V511 متعلق به گروه فریم بزرگتر در محدوده انکودرهای FANUC Alpha است. FANUC دو اندازه فیزیکی متمایز از پولسکودر αA64 تولید کرده است:

نوع کوچکتر — که در موتورهای آلفای بسیار فشرده از جمله اندازه‌های فریم α1، α2 و αM2.5 یافت می‌شود — از شماره قطعه A860-0360-T001 و محفظه فیزیکی متفاوتی استفاده می‌کند. این با V511 قابل تعویض نیست.

نوع بزرگتر — که در محدوده وسیع‌تری از موتورهای آلفا از فریم α3 به بالا استفاده می‌شود — سری A860-0360 در اشکال T201، V501 و V511 است. اینها محفظه فیزیکی و هندسه کوپلینگ یکسانی دارند. تفاوت‌های پسوند در این گروه نشان‌دهنده نسل، پیکربندی کانکتور و روش حفظ موقعیت است. موتورهای مجهز به انکودرهای A64 در سیستم شماره‌گذاری قطعات FANUC با ارقام "75" در انتهای شماره مدل 12 کاراکتری موتور (به عنوان مثال، A06B-0xxx-Bx75) شناسایی می‌شوند، که یک روش بررسی متقاطع قابل اعتماد است زمانی که برچسب انکودر خود نامشخص یا آسیب دیده است.

انواع A860-0360 — پیمایش خانواده

چندین شماره قطعه نام‌گذاری αA64 و سازگاری موتور سری آلفا یکسان را به اشتراک می‌گذارند. تفاوت‌های بین آنها برای تأمین مهم است:

ارجاع متقاطع بین A860-0360-V511 و A860-0356-X011 نیز در مستندات تأمین‌کننده ظاهر می‌شود — هر دو شناسه در ارتباط با این پیکربندی انکودر استفاده شده‌اند. مانند همیشه، برچسب انکودر روی موتور در حال سرویس، مرجع قطعی است.

چرا این انکودرها خراب می‌شوند — و چه انتظاری باید داشت

انکودرهای درپوش قرمز سری FANUC Alpha دهه‌هاست که در تولید مداوم مورد استفاده قرار گرفته‌اند و حالت‌های خرابی در جامعه خدمات FANUC به خوبی درک شده‌اند.

آلودگی یا تخریب دیسک نوری. انکودر با عبور نور از یک دیسک نوری با دقت حکاکی شده کار می‌کند. آلودگی ناشی از بخار خنک‌کننده، مه روغن یا گرد و غبار فلزی که وارد انتهای موتور می‌شود — چه از طریق سایش مهر و موم، نقاط ورود کابل، یا چرخه حرارتی مکرر — می‌تواند کیفیت سیگنال را در طول زمان کاهش دهد. علائم اولیه شامل شرایط هشدار جزئی است که به طور متناوب ظاهر می‌شوند و با راه‌اندازی مجدد پاک می‌شوند؛ در نهایت سیگنال به زیر آستانه پذیرش تقویت‌کننده می‌رسد و یک هشدار انکودر سخت ایجاد می‌شود.

تخریب خازن فوق‌العاده. در V511، خازنی که موقعیت مطلق را در طول خاموشی حفظ می‌کند، عمر مفید محدودی دارد. خازنی که به اندازه کافی تخریب شده باشد، دیگر داده‌های موقعیت را حتی در طول وقفه‌های کوتاه برق حفظ نخواهد کرد. علامت آن از دست دادن مرجع موقعیت مطلق دستگاه پس از چرخه‌های برق است — که نیاز به بازگشت به مرجع دارد که با یک انکودر مطلق سالم نباید لازم باشد. خازن داخلی مجموعه انکودر است و یک جزء قابل تعویض در محل نیست.

سایش کوپلینگ مکانیکی. کوپلینگ بین شفت موتور و ورودی انکودر، چرخش را بدون اجازه دادن به خروج شفت برای اعمال نیروی شعاعی به بلبرینگ انکودر منتقل می‌کند. سایش کوپلینگ در طول زمان اجازه می‌دهد تا عدم هم‌ترازی به بلبرینگ انکودر برسد و باعث ایجاد صدا، افزایش کشش بلبرینگ و در نهایت خطاهای سیگنال انکودر شود.

هنگامی که یک هشدار مربوط به انکودر ظاهر می‌شود، توالی عیب‌یابی باید همچنان با کابل انکودر شروع شود — یکپارچگی اتصال و وضعیت کابل را قبل از نتیجه‌گیری مبنی بر اینکه خود انکودر معیوب است، تأیید کنید. اگر بازرسی کابل تمیز است و هشدار ادامه دارد، انکودر کاندیدای بعدی برای تعویض است.

نکات مربوط به جابجایی و نصب

A860-0360-V511، مانند تمام پولسکودرهای نوری FANUC، نیاز به جابجایی مناسب با یک ابزار نوری دقیق دارد. مجموعه دیسک داخلی و بلبرینگ اجزایی هستند که عملکرد انکودر را تعیین می‌کنند و هر دو به ضربه مکانیکی و آلودگی حساس هستند.

انکودر را تا لحظه نصب در بسته‌بندی خود نگه دارید. به محفظه ضربه نزنید یا نیروی محوری به شفت انکودر وارد نکنید. هنگام برداشتن انکودر قدیمی از موتور، جهت کوپلینگ را یادداشت کنید — کوپلینگ جایگزین (توصیه می‌شود با هر بار تعویض انکودر جدید نصب شود) باید به درستی قرار گیرد تا قبل از نشستن انکودر، با ویژگی‌های درایو شفت موتور درگیر شود.

محفظه درپوش پلاستیکی قرمز باید بدون لمس پنجره نوری یا سطوح رابط کوپلینگ جابجا شود. پس از نصب، وضعیت آب‌بندی درپوش را قبل از بازگرداندن موتور به سرویس تأیید کنید — محافظت از انتهای موتور به درستی نشستن و آب‌بندی درپوش بستگی دارد.

سوالات متداول

س1: A860-0360-V511 به جای اتکا به باتری خارجی، دارای خازن فوق‌العاده است. آیا این بدان معناست که باتری تقویت‌کننده دیگر اصلاً مورد نیاز نیست؟

خازن فوق‌العاده در V511 حفظ موقعیت را در خود انکودر مدیریت می‌کند، اما پیکربندی باتری کلی سیستم سروو به نحوه مدیریت داده‌های موقعیت مطلق در سطح سیستم توسط تقویت‌کننده FANUC و کنترل‌کننده CNC بستگی دارد. تقویت‌کننده‌های سروو FANUC از این دوره معمولاً باتری خود را برای عملکردهای پشتیبان فراتر از انکودر حفظ می‌کنند — از جمله ذخیره پارامترها و، در برخی پیکربندی‌ها، ردیابی شمارش مطلق چند دور در سطح تقویت‌کننده. اینکه آیا تقویت‌کننده همچنان به باتری خود نیاز دارد زمانی که V511 نصب شده است، به مدل تقویت‌کننده خاص و پیکربندی سیستم بستگی دارد. خازن مستقل انکودر وابستگی به باتری را برای حفظ موقعیت در سطح انکودر از بین می‌برد، اما قبل از حذف باتری تقویت‌کننده بر اساس این فرض، الزامات عملکرد باتری تقویت‌کننده را در دفترچه راهنمای خود تأیید کنید. حذف باتری که تقویت‌کننده برای حفظ پارامتر یا شمارش به آن وابسته است، می‌تواند باعث از دست دادن داده‌های اضافی شود.

س2: آیا می‌توان A860-0360-V511 را با A860-0360-V501 یا A860-0360-T201 جایگزین کرد اگر V511 در دسترس نباشد؟

تناسب فیزیکی در انواع فریم بزرگ A860-0360 سازگار است — ابعاد محفظه و رابط کوپلینگ برای T201، V501 و V511 یکسان است. تفاوت عملکردی روش حفظ موقعیت است: V511 از خازن فوق‌العاده داخلی استفاده می‌کند، در حالی که T201 و V501 برای حفظ موقعیت مطلق به باتری تقویت‌کننده خارجی متکی هستند. جایگزینی T201 یا V501 در سیستمی که حول V511 طراحی شده است به این معنی است که حفظ موقعیت مطلق در طول خاموشی‌ها به جای خازن خود انکودر، به باتری تقویت‌کننده بستگی خواهد داشت. اگر باتری تقویت‌کننده موجود و سالم باشد، موقعیت مطلق همچنان به درستی حفظ می‌شود. با این حال، برای نصب‌هایی که V511 به دلیلی مشخص شده است — مانند کاربردهایی که باتری تقویت‌کننده عمداً از طراحی سیستم حذف شده است — این جایگزینی وابستگی باتری سیستم را به گونه‌ای تغییر می‌دهد که قبل از ادامه کار باید در نظر گرفته شود. همیشه پیکربندی نصب شده دستگاه خاص را قبل از فرض قابلیت جایگزینی مستقیم تأیید کنید.

س3: دستگاه من پس از قطع برق در هنگام راه‌اندازی، هشدار انکودر را نشان می‌دهد. موقعیت مطلق از دست رفته است. آیا این تأیید می‌کند که خازن فوق‌العاده V511 خراب شده است؟

از دست دادن موقعیت پس از قطع برق، نشانه قوی است که خازن فوق‌العاده دیگر نمی‌تواند شارژ را در طول دوره خاموشی حفظ کند، اما تنها علت ممکن نیست. قبل از نتیجه‌گیری مبنی بر خرابی خازن، مدت زمان قطع برق را در نظر بگیرید — یک خازن فوق‌العاده مقدار محدودی انرژی ذخیره می‌کند، و یک خاموشی بسیار طولانی (چند ساعت یا بیشتر، بسته به وضعیت خازن و مصرف برق داخلی انکودر) می‌تواند حتی یک خازن سالم را نیز تخلیه کند. اگر از دست دادن موقعیت فقط پس از رویدادهای خاموشی طولانی مدت رخ می‌دهد و نه پس از وقفه‌های کوتاه، ممکن است خازن هنوز ظرفیت جزئی باقی مانده باشد. اگر موقعیت حتی پس از چرخه‌های برق بسیار کوتاه — چند ثانیه یا کمتر — از دست می‌رود، خازن خراب شده است. در هر دو مورد، مجموعه انکودر نیاز به تعویض دارد زیرا خازن با واحد ادغام شده است و نمی‌توان آن را به طور جداگانه در محل تعویض کرد.

س4: چگونه می‌توانم تأیید کنم کدام نوع A860-0360 در حال حاضر در موتور من نصب شده است بدون اینکه برچسب انکودر را بخوانم؟

شماره مدل موتور یک بررسی متقاطع را ارائه می‌دهد: موتورهای سری FANUC Alpha مجهز به انکودرهای A64، "75" را به عنوان دو رقم آخر شناسه مدل 12 کاراکتری خود دارند — به عنوان مثال، موتوری با برچسب A06B-0xxx-Bx75 دارای انکودر A64 است. این نوع انکودر را تأیید می‌کند اما پسوند نوع خاص (T201 در مقابل V501 در مقابل V511) را شناسایی نمی‌کند. برای شناسایی نوع، برچسب انکودر روی انتهای عقب تنها منبع قابل اعتماد است — این شماره قطعه کامل A860-0360-VXXX یا A860-0360-TXXX را نشان می‌دهد. اگر برچسب به دلیل سایش، آلودگی روغن یا آسیب فیزیکی غیرقابل خواندن باشد، یک نماینده خدمات FANUC یا مرکز تعمیر تخصصی با تجهیزات تست می‌تواند نوع انکودر را از طریق تست عملکردی شناسایی کند. از روی شماره مدل موتور به تنهایی نوع را فرض نکنید و بدون درک پیامدهای حفظ موقعیت که در سوالات متداول قبلی توضیح داده شده است، بین انواع جایگزین نکنید.

س5: آیا A860-0360-V511 در صورت خرابی خازن فوق‌العاده قابل تعمیر است، یا باید کل انکودر تعویض شود؟

پولسکودرهای سری FANUC Alpha به طور کلی قابل تعمیر به استانداردی که قابلیت اطمینان عملکرد اصلی را بازیابی کند، نیستند. مجموعه نوری ادغام شده، کوپلینگ با دقت سنگ‌زنی شده، بلبرینگ داخلی و خازن فوق‌العاده به عنوان یک واحد هماهنگ در شرایط کنترل شده تولید می‌شوند. تعمیر میدانی فقط خازن — لحیم کردن یک خازن جایگزین به PCB انکودر — از نظر فنی امکان‌پذیر است اما خطرات قابل توجهی دارد: دیسک نوری و بلبرینگ در طول جداسازی در معرض قرار می‌گیرند، آلودگی یا اختلال مکانیکی در طول تعمیر می‌تواند کیفیت سیگنال را حتی اگر تعویض خازن خود موفقیت‌آمیز باشد، کاهش دهد، و واحد تعمیر شده پس از مونتاژ مجدد هیچ خط پایه عملکردی تأیید شده‌ای ندارد. مراکز تعمیر سروو تخصصی با تجهیزات تست مناسب و شرایط اتاق تمیز، خدمات بازسازی انکودر را با شرایط گارانتی متفاوت ارائه می‌دهند. برای اکثر عملیات نگهداری صنعتی، جایگزینی کامل با یک واحد شناخته شده و سالم و بازگرداندن واحد معیوب برای اعتبار مبادله، سریع‌ترین و کم‌خطرترین راه برای بازیابی در دسترس بودن دستگاه است.
