FANUC A20B-9000-0300 رمزگذاری کننده سنسور موتور اسپندل

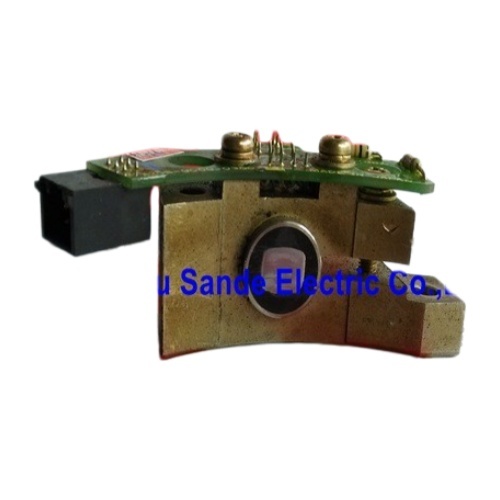

پیکاپ نوری نوع B. دستگاه بازخورد 12 پین. موتورهای اسپندل FANUC AC نسل اول. بازخورد سرعت و جهت گیری اسپندل. کد سفارش: A290-1003-V320. ساخته شده در ژاپن.

حسگر پشت چرخ

قبل از اینکه یک مرکز ماشینکاری CNC بتواند اسپندل خود را برای تغییر ابزار جهت دهد، قبل از اینکه کنترل بتواند یک عبور رشته بر روی یک چرخ چرخ را اجرا کند،قبل از این که ضربه های سخت ممکن شود، باید موقعیت و سرعت موتور پیچ را در زمان واقعی به کنترل گزارش شود.. این تابع متعلق به سنسور موتور اسپندل است. در نسل اولیه موتورهای اسپندل FANUC AC، جزء مسئول این بازخورد A20B-9000-0300 است.

این یک حسگر اپتیکال نوع B است که توسط FANUC در ژاپن طراحی و تولید شده است به طور خاص برای انواع موتورهای چرخ چرخ AC سیاه و قرمز که هزاران مرکز ماشینکاری CNC را مجهز کرده اند،مراکز چرخش، و دستگاه های EDM از دهه 1980 تا اوایل دهه 1990. نام رسمی سفارش FANUC A290-1003-V320 است ،اگرچه شماره مرجع A20B-9000-0300 فرم است که تحت آن در سراسر بازار تعمیرات CNC و قطعات جایگزین گردش می کند..

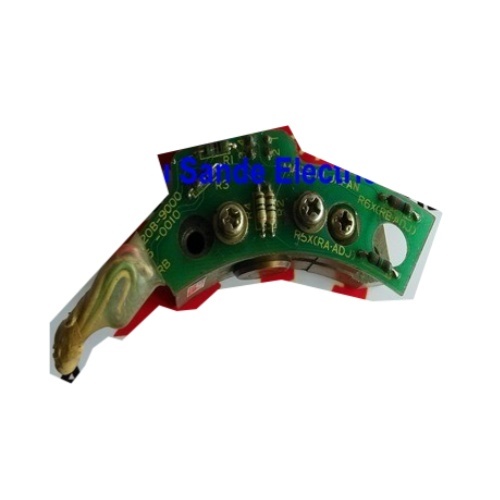

این سنسور به عنوان یک مجموعه کامل فروش می شود ✓ PCB پیک اپ نوری با نصب سخت افزاری و بسته به تامین کننده، با یا بدون کابل اتصال.هیچ فرعی برای منبع جداگانه وجود ندارد.

این حسگر در داخل دستگاه چه می کند؟

سیستم محرک اسپندل AC FANUC برای حفظ سرعت کنترل شده، اجرای توقف جهت گیری، به بازخورد مداوم از موتور اسپندل وابسته است و در پیکربندی های محرک قابل استفاده،امکان فعال کردن عملکردهای فندلی با کنترل موقعیتA20B-9000-0300 منبع فیزیکی این بازخورد است که در قسمت عقب بدن موتور اسپیندل نصب شده استسنسور می خواند یک چرخ هدف بر روی درخشنده موتور و تولید قطار پالس است که محرک پیچ و کنترل CNC استفاده برای محاسبه واقعی پیچ RPM و ردیابی موقعیت زاویه ای.

سه عملکرد خاص در CNC به طور مستقیم به حضور و عملکرد صحیح این سنسور بستگی دارد:

تنظیم سرعت پیچتقویت کننده اسپندل از خروجی سنسور به عنوان بازخورد سرعت واقعی برای بسته شدن حلقه سرعت استفاده می کند.درایو نمی تواند سرعت برنامه ریزی شده پیچ را در برابر بار های مختلف برش حفظ کند، و در اکثر پیکربندی ها یک آژیر ایجاد می کند و عملکرد پیچ را به طور کامل مهار می کند.

جهت گیری پیچ (M19)دستور جهت گیری در یک موقعیت زاویه ای ثابت برای تغییرات خودکار ابزار پارک می کند. حلقه موقعیت جهت گیری از طریق سنسور پیچ بسته می شود.اگر سنسور شکست بخورد یا تمامیت سیگنال را از دست دهد, the spindle will either fail to reach the orientation position or will continuously rotate without stopping — a behavior commonly reported on FANUC troubleshooting resources and a reliable indicator of sensor failure.

توابع همگام سازی اسپندل- چرخه های رشته روی چرخ ها، ضربه های سخت در مراکز ماشینکاری (در صورتی که توسط تولید محرک پشتیبانی شود)و هر چرخه ای که نیاز به کنترل برای دانستن موقعیت پیچ در زمان واقعی همه بستگی به خروجی پالس سنسور پاک است، سازگار و فاز دقیق.

سازگاری موتور: خانواده های اولیه موتورهای فانوک

A20B-9000-0300 برای نسل اولیه موتورهای فینوک AC spindle طراحی شده بود ️ انواع اصلی کلاه سیاه و کلاه قرمز که پیش از سری آلفا بودند.در داخل طبقه بندی الکترونیک DNC که توسط متخصصان FANUC استفاده می شود، این موتورها شامل سری های 07xx و 10xx (اولین مدل های کلاه سیاه) هستند و از طریق موتورهای سری S، P و I ادامه می یابند که نام های فریم 072x تا 076x را پوشش می دهند.جایی که رابط حسگر نوع B مشخص شده است.

برای موتورهای اسپندلی سری S و P ٬ اسب های کاری دستگاه های ابزار ماشین FANUC ۰، ۶، ۱۰، ۱۱ و ۱۵ ٬ A20B-9000-0300 حسگر درست نوع B است.اگر دستگاه از موتور اسپندلی سری Alpha یا Alpha i استفاده کند، یک خانواده سنسور متفاوت مورد نیاز است.

زمینه سیستم CNC: چه چیزی این موتورها را کنترل می کرد

دستگاه هایی که بیشتر سنسورهای A20B-9000-0300 در آنها یافت می شوند، بازتاب دهنده پایه نصب شده دستگاه های ابزار کنترل شده توسط FANUC از آن دوره هستند.نمونه های مستند شامل مراکز فرعی ماشینکاری Kitamura MY Center-2B با کنترل های FANUC 11M است.ماشین آلات CNC Hardinge CHNCو AGIE AGIECUT ماشین آلات EDM یک برش متقابل که نشان می دهد که چگونه به طور گسترده ای اولیه FANUC AC پلت فرم موتور اسپندل در سراسر سازندگان ماشین آلات و انواع ماشین استفاده شد.

کنترل های CNC FANUC که با این موتورهای اسپندل جفت شده اند ۰ سری، سری 3، سری 6، سری 10/11/15 ۰ خود هنوز هم در ماشین آلات در سراسر جهان فعال هستند.حسگر اسپیندل یکی از موارد لباس در این ماشین آلات استبرخلاف پیچ و تاب موتور یا لاغرهای موتور که معمولاً به تدریج فرسوده می شوند، خرابی سنسور به طور ناگهانی اتفاق می افتد: یک رویداد آلودگی، یک ضربه مکانیکی،یا فقط خستگی گرمایی طولانی مدت اجزای نوری و PCBوقتی سنسور شکست بخوره ماشین متوقف میشه

A20B-9000-0300 و خواهر آن: A20B-9000-0380

A20B-9000-0380 در کنار A20B-9000-0300 در لیست های چندین متخصص قطعات FANUC ظاهر می شود و به عنوان یک قطعه سازگار / مرتبط در لیست متقابل قرار دارد.هر دو حسگرهای نوع B برای نسل اولیه موتورهای چرخ چرخ AC هستندوقتي که جايگزيني رو پيدا ميکنيتایید نسخه دقیق موتور و بررسی بر اساس هر دو شماره قطعات توصیه می شود. سنسور که از کارخانه با موتور ارسال شده است مرجع قطعی است.، و محفظه عقب موتور یا برچسب نام می تواند نام سنسور اصلی را مستقیماً شناسایی کند.

اعلامیه های مربوط به خرید و شرایط

سنسورهای جدید A20B-9000-0300 بسیار کمیاب هستند. تولید رسمی قطعات FANUC برای این نسل موتور فینل مدت هاست که متوقف شده است.و عرضه بازار باقیمانده از سه منبع می آید.: ذخایر مازاد کارخانه های قدیمی، واحدهای کشاندن از ماشین که در هنگام بازسازی ماشین یا خارج کردن از کار ماشین ها برداشته می شوند و واحدهای بازسازی شده توسط مراکز تعمیر تخصصی FANUC پردازش می شوند.

Reputable FANUC specialists test these sensors only when submitted with the complete spindle motor — standalone sensor testing without the motor's target wheel and mounting arrangement does not replicate in-machine operating conditionsهنگامی که یک واحد جایگزین خریداری می شود، یک گارانتی 90 تا 180 روزه از یک تعمیرکار متخصص که با موتور نصب شده تست می کند، استاندارد واقع بینانه در این بخش از بازار است.

پرسش های مکرر

سوال 1: چگونه می توانم تایید کنم که A20B-9000-0300 سنسور صحیح برای موتور فنوک خاص من است؟

قابل اطمینان ترین روش این است که خانه عقب یا صفحه نام موتور اسپیندل را بررسی کنید. شماره قطعات سنسور اصلی معمولاً در بدن موتور در نزدیکی محل نصب سنسور چاپ یا برچسب گذاری شده است.. اگر مدارک موتور در دسترس نیست،نام سری موتور (در صفحه نام موتور به عنوان یک کد مدل در محدوده 072x?? 076x برای موتورهای سری S/P/I قابل مشاهده است) سازگاری سنسورهای نوع B را تایید می کند.اگر موتور در یک دستگاه با کنترل FANUC 10، 11 یا 15 استفاده می شود و از یک موتور اسپندل AC سیاه یا قرمز استفاده می شود، A20B-9000-0300 کاندیدای اصلی است.A20B-9000-0380 مربوطه نیز باید بررسی شود، زیرا طیف گسترده ای از موتورهای اسپندل AC اولیه را پوشش می دهد..

س2: چه نشانه هایی نشان می دهد که سنسور A20B-9000-0300 شکست خورده است؟

شایع ترین حالت شکست جهت گیری میله است. میله دستور داده شده به M19 یا در موقعیت هدف متوقف نمی شود یا بدون رسیدن به جهت گیری متوقف می شود.یک علامت رایج دوم یک آژیر آژیر در CNC در راه اندازی و یا در طول شتاب است، در صورتی که درایو هیچ سیگنال بازخورد سرعت یا سیگنال بازخورد ناسازگار را گزارش نمی کند.تنظیم سرعت پیچ قبل از خرابی کامل نامنظم می شودهرکدام از این شرایط در یک نسل اولیه FANUC AC spindle drive تضمین بررسی سنسور قبل از محکوم کردن تقویت کننده یا موتور.

سوال 3: آیا می توان سنسور را بدون موتور اسپندل روی بنچ آزمایش کرد؟

Meaningful bench testing of this optical sensor requires the motor's target wheel (the toothed or slotted disk that the sensor reads) and a proper mounting arrangement that replicates the sensor-to-target gap specified for the motor. تست مستقل با یک منبع برق بنک می تواند تایید کند که الکترونیک PCB در حال کار است اما مشکلات حساسیت شکاف، آلودگی در مسیر نوری را تشخیص نمی دهد،یا نقص های متناوب که فقط در شرایط ارتعاش و حرارتی یک پیچ کار ظاهر می شوند.متخصصین FANUC که آزمایش سنسور را ارائه می دهند به درستی آن را با مجموعه کامل موتور انجام می دهند.

سوال 4: آیا A20B-9000-0300 با موتورهای اسپندل سری FANUC Alpha سازگار است؟

نه. موتورهای اسپندل سری Alpha و Alpha i از یک خانواده سنسور متفاوت استفاده می کنند MZ یا CZ نوع سنسورها با نصب فیزیکی متفاوت، پیکربندی های مختلف کانکتور،و رابط های مختلف سیگنال. A20B-9000-0300 به طور خاص برای موتورهای اسپندل AC سری S، P و I FANUC است. نصب یک سنسور نوع B در یک موتور آلفا، یا تلاش برای سازگاری سیم کشی،یک جایگزین پشتیبانی شده یا قابل اجرا نیستاگر دستگاه از یک موتور اسپندل سری آلفا استفاده می کند، سنسور صحیح به بسته به نسل موتور از خانواده A20B-2002-xxxx یا A20B-2200-xxxx است.

سوال 5: رابطه بین A20B-9000-0300 و کد سفارش A290-1003-V320 چیست؟

هر دو عدد به همان قطعه فیزیکی اشاره دارند. A290-1003-V320 کد سفارش کارخانه FANUC است. شماره مورد استفاده در هنگام سفارش مستقیم از طریق کانال های توزیع FANUC.A20B-9000-0300 شماره مرجع مشترک است که قطعه در سراسر بخش بازاريابی و تعمیر شناخته می شود.، به طور معمول به این دلیل که این عدد در صفحه نقره ای PCB یا برچسب سنسور ظاهر می شود. هنگام جستجو برای تامین کنندگان بازرسی، هر دو عدد ممکن است نتایج را ارائه دهند.و وقتی که یک قطعه دریافت شده را با نسخه اصلی مقایسه می کنید، هر یک از اعداد موجود در PCB هویت صحیح را تایید می کند.
