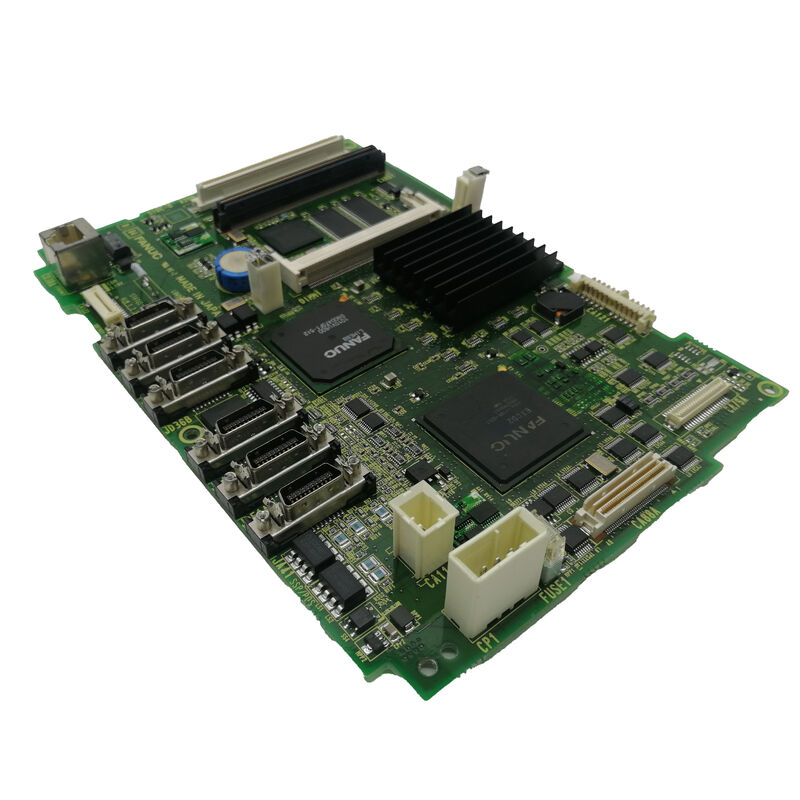

فانوک مادربرد A20B-8200-0543 A2OB-82OO-O543 A20B82000543

A20B-8200-0543∙ FANUC صفحه اصلی صفحه A3 5VDC / 9W / Ethernet PC Function / Yellow Backplane / 0.45kg

سیستم 0i-D ️ نسل A20B-8200-0543

سری FANUC 0i-D پلت فرم CNC نسل چهارم 0i است (پس از 0i-A ، 0i-B و 0i-C). در سلسله مراتب CNC FANUC ، 0i-D مقرون به صرفه ترین ،گزینه ی قابلیت اطمینان بالا برای ماشین آلات عمومی ✓ مراکز ماشینکاری (0i-MD) و مراکز چرخش (0i-TD) که نیازی به قابلیت پیشرفته چند محوری سری 30i یا 31i ندارند.

نسل 0i-D پیشرفت های معنی دار نسبت به نسخه های قبلی خود را به ارمغان آورد: عملکرد بهتر سرو، PMC با قابلیت بیشتری (راه ارتقاء PMC SA1 به SB7) و قابلیت های داخلی PC.A20B-8200-0543 صفحه اصلی A3 برای این نسل است. صفحه اصلی فیزیکی که تمام کارت های گزینه ای و ماژول ها در داخل واحد کنترل 0i-D متصل می شوند..

مشخصات کلیدی

عملکرد کامپیوتر و اترنت اتصال شبکه ساخته شده

A20B-8200-0543 شامل یک عملکرد PC با یک پورت اترنت است. این یک ویژگی مهم نسل 0i-D است که آن را از نسل های قبلی 0i متمایز می کند. عملکرد PC اجازه می دهد:

DNC (کنترول عددی مستقیم):برنامه های جزئی را می توان از یک کامپیوتر متصل از طریق شبکه ایترنت به CNC پخش کرد، بدون اینکه برنامه را در ذخیره برنامه CNC بارگیری کند.برنامه های طولانی که نمی توانند در حافظه قرار بگیرند مستقیما از سرور PC اجرا می شوند.

جمع آوری اطلاعات:وضعیت ماشین، داده های اجرای برنامه و شمارش تولید را می توان از طریق اترنت به سیستم های شبکه کارخانه منتقل کرد.این قابلیت اتصال از ادغام سیستم اجرای تولید (MES) بدون سخت افزار ارتباطی اضافی پشتیبانی می کند..

مدیریت برنامه:کتابخانه های برنامه ای که در یک سرور شبکه ذخیره شده اند از طریق اتصال اترنت در دستگاه قابل دسترسی هستند، تولید چند برنامه را ساده می کنند.

سناریوهای کاربرد

0i-MD خرابی صفحه اصلی مرکز ماشینکاری:یک CNC FANUC 0i-MD قادر به بوت شدن نیست LCD خالی باقی می ماند و هیچ منبع برق محوری ایجاد نمی شود. پس از تأیید اینکه منبع برق درست است ، A20B-8200-0543 به عنوان صفحه اصلی شکست خورده شناسایی می شود.تعویض ترتیب بوت CNC را بازگرداند، و یک پارامتر بازگرداندن از پشتیبان به ماشین به تولید باز می گردد.

از دست دادن اتصال اترنت:مرکز چرخش 0i-TD اتصال شبکه ایثرنتی که برای پخش برنامه های DNC استفاده می شود را از دست می دهد. تحقیق تایید می کند که پورت ایثرنتی در A20B-8200-0543 شکست خورده است.تعویض تخته عملکرد شبکه DNC را بر میگرداند، اجازه می دهد تا پخش برنامه ها از سر گرفته شود.

بازسازی سیستم 0i-D:یک مرکز ماشینکاری قدیمی 0i-MD بازسازی می شود. A20B-8200-0543 به عنوان بخشی از تجدید کل الکترونیک در کنار سایر تخته ها در واحد CNC جایگزین می شود.تنظیم مجدد عمر کاربری صفحه اصلی.

سوالات عمومی

سوال 1: A20B-8200-0543 با چه مدل های CNC 0i-D سازگار است؟

A20B-8200-0543 برای FANUC 0i-MD (مرکز ماشینکاری) و 0i-TD (مرکز چرخش) در نسل 0i-D تایید شده است. نامگذاری واحد کنترل سازگار شامل سری A02B-0319-Bxxx (0i-MD) است.برای سایر پیکربندی ها یا زیرتایپ های 0i-D، قبل از سفارش، نام A02B واحد کنترل خاص را در لیست قطعات جایگزین A20B-8200-0543 تأیید کنید.

سوال2: آیا تعویض A20B-8200-0543 بر پیکربندی اترنت تاثیر می گذارد؟

آدرس MAC اترنت و پارامترهای شبکه (آدرس IP، زیر شبکه، دروازه) به طور معمول در حافظه غیر قابل تغییر در صفحه اصلی یا در منطقه پیکربندی سیستم CNC ذخیره می شوند.هنگامی که یک A20B-8200-0543 جایگزین نصب شده استممکن است لازم باشد پارامترهای شبکه ی اترنت دوباره وارد شوند.آدرس MAC صفحه جایگزین ممکن است از اصلی متفاوت باشد. به مدیر شبکه اطلاع دهید تا رزرو DHCP یا اختصاص آدرس IP ثابت در صورت لزوم به روز شود..

س3: آیا A20B-8200-0543 با نسل 0i-C یا 0i-B سازگار است؟

شماره: A20B-8200-0543 مخصوص نسل 0i-D است. نسل های قبلی 0i از شماره های قطعات مختلف صفحه اصلی در سری های مختلف A20B استفاده می کنند: 0i-C از صفحه های A16B-3200-049x استفاده می کند.0i-B از صفحه های A16B-3200-049x نیز استفاده می کند.بوردهای اصلی A20B-8200-xxxx 0i-D با معماری های سخت افزاری قبلی 0i سازگار نیستند.

سوال 4: نیاز به خنک سازی توصیه شده برای A20B-8200-0543 چیست؟

بورد نیاز به گردش هوا دارد قبل و بعد از تعویض تخته، بررسی کنید که فن های خنک کننده واحد کنترل به درستی کار می کنند. یک فن خراب که پس از تعویض صفحه اصلی نادیده گرفته می شود می تواند باعث شود که صفحه جدید بیش از حد گرم شود و زود از کار برود.استفاده از A20B-8200-0543 بالاتر از 55 درجه سانتیگراد قابلیت اطمینان و عمر آن را کاهش می دهد.

س5: برای جایگزینی A20B-8200-0543 چه دانش پیشرفته ای لازم است؟

CNC Shopping اشاره می کند که "در سطح خاصی از دانش خاص و پیشرفته مورد نیاز است" برای جایگزینی این صفحه اصلی، به ویژه برای سیستم های دارای عملکردهای رایانه ای. پیچیدگی ناشی از:(1) نیاز به یک، پشتیبان گیری داده های تایید شده قبل از تعویض؛ (2) مراحل پیکربندی عملکرد Ethernet و PC پس از نصب؛ (3) بارگذاری مجدد نرم افزار CNC اگر ماژول های FROM نیز تعویض می شوند؛و (4) جداسازی فیزیکی واحد LCD/MDI برای دسترسی به صفحه اصلیتکنسین هایی که با سیستم های FANUC 0i-D آشنا نیستند باید یک مهندس سرویس FANUC واجد شرایط را در فرآیند تعویض درگیر کنند.
