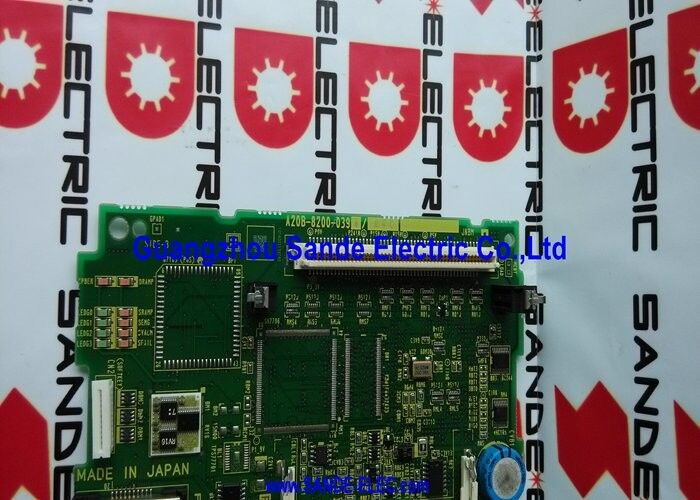

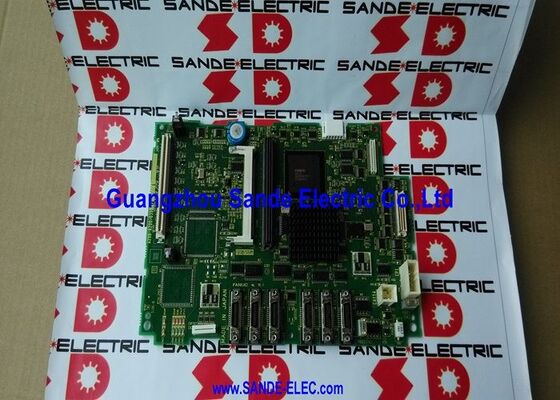

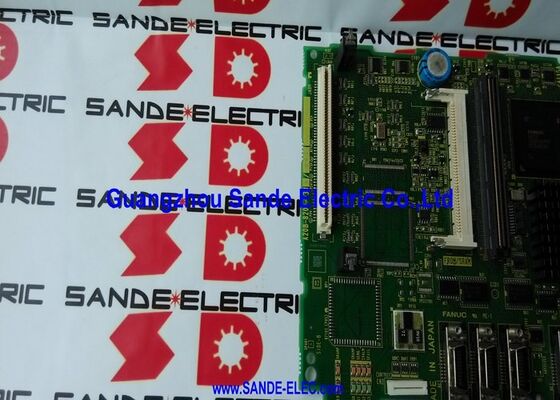

صفحه سیستم A20B-8200-0396 A2OB-82OO-O396 A20B82000396

A20B-8200-0396 | FANUC Zero-i Mate-C (0i Mate Model C) PCB اصلی — سیستم های LCD نصب شده / FSSB / A02B-0311-B5xx

Zero-i Mate-C - CNC اقتصادی با قابلیت i-Generation

FANUC Zero-i Mate-C (سری 0i میت مدل C) نوع فشرده و اقتصادی پلت فرم 0i-C است. پسوند "Mate" این سیستم را به عنوان سیستم پیکربندی کاهش یافته در خانواده 0i شناسایی می کند - بهینه شده برای ماشین ابزار ساده تر (تراش های 2 تا 3 محوری، مراکز ماشینکاری فشرده و ماشین های حفاری اولیه) که در آن تعداد محور کامل 0i-C و مکمل ورودی/خروجی بیشتر از نیازهای برنامه است.

در نسل 0i Mate-C، PCB اصلی A20B-8200-0396 برد اصلی است - پایه فیزیکی واحد کنترل که همه ماژول‌های آپشن، کارت‌های CPU و ماژول‌های حافظه روی آن نصب می‌شوند. همه عملکردهای 0i Mate-C CNC - کنترل حرکت محور، تنظیم سرعت اسپیندل، منطق توالی ماشین PMC، نمایشگر اپراتور و ارتباط - به سالم و کاربردی بودن این برد بستگی دارد.

مشخصات کلیدی

0i Mate-C در مقابل 0i-C - پلتفرم فشرده، همان معماری

0i Mate-C از همان نسل سخت افزاری 0i-C (با استفاده از بردهای اصلی سری A20B-8200) استفاده می کند، اما با تفاوت هایی در پیکربندی:

محورهای کمتر:0i Mate-C معمولاً از 2 تا 3 محور کنترل شده پشتیبانی می کند، در مقایسه با حداکثر بالاتر 0i-C.

ورودی/خروجی کاهش یافته:پیکربندی Mate ورودی/خروجی کافی را برای ماشین‌ابزارهای ساده بدون ظرفیت ورودی/خروجی گسترده 0i-C فراهم می‌کند.

مکمل ماژول کوچکتر:واحد کنترل Mate از نظر فیزیکی جمع و جورتر است، با اسلات برد کمتر و تعداد کل ماژول های کوچکتر.

A20B-8200-0396 برد اصلی برای نوع Mate است – طرح کانکتور خاص و پیکربندی شکاف آن به جای 0i-C کامل با واحد کنترل 0i Mate-C مطابقت دارد.

سناریوهای کاربردی

خرابی برد اصلی 0i Mate-C CNC:یک ماشین تراش با FANUC 0i Mate-C CNC راه اندازی نمی شود - صفحه نمایش هیچ محتوایی را نشان نمی دهد و سیستم هنگام روشن شدن هیچ پاسخی نمی دهد. پس از تأیید صحت منبع تغذیه، A20B-8200-0396 به عنوان برد اصلی شکست خورده شناسایی می شود. نصب جایگزین، نصب مجدد ماژول های حافظه اصلی، و بازیابی از پارامترهای پشتیبان، ماشین تراش را به تولید برمی گرداند.

بازسازی واحد کنترل 0i Mate-C:یک واحد کنترل CNC قدیمی 0i Mate-C برای استفاده مجدد بازسازی شده است. A20B-8200-0396 برای بازنشانی طول عمر برد اصلی جایگزین می شود و اطمینان حاصل می شود که واحد بازسازی شده با سخت افزار قابل اعتماد شروع به کار می کند.

سوالات متداول

Q1: تفاوت بین A20B-8200-0395 و A20B-8200-0396 چیست؟

هر دو PCB اصلی Zero-i Mate C در محدوده A20B-8200-039x هستند. شماره‌های قطعه مجاور در این محدوده، بازبینی‌های سخت‌افزاری همان برد را نشان می‌دهند یا انواعی را که پیکربندی‌های 0i Mate-C کمی متفاوت را ارائه می‌کنند (انواع نوع ماشین مختلف یا پیکربندی‌های ماژول گزینه). تعیین دقیق کنترل کننده سیستم مورد نظر (A02B-0311-B5xx) را با لیست قطعات یدکی تأیید کنید تا مشخص کنید کدام نوع برد اصلی برای آن کنترلر خاص مناسب است.

Q2: آیا پس از تعویض A20B-8200-0396 باید نرم افزار سیستم CNC را دوباره بارگیری کنم؟

اگر ماژول های FROM (Flash ROM) دست نخورده از برد اصلی اصلی به جایگزین منتقل شوند، نرم افزار سیستم CNC حفظ می شود. ماژول های FROM آیتم های پلاگین هستند - آنها به برد اصلی لحیم نمی شوند - بنابراین می توان آنها را به برد جایگزین منتقل کرد. اگر ماژول‌های FROM منتقل نمی‌شوند (یا اگر آسیب دیده‌اند)، نرم‌افزار سیستم CNC باید از رسانه نصب اصلی دوباره بارگیری شود.

Q3: هنگام تعویض A20B-8200-0396، پشتیبان باتری SRAM چگونه تحت تأثیر قرار می گیرد؟

ماژول های SRAM از باتری پشتیبانی می کنند تا پارامترها و برنامه ها را در هنگام خاموش شدن حفظ کنند. بسته به پیکربندی 0i Mate-C، باتری پشتیبان SRAM ممکن است روی خود برد اصلی یا روی یک واحد باتری جداگانه باشد. قبل از تعویض محل باتری را تأیید کنید. اگر باتری SRAM روی برد اصلی باشد و برد قدیمی جدا شود، ممکن است ماژول‌های SRAM قدرت خود را از دست بدهند — قبل از شروع تعویض برد اصلی، یک پارامتر کامل را انجام دهید و یک برنامه پشتیبان تهیه کنید.

Q4: کارت ترکیبی FSSB/گرافیک چه کاری انجام می دهد و آیا در هنگام تعویض برد اصلی منتقل می شود؟

کارت ترکیبی FSSB/گرافیک به برد اصلی متصل می شود و دو عملکرد را انجام می دهد: FSSB سیگنال های فیبر نوری ارتباطی سروو را برای تقویت کننده های سروو متصل تولید می کند. گرافیک سیگنال ویدئویی را برای نمایشگر LCD تولید می کند. این کارت به اسلات اختصاصی برد اصلی متصل می شود. در حین تعویض برد اصلی، این کارت را از برد اصلی قدیمی جدا کرده و مجدداً در همان شیار جایگزین A20B-8200-0396 نصب کنید. نیازی به تعویض ندارد مگر اینکه آسیب دیده باشد.

Q5: قبل از تعویض A20B-8200-0396 چه پشتیبان گیری از اطلاعات CNC ضروری است؟

قبل از تعویض: از تمام پارامترهای CNC (پشتیبان گیری ALL IO)، همه برنامه های قطعات ذخیره شده، داده های افست ابزار، داده های افست کار، برنامه نردبان PMC و مسترینگ داده ها (داده های موقعیت رمزگذار مطلق) نسخه پشتیبان تهیه کنید. بدون پشتیبان‌گیری کامل از پارامتر، بازیابی دستگاه پس از تعویض برد اصلی مستلزم دریافت فایل پارامتر اصلی سازنده ماشین است - فرآیندی که اگر آن فایل‌ها به راحتی در دسترس نباشند، می‌تواند باعث خرابی طولانی‌تر شود.
