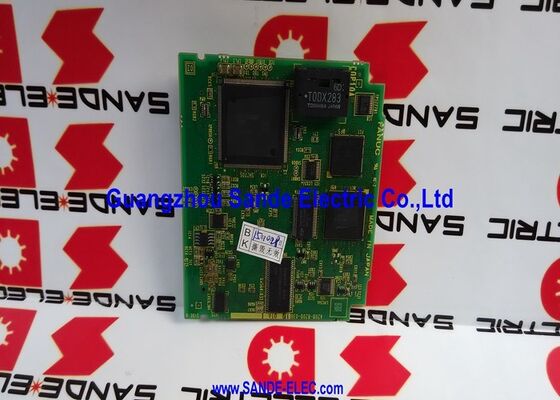

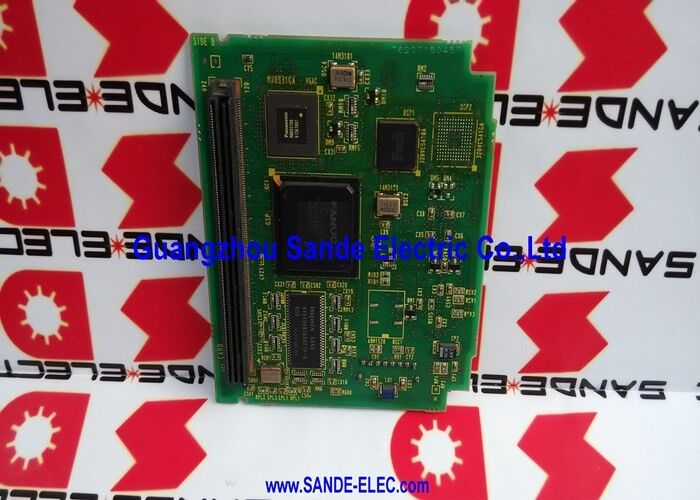

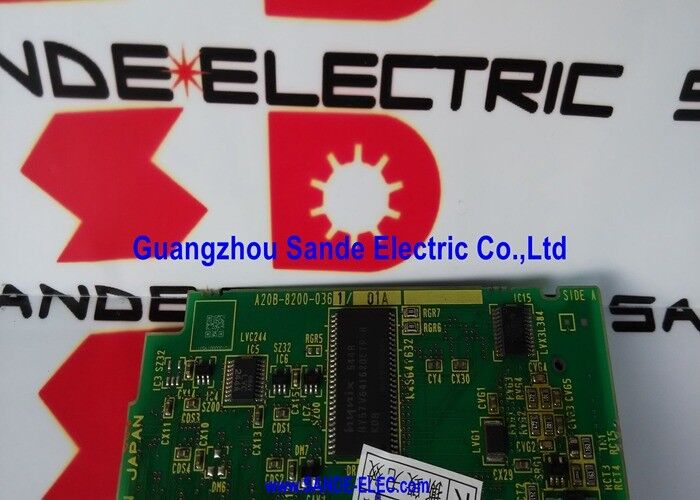

کارت Fanuc Axis A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361 | سری FANUC 0i-TC 2-Axis FSSB Servo + کارت گرافیک LCD — PCB دو کاره / تراش دو محوره / پلت فرم 0i-C

یک کارت، دو تابع حیاتی

A20B-8200-0361 یک PCB منفرد است که دو نقش متمایز و اساسی را در واحد کنترل تراش CNC 0i-TC انجام می دهد:

FSSB Servo Controller (2 کانال):این برد سیگنال‌های ارتباطی FSSB (Fibre Optic Servo Serial Bus) را برای دو محور سروو ماشین تراش تولید می‌کند - معمولاً X (متقابل) و Z (کالا). FSSB گذرگاه سریال فیبر نوری FANUC است که دستورات موقعیت را از CNC به تقویت کننده های سروو منتقل می کند و بازخورد رمزگذار را به CNC برمی گرداند.

موتور گرافیک LCD:این برد به طور همزمان نمایشگر LCD CNC را هدایت می کند - سیگنال خروجی ویدیویی را تولید می کند که صفحه رابط اپراتور را که روی صفحه یکپارچه ماشین تراش دیده می شود تولید می کند. پیام‌های هشدار، محتوای برنامه، نمایش‌دهنده موقعیت و صفحات افست ابزار همگی از این عملکرد گرافیکی نشات می‌گیرند.

ترکیب هر دو عملکرد در یک کارت واحد یک تصمیم معماری خاص برای پیکربندی تراش دو محوره 0i-TC است. تعداد بردهای موجود در واحد کنترل را کاهش می دهد، واحد کنترل 0i-C را فشرده نگه می دارد و دقیقاً با نیازهای یک ماشین 2 محوره مطابقت دارد.

مشخصات کلیدی

0i-TC - سری این کارت برای آن طراحی شده است

سری FANUC 0i-TC (مرکز عطف سری 0i، مدل C) نوع تراش پیکربندی شده پلت فرم 0i-C است. در جایی که 0i-MC به مراکز ماشینکاری با 3 محور یا بیشتر خدمات می دهد، 0i-TC برای عملیات تراشکاری بهینه شده است - به ویژه پیکربندی 2 محوره (X و Z) که اکثریت قریب به اتفاق کاربردهای تراش CNC را پوشش می دهد.

A20B-8200-0361 تنها کارت گرافیک / سروو در سیستم 0i-TC است. واحد کنترل کامل 0i-TC شامل: PCB اصلی 0i-C، کارت حافظه FROM/SRAM، این کارت گرافیک ترکیبی FSSB/ و پنل LCD است. این پشته جمع و جور چهار عنصری، مغز الکترونیکی کامل ماشین تراش است.

هنگامی که A20B-8200-0361 از کار می افتد، نمایشگر و ارتباط سروو به طور همزمان متوقف می شوند. ماشین تراش نمی تواند محورهای خود را حرکت دهد (بدون دستور FSSB) و نمی تواند محتوایی را نمایش دهد (عملکرد گرافیکی از بین رفته است). هر دو علامت با هم مشخصه این کارت دو کاره است.

سناریوهای کاربردی

نمایشگر خالی تراش 0i-TC و هشدار سروو:یک ماشین تراش CNC 0i-TC روشن می شود اما یک صفحه نمایش خالی را نشان می دهد و بلافاصله کدهای هشدار سروو تولید می کند. هر دو علامت که با هم اتفاق می‌افتند تأیید می‌کنند که A20B-8200-0361 به جای خرابی جداگانه سروو یا نمایشگر، جزء خراب است. جایگزینی هر دو عملکرد را به طور همزمان بازیابی می کند.

بازسازی تراش CNC:یک واحد کنترل تراش قدیمی 0i-TC تحت بازسازی سطح برد قرار می گیرد. A20B-8200-0361 در کنار برد اصلی و کارت حافظه جایگزین می شود تا کل عمر سرویس الکترونیکی واحد کنترل بازنشانی شود.

سوالات متداول

Q1: آیا A20B-8200-0361 می تواند در نسخه 0i-MC (مرکز ماشینکاری) پلت فرم 0i-C استفاده شود؟

A20B-8200-0361 منحصراً برای پیکربندی 0i-TC (مرکز چرخش) با دقیقاً 2 کانال سروو FSSB (محورهای X و Z) طراحی شده است. نوع مرکز ماشینکاری 0i-MC از یک کارت گرافیک/سروی متفاوت با کانال های FSSB اضافی برای پوشش 3 محور یا بیشتر استفاده می کند. بردهای فیزیکی متفاوت هستند و بین انواع TC و MC قابل تعویض نیستند.

Q2: آیا جایگزینی A20B-8200-0361 نیاز به پیکربندی مجدد تخصیص محور FSSB دارد؟

پارامترهای تخصیص محور FSSB در حافظه پارامتر SRAM CNC - نه در خود کارت A20B-8200-0361 ذخیره می شود. پس از نصب کارت جایگزین، CNC پارامترهای FSSB موجود را می خواند و ارتباط با تقویت کننده های سروو را دوباره برقرار می کند. اگر ماژول SRAM دست نخورده از سیستم اصلی منتقل شود، نیازی به وارد کردن مجدد پارامتر FSSB نیست.

Q3: نامگذاری سیستم CNC با A20B-8200-0361 سازگار است؟

سیستم‌های سازگار دارای علامت‌هایی در محدوده A02B-03xx-Bxxx هستند - به‌ویژه پیکربندی‌های 0i-TC. PCB اصلی 0i-C (A20B-8200-039x) برد میزبان است. قبل از سفارش، تعیین سیستم خاص را از مستندات دستگاه تأیید کنید.

Q4: اگر فقط صفحه نمایش در ماشین تراش 0i-TC از کار بیفتد، آیا A20B-8200-0361 نیاز به تعویض دارد؟

از آنجایی که سروو FSSB و عملکردهای گرافیکی برد فیزیکی یکسانی دارند، خرابی صفحه نمایش در ماشین تراش 0i-TC که هیچ آلارم سروو ندارد همچنان می تواند نشان دهنده یک خطای جزئی A20B-8200-0361 باشد. قبل از اینکه به این نتیجه رسیدید که کارت معیوب است، بررسی کنید که نور پس زمینه LCD و خود پنل LCD کار می کنند. اگر سخت افزار LCD سالم باشد و صفحه نمایش تاریک یا خراب بماند، بخش گرافیکی A20B-8200-0361 احتمالاً از کار افتاده است و برد نیاز به تعویض دارد.

Q5: قبل از جایگزینی A20B-8200-0361 چه داده های پشتیبان حیاتی است؟

کارت A20B-8200-0361 خود هیچ داده ذخیره شده ای ندارد. داده ها در کارت های حافظه FROM و SRAM نگهداری می شوند. قبل از تعویض A20B-8200-0361، یک نسخه پشتیبان کامل از تمام پارامترهای CNC، برنامه های قطعه، افست ابزار و افست های کاری از طریق عملکرد پشتیبان گیری ALL IO CNC انجام دهید. اگر باتری SRAM نیز هشدار ولتاژ پایین را نشان می دهد، ابتدا آن را تعویض کنید تا از از دست رفتن داده های SRAM در طول تعویض برد جلوگیری کنید.
