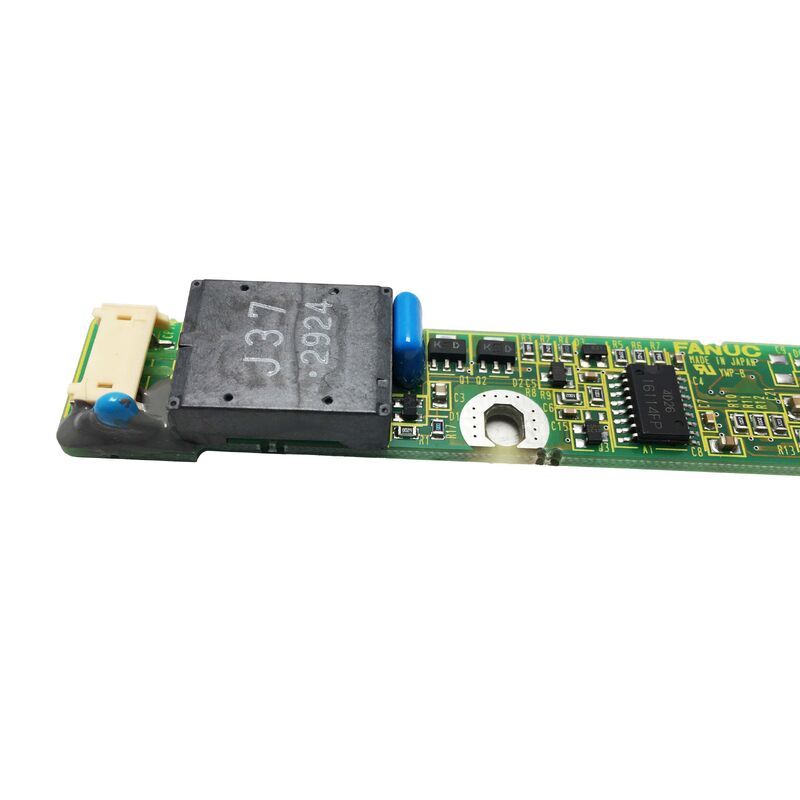

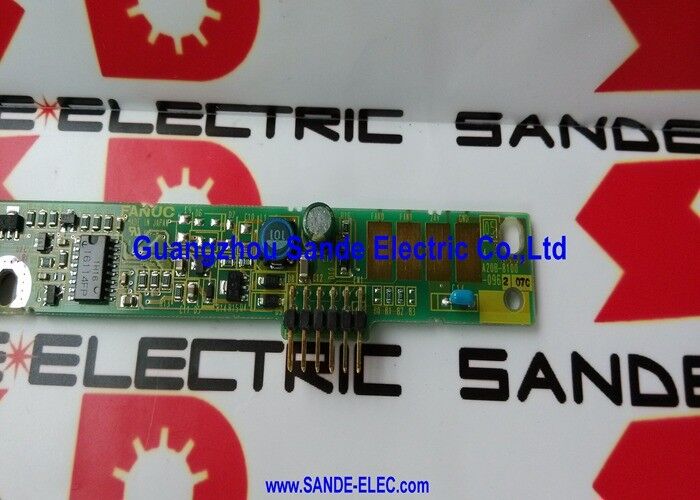

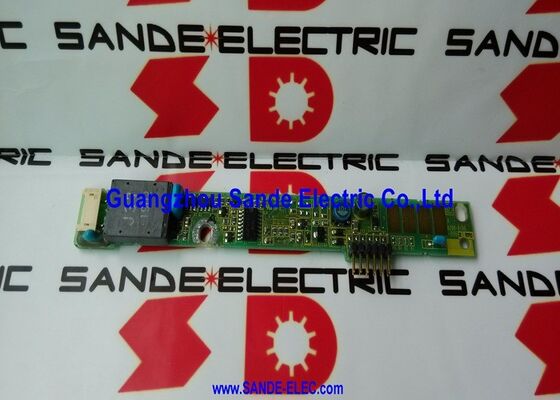

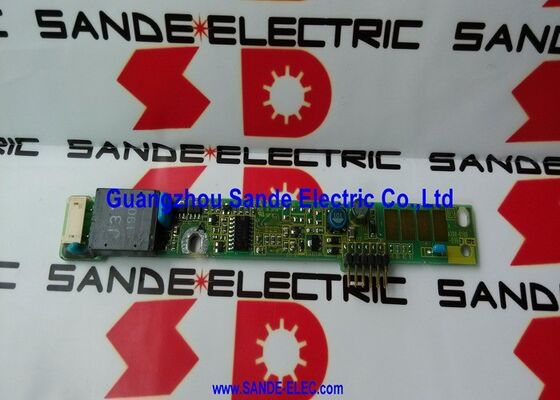

A20B-8100-0962 | کارت اینورتر ال سی دی FANUC - صفحه نمایش LCD CNC / 0 تا 40 درجه سانتیگراد / 80٪ RH / PCB منبع تغذیه نور پس زمینه

کاری که کارت اینورتر در نمایشگر CNC انجام می دهد

پنل LCD در رابط اپراتور FANUC CNC به دو چیز برای تولید یک تصویر قابل مشاهده نیاز دارد: سیگنال ویدیویی از CNC (که مشخص می کند چه چیزی باید نمایش داده شود) و نور پس زمینه پشت پانل (که نوری را فراهم می کند که تصویر را برای اپراتور قابل مشاهده می کند).

سیگنال ویدیویی از برد کنترل کننده نمایشگر CNC می آید. قدرت نور پس زمینه از کارت اینورتر تامین می شود.

نمایشگرهای CNC FANUC در دورانی که A20B-8100-0962 طراحی شد از نور پس زمینه CCFL (لامپ فلورسنت کاتد سرد) استفاده می کرد. لامپ‌های CCFL برای کار کردن به برق متناوب با فرکانس بالا و ولتاژ بالا نیاز دارند - معمولاً 500 ولت یا بیشتر در 40 تا 100 کیلوهرتز. منبع تغذیه DC CNC نمی تواند مستقیماً یک CCFL را هدایت کند. A20B-8100-0962 مداری است که این تبدیل را انجام می دهد: منبع تغذیه ولتاژ پایین DC را از CNC می گیرد و خروجی AC با فرکانس بالا و ولتاژ بالا تولید می کند که نور پس زمینه CCFL را هدایت می کند.

هنگامی که اینورتر A20B-8100-0962 از کار می‌افتد، نور پس‌زمینه پنل LCD خاموش می‌شود - نمایشگر کاملاً تاریک یا بسیار کم‌نور به نظر می‌رسد، حتی اگر CNC به طور معمول کار کند. تصویر از نظر فنی هنوز توسط مدار ویدئویی تولید می شود، اما بدون نور پس زمینه نامرئی است.

مشخصات کلیدی

مشخصات محیط عملیاتی

A20B-8100-0962 برای عملکرد در همان محیطی که واحد کنترل CNC ارائه می کند رتبه بندی شده است:

دما (0-40 درجه سانتیگراد):سیستم خنک کننده کابین کنترل CNC دمای داخلی را زیر حد عملیاتی 40 درجه سانتیگراد حفظ می کند. اگر خنک کننده کابینت خراب شود - فن متوقف شود، فیلتر هوا مسدود شود - دمای داخلی می تواند بالاتر از این حد باشد و اینورتر در کنار سایر بردها به خطر بیفتد.

رطوبت (≤80% RH، غیر متراکم):نیاز عدم چگالش مهم است. تراکم در بخش خروجی ولتاژ بالا کارت اینورتر می تواند مسیرهای رسانایی ایجاد کند که باعث ایجاد قوس، آسیب ردیابی یا خرابی قطعات می شود. نصب CNC در محیط‌های مرطوب (کارگاه‌های ریخته‌گری، پرس‌فروشی‌ها) باید از فشار مثبت کابینت اطمینان حاصل کند و آب‌بندی از ورود هوای مرطوب جلوگیری کند.

ارتفاع (≤1000 متر):در بالای 1000 متر، کاهش چگالی هوا بر مدیریت حرارتی ترانزیستورهای سوئیچینگ فرکانس بالا اینورتر تأثیر می گذارد. اینورترهای دارای رتبه استاندارد بالاتر از این ارتفاع بدون تأیید مناسب بودن با مستندات فنی FANUC توصیه نمی شوند.

سناریوهای کاربردی

نمایشگر CNC تاریک هنگام روشن شدن:یک واحد کنترل CNC FANUC به طور معمول روشن می شود - همه محورها پاسخ می دهند، برنامه ها اجرا می شوند، آلارم ها در وضعیت CNC داخلی وجود دارند - اما صفحه نمایش پانل اپراتور کاملاً تاریک است. فشار دادن دکمه ها پاسخ های CNC را تولید می کند که تأیید می کند CNC در حال اجرا است. آزمایش با منبع نور خارجی، تصویر ضعیفی را بر روی LCD نشان می‌دهد، که تأیید می‌کند پنل LCD و مدار ویدیو سالم هستند اما نور پس‌زمینه از کار افتاده است. کارت اینورتر A20B-8100-0962 تعویض شد. صفحه نمایش به روشنایی کامل باز می گردد.

کم نور شدن متناوب نمایشگر:صفحه نمایش پنل اپراتور CNC گاهی اوقات قبل از بازگشت به روشنایی عادی، به میزان قابل توجهی کم می شود. با گرم شدن دستگاه، این علامت بدتر می شود. اجزای اینورتر A20B-8100-0962 تخریب مرتبط با دما را نشان می دهند. جایگزینی فعال از خرابی کامل نور پس زمینه جلوگیری می کند.

سوالات متداول

Q1: چگونه خرابی کارت اینورتر را از خرابی پانل LCD تشخیص دهم؟

خرابی اینورتر باعث از بین رفتن نور پس زمینه می شود - پانل تاریک یا بسیار کم نور است، اما خود LCD دست نخورده است. خرابی پنل LCD معمولاً باعث نقص دائمی تصویر می شود: پیکسل های مرده، خطوط روی تصویر، یا خرابی جزئی نمایشگر. با تابش نور روشن به سطح LCD در یک زاویه کم، آزمایش کنید - اگر می توانید یک صفحه نمایش CNC را که به درستی رندر شده است به صورت ضعیف ببینید، سیگنال ویدئویی به LCD می رسد و اینورتر جزء خراب است. اگر پانل اعوجاج یا نواحی از دست رفته را نشان دهد، ممکن است خود پنل LCD مقصر باشد.

Q2: آیا می توان A20B-8100-0962 را با جایگزین های LCD با نور پس زمینه LED استفاده کرد؟

پنل های LCD با نور پس زمینه LED از اینورتر CCFL استفاده نمی کنند. پانل های LED شامل مدار راه انداز LED یکپارچه خود هستند یا سیگنال DC ولتاژ پایین را مستقیماً می پذیرند. اگر ال سی دی CCFL اصلی با یک پانل مقاوم سازی LED جایگزین شود، اینورتر A20B-8100-0962 معمولاً دور زده یا قطع می شود - نیازهای برق پانل LED متفاوت است. قبل از ادامه، الزامات اتصال بهسازی LED خاص را تأیید کنید.

Q3: چه چیزی باعث از کار افتادن اینورترهای CCFL در طول زمان می شود؟

خرابی اینورتر CCFL معمولاً مربوط به سن است. خازن های الکترولیتی در مدار اینورتر با گذشت زمان تخریب می شوند - ظرفیت خازنی را از دست می دهند یا مقاومت سری معادل (ESR) افزایش می یابد. با کاهش کیفیت خازن، فرکانس نوسان و ولتاژ خروجی اینورتر ناپایدار می شود. خود لامپ‌های CCFL نیز پیر می‌شوند - راندمان آنها کاهش می‌یابد و ولتاژ راه‌اندازی افزایش می‌یابد و فشار بیشتری بر اینورتر وارد می‌کند. ترکیب پیری لامپ و پیری خازن رایج ترین مکانیسم خرابی است.

Q4: آیا A20B-8100-0962 یک CNC یدکی استاندارد است یا یک قطعه مخصوص ماشین؟

کارت اینورتر A20B-8100-0962 یک شماره قطعه FANUC است - این یک جزء استاندارد CNC FANUC است، نه یک قطعه مخصوص ماشین. در چندین پیکربندی صفحه نمایش CNC FANUC که از سخت افزار اینورتر یکسان استفاده می کنند ظاهر می شود. این باعث می شود که آن را به یک یدکی قابل انبار برای تجهیزات نگهداری سیستم های CNC FANUC با واحدهای نمایشگر سازگار تبدیل کند.

Q5: پس از تعویض A20B-8100-0962، آیا تنظیم CNC مورد نیاز است؟

خیر. کارت اینورتر یک جزء منبع تغذیه خالص است - هیچ رابط دیجیتالی با CNC ندارد و هیچ پارامتر ذخیره شده ای ندارد. پس از نصب دستگاه تعویض و روشن کردن، نور پس زمینه باید بلافاصله بدون هیچ گونه مراحل پیکربندی CNC روشن شود. اگر صفحه نمایش پس از نصب لامپ تاریک باقی ماند، خود لامپ CCFL را بررسی کنید - ممکن است لامپ به طور مستقل به پایان عمر خود رسیده باشد.
