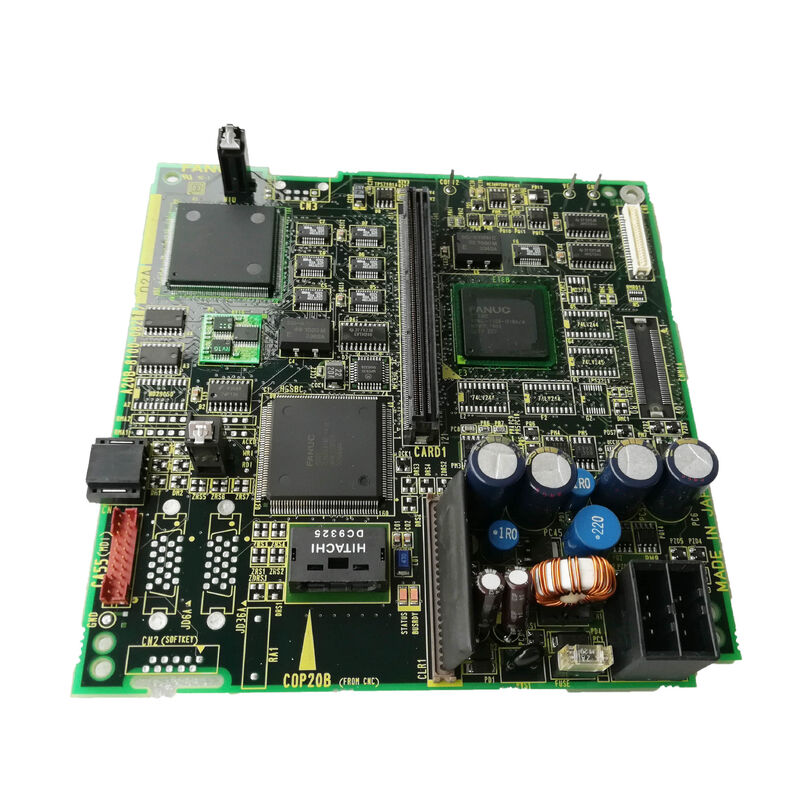

A20B-8100-0821 | PCB درایور LCD دیجیتال سری FANUC 0i-B — واحد LCD/MDI 8.4 اینچی / 9.5 اینچی / صفحه نمایش CNC F0i-B

صفحه نمایش LCD در 0i-B CNC - کاری که برد درایور انجام می دهد

رابط اپراتور FANUC Series 0i-B CNC یک واحد LCD/MDI مجزا است - یک مجموعه نمایشگر و صفحه کلید ترکیبی که به واحد کنترل اصلی CNC متصل می شود. پنل LCD رابط اپراتور را نشان می دهد: موقعیت های محور، محتوای برنامه، پیام های هشدار، جابجایی ابزار، و تمام صفحه های CNC.

بین سیگنال ویدئویی CNC و پنل LCD فیزیکی، PCB درایور LCD دیجیتال A20B-8100-0821 تبدیل حیاتی را انجام می دهد. داده‌های صفحه نمایش دیجیتال را از CNC دریافت می‌کند، آن را به سیگنال‌های زمان‌بندی خاص و سطوح ولتاژ مورد نیاز پانل LCD تبدیل می‌کند و آرایه پیکسلی پانل و کنترل نور پس‌زمینه را برای تولید یک تصویر نمایشگر خوانا با فرمت صحیح هدایت می‌کند.

بدون عملکرد صحیح A20B-8100-0821، پانل ال سی دی سیگنال های درایو نادرست یا بدون سیگنال دریافت می کند - در نتیجه صفحه نمایش خالی، تصویر خراب یا صفحه نمایش سوسو می شود.

مشخصات کلیدی

8.4 اینچ و 9.5 اینچ - دو اندازه نمایشگر، یک تخته

A20B-8100-0821 از هر دو پنل LCD 8.4 اینچی و 9.5 اینچی در محدوده واحد LCD/MDI 0i-B پشتیبانی می کند. این دو اندازه گزینه‌های مختلف پنل LCD فیزیکی را نشان می‌دهند که توسط سازندگان ماشین ابزار در نسل 0i-B استفاده می‌شود:

LCD 8.4 اینچی:اندازه صفحه نمایش جمع و جور که در پانل‌های اپراتور کوچکتر 0i-B CNC استفاده می‌شود - فضای کارآمد برای مراکز تراشکاری و مراکز ماشینکاری کوچک که املاک و مستغلات پانل اپراتور محدود است.

LCD 9.5 اینچی:پانل کمی بزرگ‌تر، ناحیه نمایش قابل خواندن‌تری را فراهم می‌کند - در سیستم‌های 0i-B که در آن پانل اپراتور بزرگ‌تر مشخص شده بود، استفاده می‌شود.

پارامترهای زمان‌بندی و سطوح سیگنال برد راننده از هر دو اندازه صفحه پشتیبانی می‌کنند و A20B-8100-0821 را به جایگزینی صحیح برای سیستم‌های 0i-B با هر دو اندازه صفحه تبدیل می‌کنند. قبل از سفارش، اندازه پنل فیزیکی را از واحد موجود تأیید کنید.

سناریوهای کاربردی

خرابی صفحه نمایش 0i-B:یک ماشین تراش CNC FANUC 0i-B یک صفحه نمایش خالی روی پانل اپراتور نشان می دهد. CNC به طور معمول به اجرای برنامه ها ادامه می دهد - تأیید می کند که واحد اصلی CNC دست نخورده است. بررسی ها تأیید می کند که پنل LCD و نور پس زمینه هنگام آزمایش با سیگنال خارجی عملکردی دارند. برد درایور ال سی دی A20B-8100-0821 در داخل واحد LCD/MDI به عنوان خطا شناسایی شده است. تعویض صفحه نمایش اپراتور را بازیابی می کند.

نمایش خرابی در مرکز ماشینکاری 0i-B:ال سی دی 8.4 اینچی مرکز ماشینکاری 0i-B نویسه های آشفته یا تصویری سوسوزن را نشان می دهد که با لرزش دستگاه تغییر می کند. A20B-8100-0821 یک خطای سیگنال متناوب ایجاد می کند. تعویض خرابی صفحه نمایش را برطرف می کند.

سوالات متداول

Q1: آیا A20B-8100-0821 با هر دو سیستم 0i-A و 0i-B سازگار است؟

CNC Tools LLC تأیید می کند که A20B-8100-0821 برای "کنترل های 0i-A، 0i-B" است. هر دو نسل 0i-A و 0i-B از معماری واحد LCD/MDI جداگانه مشابه با نمایشگرهای 8.4 و 9.5 اینچی استفاده کردند. قبل از سفارش، شماره قطعه واحد LCD/MDI خاص را با مستندات قطعات یدکی مربوط به CNC مربوطه تأیید کنید.

Q2: تفاوت بین PCB درایور LCD دیجیتال و درایور LCD آنالوگ چیست؟

یک درایور LCD دیجیتال، داده های نمایشگر را به عنوان سیگنال های دیجیتال مجزا که با رابط دیجیتال بومی پنل LCD مطابقت دارند، ارسال می کند. درایور آنالوگ داده های ویدئویی را به سیگنال آنالوگ پیوسته تبدیل می کند. پنل های LCD مدرن از رابط های دیجیتالی برای کیفیت تصویر بهتر و ایمنی در برابر نویز استفاده می کنند. A20B-8100-0821 نوع دیجیتالی است — مناسب برای فناوری LCD مورد استفاده در واحدهای نمایشگر CNC FANUC عصر 0i-B.

Q3: آیا خرابی A20B-8100-0821 می تواند به پنل LCD آسیب برساند؟

خرابی PCB راننده می تواند سطوح ولتاژ غیرعادی یا سیگنال های زمان بندی را در کانکتورهای ورودی پنل LCD ایجاد کند. در بیشتر موارد، خرابی برد درایور باعث می شود صفحه نمایش خالی شود یا محتوای خراب نشان داده شود بدون اینکه به خود پنل LCD آسیب دائمی وارد شود. با این حال، سطوح ولتاژ نادرست پایدار از یک مؤلفه درایور کوتاه می‌تواند به طور بالقوه بر پانل LCD فشار وارد کند. پس از نصب برد درایور جایگزین، پانل LCD را به صورت بصری بررسی کنید - قبل از اعلام تکمیل تعمیر، تأیید کنید که تصویر نمایشگر در تمام صفحه درست است.

Q4: آیا تعویض A20B-8100-0821 نیاز به تغییر پارامتر CNC دارد؟

خیر. PCB درایور LCD یک رابط نمایشگر سخت افزاری است - پارامترهای CNC را حمل نمی کند. پس از نصب A20B-8100-0821 جایگزین و وصل مجدد واحد LCD/MDI، CNC باید بلافاصله پس از روشن شدن بدون هیچ تغییری در پارامتر، نمایشگر درستی تولید کند. اگر پس از تعویض، محتوای نمایشگر نادرست تراز یا فرمت نشده است، بررسی کنید که پارامتر نوع نمایشگر CNC با اندازه پانل LCD نصب شده (8.4 اینچ یا 9.5 اینچ) مطابقت داشته باشد.

Q5: کابل سیگنالی که واحد LCD/MDI را به واحد اصلی CNC متصل می کند چیست؟

واحد LCD/MDI جداگانه از طریق کابل سیگنال نمایشگر اختصاصی به برد اصلی CNC متصل می شود. این کابل داده های صفحه نمایش دیجیتال (سیگنال ویدیویی در LVDS یا فرمت دیجیتال مشابه)، ریل های منبع تغذیه برای واحد LCD/MDI، و سیگنال صفحه کلید را برمی گرداند. نوع کابل و کانکتور در دفترچه راهنمای اتصال FANUC Series 0i-B تعریف شده است. هنگام بررسی عیوب نمایشگر باید وضعیت کابل بررسی شود - کابل سیگنال آسیب دیده یا ضعیف می تواند علائمی مشابه یک برد A20B-8100-0821 خراب کند.
