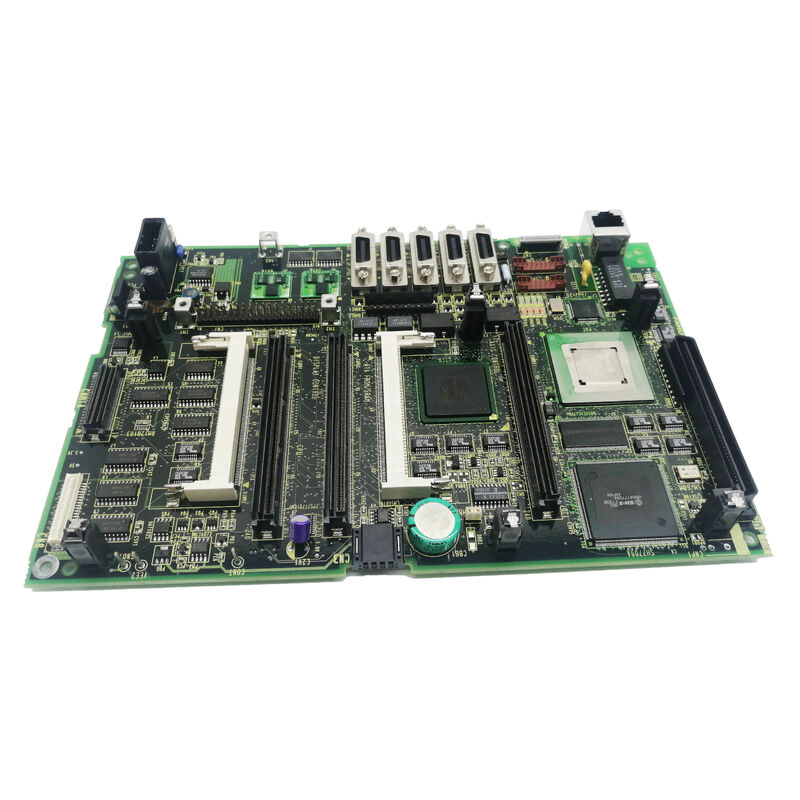

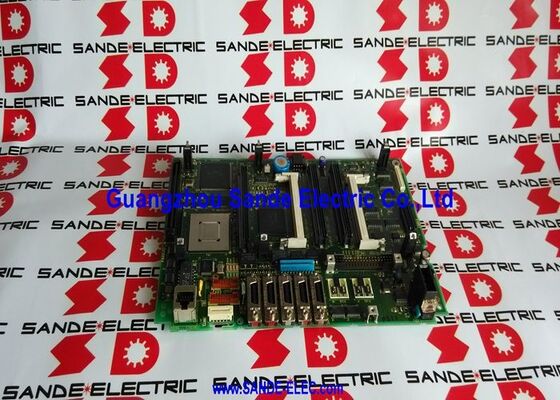

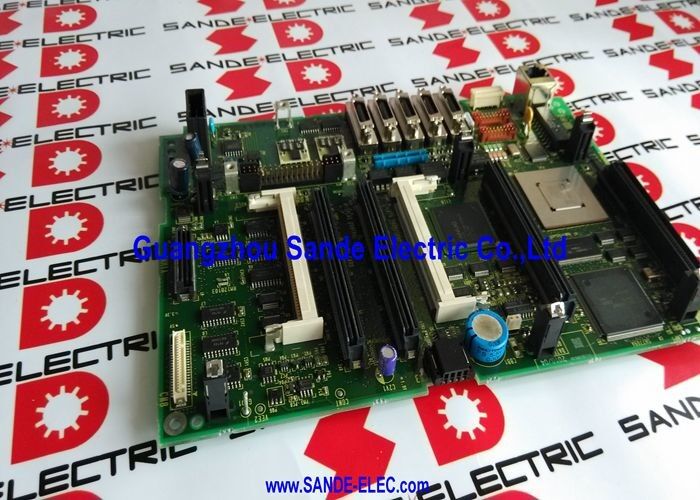

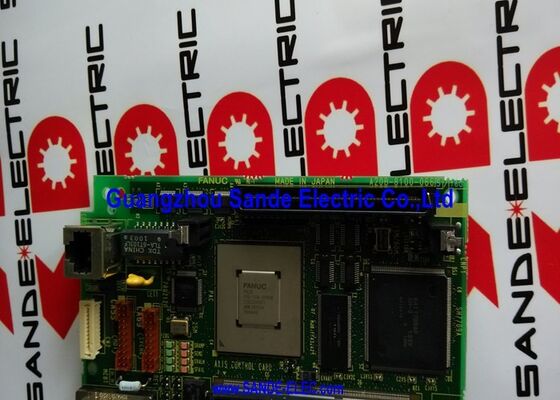

صفحه PCB A20B-8100-0665 A20B81000665 A2OB-81OO-O665

A20B-8100-0665∙ FANUC سری 21i-B صفحه اصلی پردازنده ∙ Ethernet / PMC-SB7 / 21i-MB و 21i-TB / مادربرد پس زمینه زرد

سری 21i-B FANUC i-Series Compact CNC Platform

FANUC سری 21i-B یکی از اعضای خانواده CNC FANUC سری i است.و یکپارچه اترنت به سیستم عامل های فشرده CNCدر داخل سری I:

21i-MB:نسخه مرکز ماشین آلات سری 21i-B serving برای مراکز ماشین آلات عمودی و افقی با مداخله چند محور، تماس سخت و عملکرد کامل مرکز ماشین آلات.

21i-TB:نوع مرکز چرخش که به چرخ CNC و مراکز چرخش با پشتیبانی چرخه چرخش G-code ، برش رشته و توابع خاص چرخ خدمت می کند.

A20B-8100-0665 صفحه اصلی CPU مشترک با هر دو نوع است. صفحه اصلی که پردازش اولیه CNC ، ارتباطات اترنت و کنترل توالی PMC-SB7 در آن یکپارچه شده است.

مشخصات کلیدی

PMC-SB7 قابلیت برنامه دنباله ای پیشرفته

PMC-SB7 بالاترین قابلیت PMC (کنترلر ماشین قابل برنامه ریزی) موجود در سیستم CNC سری 21i-B است.PMC یک PLC یکپارچه CNC است که منطق توالی ابزار ماشین را موازی با حرکت محور CNC اجرا می کند:

ظرفیت برنامه نردبان:PMC-SB7 ظرفیت گسترده ای از نمودار نردبان را فراهم می کند که منطق دنباله ای کامل از ماشین آلات پیچیده با محورهای متعدد، ابزارها و ابزارها را تغییر می دهد.و قفل ایمنی پیچیده.

اسکن سریع:PMC-SB7 برنامه نردبان را با سرعت اسکن سریع اجرا می کند و اطمینان حاصل می کند که پاسخ های I / O ابزار ماشین به اندازه کافی سریع برای نیازهای کنترل ماشین در زمان واقعی است.

ظرفیت I/O:مشخصات PMC-SB7 از حداکثر تعداد نقاط I/O موجود در پلت فرم سری 21i-B پشتیبانی می کند که به ماشین های پیچیده با I/O سنسور و محرک گسترده خدمت می کند.

سناریوهای کاربرد

خطای سیستم سی ان سی سری 21i-Bیک مرکز فرآوری FANUC 21i-MB دچار نقص های CNC در سطح سیستم می شود.بعد از بررسی کارت پردازنده CPU و ماژول های حافظه، مادربرد A20B-8100-0665 به عنوان خطای شناسایی شده است. تعویض با پارامتر کامل و بازگرداندن برنامه دستگاه را به تولید باز می گرداند.

خطای تابع اترنت در 21i-B:یک مرکز چرخش سری 21i-TB اتصال اترنت را از دست می دهد انتقال برنامه DNC و نظارت از راه دور از دست می رود. A20B-8100-0665 به عنوان صفحه ای که رابط اترنت را در بر می گیرد شناسایی می شود.تعویض اتصال شبکه را بازگرداند.

سوالات عمومی

سوال1: تفاوت بین A20B-8100-0665 و A20B-8100-0661 یا شماره های مشابه در نزدیکی آن چیست؟

سری A20B-8100 شامل برد های اصلی CPU برای چندین سیستم عامل CNC FANUC i-series است. A20B-8100-0661 صفحه اصلی CPU 18i-B است. A20B-8100-0665 مخصوص به 21i-B است.این تخته ها برای سیستم عامل های CNC خاص هستند. تخته 21i-B را نمی توان جایگزین تخته 18i-B کرد یا برعکس.- قبل از سفارش، مدل نصب شده CNC را از برچسب شناسایی واحد کنترل تأیید کنید.

س2: پس از تعویض A20B-8100-0665، آیا باید تمام داده های CNC بارگذاری شوند؟

بله ‬ تعویض صفحه اصلی CPU نیاز به بارگذاری مجدد کامل تمام داده های CNC دارد: برنامه های قطعات، پارامترهای محور، پارامترهای سرو، برنامه نردبان PMC، داده های جابجایی ابزار،و تمام پیکربندی سیستم. خود برد حاوی هیچ داده ی کاربر دائمی نیست. تمام داده ها در ماژول های حافظه SMD (SRAM، FROM) که بر روی برد نصب شده اند قرار دارند. قبل از تعویض ،اطمینان حاصل کنید که یک نسخه پشتیبان کامل و تأیید شده از تمام داده های CNC در دسترس است.

سوال 3: آیا می توان پردازنده CPU (A20B-3300-031x) را از قدیمی به A20B-8100-0665 جدید منتقل کرد؟

در برخی موارد اگر کارت پردازنده CPU آسیب ندیده باشد می توان آن را منتقل کرد.جايگزين کردنش با مادربرد اين عدم قطعيت رو از بين مي برهاز کتابچه راهنمای نگهداری FANUC سری 21i-B که مربوط است تأیید کنید که آیا باید پردازنده را تعویض یا جایگزین جدید کنید.

سوال ۴: چه آژیراتی در CNC 21i-B به طور خاص به یک خطای A20B-8100-0665 اشاره می کنند؟

خطاهای سطح مادربرد در سری 21i-B به طور معمول به صورت: شکست در تکمیل خود تست روشن شدن با کد خطای نمایش داده شده در صفحه هشدار CNC،کد های "آلارم سیستم" یا "آلارم سخت افزار" که نمی توانند به هیچ کارت محیطی نسبت داده شوند، هشدار های تکراری "تعداد RAM" یا "خطای ROM" با وجود ماژول های حافظه خوب، یا از دست دادن کامل عملکرد نمایش / MDI.این باید از خطاهای ماژول حافظه (که کد خطای مربوط به ماژول خاص را تولید می کند) و خطاهای پردازنده CPU قبل از محکوم کردن مادربرد متمایز شود.

س5: آیا A20B-8100-0665 از هر دو پیکربندی 21i-MB و 21i-TB پشتیبانی می کند؟

بله A20B-8100-0665 مادربرد برای نسل 21i-B در هر دو مرکز ماشینکاری (21i-MB) و مرکز چرخش (21i-TB) و همچنین سایر پیکربندی های 21i-B است.نوع ماشین (MB یا TB) توسط نرم افزار CNC و پارامترهای بارگذاری شده در ماژول های حافظه تعیین می شود.
