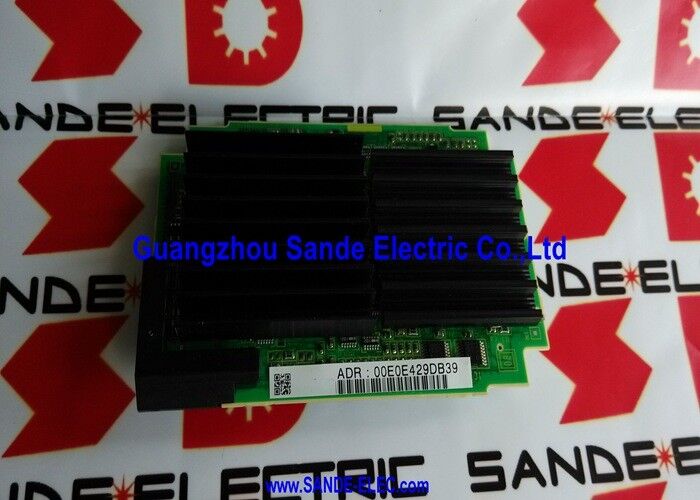

FANUC CPU BOARD A20B-3300-0472 A2OB-33OO-O472 A20B33000472

A20B-3300-0472 FANUC A6 CPU ماژول 128MB SDRAM / سری 30i / پلاگین در کارت پردازنده

سری 30i ️ پلتفرم پیشرفته ای که این کارت برای آن کار می کند

FANUC سری 30i در بالای خانواده محصولات CNC نسل i FANUC قرار دارد یک پلتفرم ساخته شده برای سخت ترین کاربردهای ماشینکاری.در حالی که 0i-D ماشین آلات استاندارد و 31i/32i ماشین آلات چند محوری معتدل پیچیده را اداره می کند، 30i براي:

حداکثر تعداد محورها:تا ۴۰ محور کنترل شده در ۱۰ مسیر کنترل امکان سلول های تولیدی انعطاف پذیر کاملا خودکار، خطوط انتقال چند پیچ و ماشین های ترکیبی پردازش موازی را فراهم می کند.

برش سریع:AI کنتور کنترل II (AICC II) ، nano interpolation، و HRV4 بالا پاسخ کنترول جریان ترکیب برای حمایت از سرعت بالا از مرد و قالب ماشینکاری و

شکل گیری قطعات هوافضا در سرعت هایی که باعث ایجاد خطاهای زیر در CNC های با مشخصات پایین تر می شود.

قابلیت ماشین مرکب:عملیات چرخش همزمان آسیاب، چرخش چند پیچ همگام و هماهنگی بین مسیرها اجازه می دهد تا یک CNC 30i جایگزین آنچه قبلاً نیاز به دو یا چند CNC جداگانه داشت.

A20B-3300-0472 ماژول پردازنده است که این پلت فرم را تقویت می کند ، کارت پردازنده نصب شده در صفحه اصلی پردازنده 30i که برنامه کنترل زمان واقعی CNC را اجرا می کند.

مشخصات کلیدی

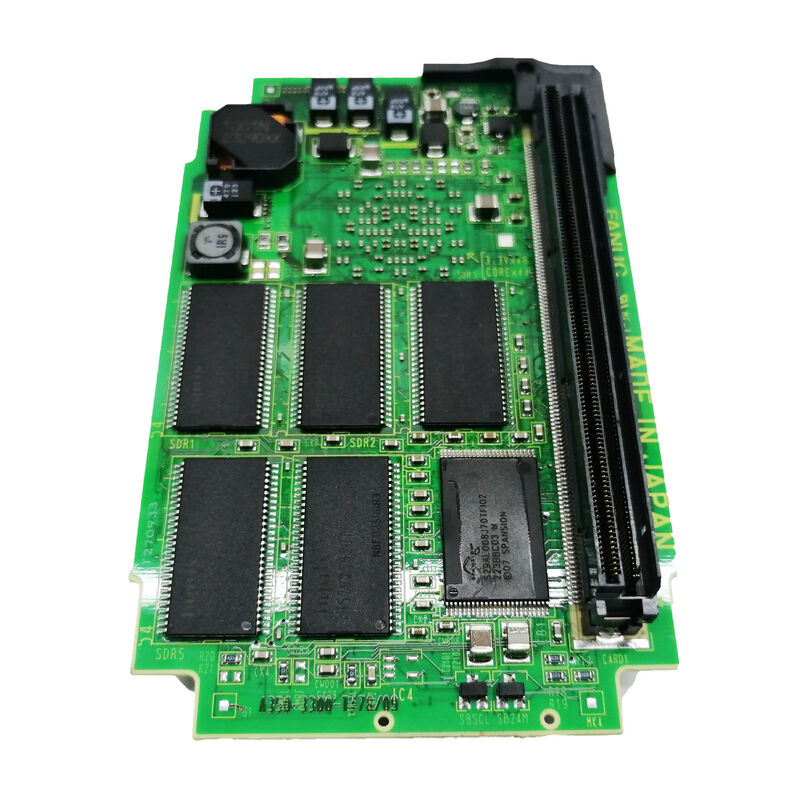

128MB SDRAM ️ حافظه کاری برای یک سیستم ۴۰ محوری

حافظه 128MB SDRAM در A20B-3300-0472 حافظه کاری در دسترس محیط پردازش زمان واقعی 30i است. در یک پیکربندی 40 محور، 10 مسیر، CNC باید همزمان:

• داده های موقعیت و محاسبات مداخله برای ۴۰ محور
• صف های فرمان سرو برای تمام محورهای فعال در تمام مسیرها
• زمینه اجرای نردبان PMC برای مسیرهای چندگانه
• داده های بافر برنامه برای تمام مسیرهای فعال
• نرم افزار سیستم، نرم افزار گزینه و داده های زمان اجرا آنها

128 مگابایت در مقایسه با نسل های قبلی CNC، یک اختصاص حافظه کاری قابل توجهی را نشان می دهد.با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این حال، با این است.

سناریوهای کاربرد

خطای ماژول پردازنده CNC 30i:یک مرکز ماشینکاری FANUC 30i کد های هشدار سیستم را به سمت کارت پردازنده توسعه می دهد. تمام توابع محوری مهار می شوند. پس از تأیید اینکه صفحه اصلی، ماژول های حافظه و منبع برق سالم هستند،A20B-3300-0472 جایگزین می شود. سي ان سي به طور طبيعي کار ميکنه

ماژول پردازنده کنترل کننده ربات:A20B-3300-0472 همچنین به کنترل کننده های ربات FANUC که از سخت افزار صفحه اصلی مشابه استفاده می کنند، خدمت می کند.یادداشت برای پشتیبان گیری "Fanuc Robot data stored in the memory modules" قبل از تعویض به برنامه های کنترل کننده ربات به همان اندازه که برنامه های CNC اعمال می شود.

سوالات عمومی

سوال1: آیا A20B-3300-0472 حاوی نرم افزار خاصی برای CNC است؟

شماره. نرم افزار سیستم CNC در ماژول های FROM ذخیره شده است ️ قطعات پلاگین جداگانه. A20B-3300-0472 فقط سخت افزار پردازش است: SDRAM آن حافظه کاری است که CPU در زمان اجرا استفاده می کند ،نه ذخیره سازی مداوم. تعویض A20B-3300-0472 بر محتوای FROM یا پارامترهای ذخیره شده در SRAM تأثیر نمی گذارد، به شرطی که این ماژول ها دست نخورده باقی بمانند.

سوال2: قبل از جایگزینی A20B-3300-0472 در یک سیستم 30i، چه پشتیبان گیری از داده ها ضروری است؟

پشتیبان گیری تمام داده های پارامتر و داده های برنامه برای تمام مسیرهای کنترل فعال در یک سیستم چند مسیر 30i، این بدان معنی است که پارامترها و برنامه ها برای هر مسیر به طور جداگانه پشتیبان گیری می شوند.همچنین از تمام داده های ابزار پشتیبان گیری کنید، داده های مختصات کار، و نردبان و داده های PMC. در یک برنامه رباتیک، تمام برنامه های رباتیک و متغیرهای سیستم را پشتیبان بگیرید. پیش از هر گونه دستکاری هیئت مدیره، پشتیبان گیری را انجام دهید.

سوال 3: A20B-3300-0472 (نوع A6) از نظر عملکرد با A20B-3300-0475 (نوع A3) چگونه مقایسه می شود؟

هر دو ماژول CPU DRAM 128MB در خانواده A20B-3300 هستند، اما برای نسل های مختلف CNC و انواع صفحه اصلی:

• A20B-3300-0475 (نوع A3): برای سیستم های 0i-D (سیریای i در رده های ابتدایی و متوسط)
• A20B-3300-0472 (نوع A6): برای سری 30i (سیری i چند محوری پیشرفته)

نوع A6 به یک پلت فرم CNC با عملکرد بالاتر با تعداد محور های بیشتر، مسیرهای کنترل بیشتر و الزامات پردازش زمان واقعی بیشتر هدف قرار می دهد. آنها قابل تعویض نیستند.

سوال 4: اگر حافظه 128MB SDRAM در A20B-3300-0472 به طور جزئی شکست بخورد چه اتفاقی می افتد؟

خرابی حافظه جزئی در حالی که برخی از سلول های حافظه معیوب هستند اما ماژول هنوز هم تا حدودی راه اندازی می شود معمولا به عنوان آلارم های سیستم متناوب، تنظیم مجدد غیر قابل توضیح CNC،یا محتوای نمایش خراب شده. این علائم می تواند شبیه به سایر نقص ها باشد. یک شکست کامل و مداوم حافظه باعث می شود که CNC در آزمایش خود قدرت خود شکست بخورد و از راه اندازی عادی جلوگیری کند. در هر دو مورد،جايگزين کردن A20B-3300-0472 مشکل حافظه رو حل ميکنه.

س5: آیا می توان A20B-3300-0472 را قبل از نصب آزمایش کرد؟

A20B-3300-0472 نیاز به صفحه اصلی میزبان برای کار دارد دنباله ی بوت را مشاهده کنیدیک ماژول که مشکوک به معیوب است (از یک منبع بد شناخته شده) می تواند با جایگزینی آن در یک سیستم 30i کار اگر یکی از آنها در دسترس باشد، آزمایش شود..
