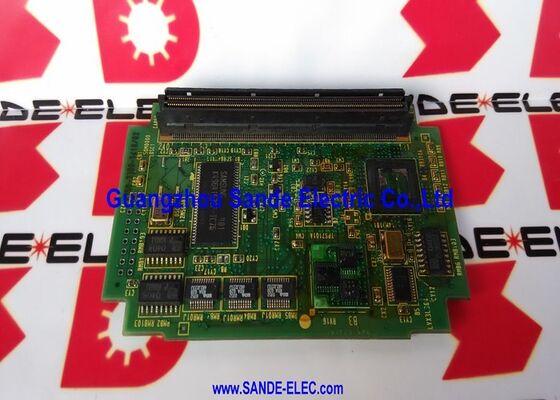

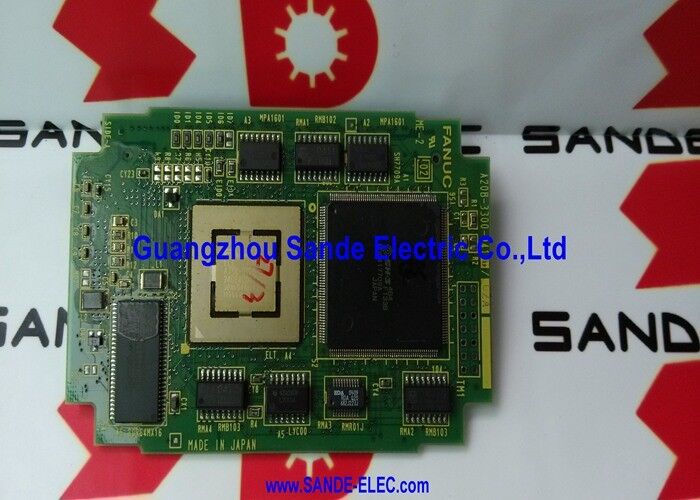

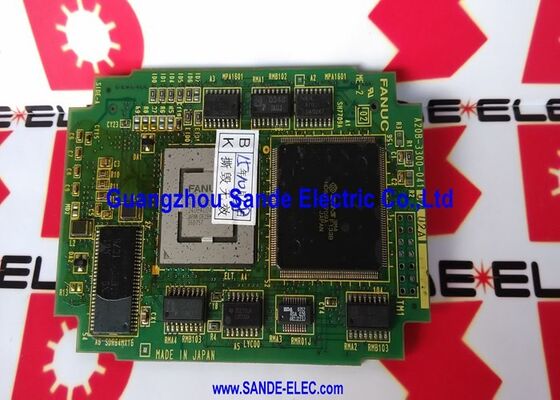

صفحه مدار Fanuc A20B-3300-0410 A20B-3300-0410

A20B-3300-0410 | ماژول کنترل صفحه نمایش CRT 9 اینچی FANUC - صفحه نمایش CRT تک رنگ / رابط اپراتور CNC / سری A20B-3300

CRT 9 اینچی - پنجره اپراتور به داخل CNC

هر تعامل بین مرکز ماشینکاری یا اپراتور ماشین تراش و نرم افزار CNC از صفحه نمایش عبور می کند. اپراتور موقعیت‌های محور فعلی را می‌خواند، مقادیر افست ابزار را وارد می‌کند، کدهای هشدار را بررسی می‌کند، خطوط برنامه را ویرایش می‌کند، و سیستم منوی CNC را هدایت می‌کند - همه از طریق صفحه نمایش 9 اینچی روبروی آنها. بدون نمایشگر کارآمد، توانایی اپراتور برای تعامل با CNC به شدت به خطر می افتد.

A20B-3300-0410 ماژولی است که این نمایشگر را هدایت می کند. داده های نمایشگر را از پردازنده اصلی CNC دریافت می کند و آن را به سیگنال های ویدئویی آنالوگ تبدیل می کند که CRT 9 اینچی را هدایت می کند - سیگنال های انحراف افقی و عمودی، سیگنال شدت (برای CRT تک رنگ، یک کانال روشنایی منفرد)، و پالس های همگام سازی که پرتو الکترونی را با محتوای تصویر همگام می کند.

اطلاعات کلیدی محصول

چگونه یک ماژول کنترل صفحه نمایش CRT کار می کند

پردازنده اصلی CNC محتوای نمایشی را به عنوان جریانی از کاراکترها و داده های گرافیکی تولید می کند - متن، اعداد و عناصر گرافیکی ساده که صفحه نمایش CNC را تشکیل می دهند. این داده ها به ماژول نمایش A20B-3300-0410 منتقل می شود که چندین مرحله تبدیل را انجام می دهد:

ارائه کاراکتر:این ماژول داده های کد کاراکتر را از CNC می خواند و آن را به الگوهای پیکسلی مورد نیاز برای ترسیم کاراکترهای الفبایی عددی قابل تشخیص در CRT تبدیل می کند. نمایشگرهای CNC FANUC از یک مجموعه کاراکتر تعریف شده استفاده می کنند - حافظه فونت ماژول الگوی پیکسل را برای هر کاراکتر نگه می دارد.

همگام سازی زمان:این ماژول سیگنال های همگام افقی و عمودی را تولید می کند که اسکن شطرنجی پرتو الکترونی CRT را کنترل می کند. زمان همگام سازی باید دقیقاً با فرکانس انحراف مانیتور CRT مطابقت داشته باشد. زمان‌بندی نادرست باعث می‌شود که تصویر بچرخد، تکان بخورد یا ظاهر نشود.

مدولاسیون شدت:همانطور که پرتو الکترونی صفحه را جارو می کند، ماژول شدت آن را بر اساس روشن بودن یا تاریک بودن موقعیت پرتو فعلی تعدیل می کند. این کار نویسه‌های فسفری سفید یا سبز را روی پس‌زمینه تیره مشخصه نمایشگرهای تک رنگ CNC CRT ایجاد می‌کند.

هنگامی که A20B-3300-0410 از کار می افتد، CRT خالی می شود یا یک تصویر خراب و ناپایدار نمایش می دهد - در حالی که عملکردهای ماشینکاری CNC بدون تاثیر ادامه می یابد.

سناریوهای کاربردی

خرابی نمایشگر CNC:یک مرکز ماشینکاری CNC FANUC روشن می شود و به طور معمول کار می کند - موقعیت های محور به روز می شود، برنامه اجرا می شود و آلارم ها پاک می شوند - اما صفحه نمایش 9 اینچی هیچ محتوایی را نشان نمی دهد. سخت افزار مانیتور CRT تست شده و سالم است. ماژول کنترل صفحه نمایش A20B-3300-0410 به عنوان خطا شناسایی شده است. تعویض صفحه نمایش اپراتور را بازیابی می کند.

خرابی جزئی نمایشگر:CRT 9 اینچی در ماشین تراش CNC FANUC محتوای صفحه نمایش جزئی را نشان می دهد - برخی از کاراکترها به درستی ظاهر می شوند اما برخی دیگر گم یا خراب شده اند. خطا در مدار تولید کاراکتر ماژول A20B-3300-0410 ردیابی می شود. تعویض صفحه نمایش کامل و تمیز را بازیابی می کند.

سوالات متداول

Q1: آیا A20B-3300-0410 می تواند یک CRT یا LCD 14 اینچی را به جای CRT 9 اینچی درایو کند؟

A20B-3300-0410 برای هندسه انحراف و نیازهای زمان بندی همگام سازی یک CRT 9 اینچی کالیبره شده است. یک CRT 14 اینچی دارای شرایط انحراف و زمان بندی متفاوت است. هندسه تصویر نادرست خواهد بود. نمایشگرهای LCD به سیگنال ویدئویی دیجیتال یا فرمت VGA نیاز دارند - نه سیگنال‌های درایو CRT آنالوگ تولید شده توسط A20B-3300-0410. برای سیستم های CRT رنگی 14 اینچی، از ماژول صفحه نمایش 14 اینچی مناسب استفاده کنید. برای تعویض LCD، مبدل مناسب CRT به LCD یا بهسازی صفحه نمایش مورد نیاز است.

Q2: خرابی ماژول نمایشگر از نظر ظاهری با یک لوله CRT خراب تفاوت دارد؟

خرابی لوله CRT پیشرونده است - کم نور شدن تدریجی، از دست دادن فوکوس، کاهش روشنایی، یا یک خط افقی روشن به دلیل از بین رفتن انحراف عمودی. خرابی ماژول نمایشگر معمولاً ناگهانی است - تصویر به طور کامل ناپدید می شود یا بلافاصله بدون تخریب تدریجی خراب می شود. آزمایش با جایگزینی یک ماژول نمایشگر خوب (یا یک لوله CRT خوب در همان خروجی های سیگنال) خطا را به یک جزء جدا می کند.

Q3: آیا تعویض A20B-3300-0410 نیاز به تنظیم پارامتر CNC دارد؟

خیر. ماژول نمایشگر یک جزء سخت افزاری است - پارامترهای CNC را ذخیره نمی کند یا به پیکربندی نرم افزار نیاز ندارد. پس از نصب جایگزین و روشن کردن، CNC محتوای نمایشگر خود را در ماژول بارگذاری می کند و نمایشگر اپراتور باید بلافاصله بازیابی شود. هیچ تغییر پارامتر یا مراحل پیکربندی نرم افزار مورد نیاز نیست.

Q4: آیا می توان از CRT 9 اینچی به یک صفحه نمایش LCD با صفحه تخت ارتقا داد؟

راه حل های مقاوم سازی LCD برای سیستم های CNC FANUC جایگزین CRT 9 اینچی با یک صفحه نمایش تخت مدرن می شود. چنین بازسازی‌هایی معمولاً از یک پنل LCD سازگار با سیگنال خروجی ویدیوی CNC استفاده می‌کنند که اغلب با یک مبدل فرمت ویدیو ترکیب می‌شود. ممکن است ماژول A20B-3300-0410 در سیستم باقی بماند تا سیگنال ویدیویی را که مبدل ال‌سی‌دی مقاوم‌سازی می‌پذیرد تولید کند - یا ممکن است به‌روزرسانی شامل جایگزینی کامل رابط نمایشگر باشد. با یک ارائه دهنده خدمات CNC واجد شرایط FANUC برای رویکرد مقاوم سازی صحیح LCD برای مدل خاص CNC مشورت کنید.

Q5: رابطه بین A20B-3300-0410 و گزینه گرافیکی CNC چیست؟

A20B-3300-0410 صفحه نمایش استاندارد اپراتور را هدایت می کند - صفحه نمایش مبتنی بر کاراکتر CNC برای ورود پارامترها، ویرایش برنامه و نمایش هشدار. سیستم های CNC FANUC به صورت اختیاری می توانند یک عملکرد گرافیکی جداگانه داشته باشند که نمایشگرهای گرافیکی مسیر ابزار را تولید می کند. عملکرد گرافیکی ممکن است از یک ماژول گرافیکی جداگانه (مانند یک گزینه گرافیکی رنگی) علاوه بر ماژول نمایش استاندارد استفاده کند. A20B-3300-0410 صفحه نمایش استاندارد را بدون در نظر گرفتن اینکه آیا گزینه گرافیکی نصب شده است هدایت می کند.
