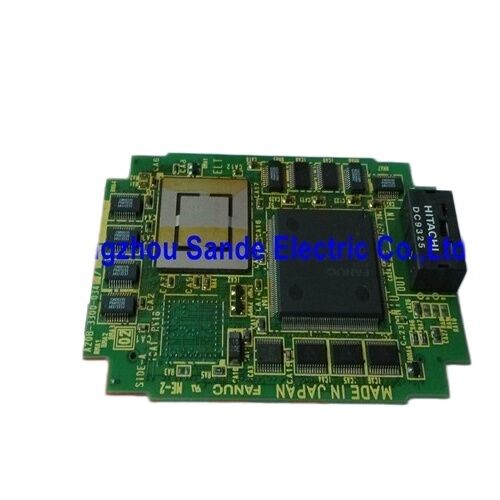

صفحه نمایش سفارشی Fanuc LCD PCB A20B-3300-0340

A20B-3300-0340 | کارت کنترل FANUC LCD / MDI - اترنت جاسازی شده / صفحه نمایش 7.2 اینچی / 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 — سه عملکرد در یک کارت پلاگین

A20B-3300-0340 یک کارت رایانه شخصی پلاگین فشرده است که سه عملکرد مجزا را در واحد کنترل CNC سری i FANUC انجام می دهد:

درایو نمایشگر LCD:این کارت سیگنال ویدیویی را برای پنل LCD 7.2 اینچی CNC تولید می کند - خروجی نمایشگر را برای رابط اپراتور CNC ارائه می دهد. تمام اطلاعات بصری که اپراتور روی صفحه می بیند - نمایش موقعیت، محتوای برنامه، صفحات پارامتر، گرافیک مسیر ابزار، متن زنگ هشدار، و صفحه های تشخیصی - از طریق A20B-3300-0340 تولید می شود.

رابط MDI (ورودی دستی داده):این کارت رابط ارتباطی با پنل صفحه‌کلید MDI را مدیریت می‌کند - دستگاه ورودی اپراتور برای وارد کردن داده‌ها، انتخاب حالت‌ها و پیمایش صفحه‌های CNC. بدون رابط MDI کارآمد، اپراتور نمی تواند برنامه ها را وارد کند یا پارامترها را به صورت محلی تغییر دهد.

اترنت جاسازی شده:این کارت یک پورت اترنت را ارائه می‌کند که FANUC CNC را به شبکه کارخانه متصل می‌کند - انتقال برنامه DNC (کنترل عددی مستقیم)، نظارت از راه دور، جمع‌آوری داده‌ها و تشخیص سیستم CNC از یک رایانه شخصی شبکه‌ای بدون نیاز به کابل‌کشی سریال RS-232 را امکان‌پذیر می‌کند.

مشخصات کلیدی

اترنت جاسازی شده - قابلیت اتصال به شبکه برای کنترل‌های 16i/18i/21i-B

پورت اترنت تعبیه شده در A20B-3300-0340 پیشرفت قابل توجهی در نسل سری iB بود - اتصال CNC به طور مستقیم به اترنت استاندارد 10/100 بدون برد ارتباطی جداگانه:

عملیات DNC:بخشی از برنامه های ذخیره شده در شبکه می توانند مستقیماً به حافظه CNC منتقل شوند یا در حالت "drip-feed" از سرور شبکه اجرا شوند. برنامه های بزرگ بیش از حد بزرگ برای حافظه داخلی CNC می توانند مستقیماً از شبکه ماشین کاری شوند.

نظارت از راه دور:اتصال اترنت سیستم‌های نظارت سطح کارخانه را قادر می‌سازد تا داده‌های وضعیت CNC - موقعیت محور، نام برنامه، وضعیت هشدار و تعداد تولید - را از یک رایانه شخصی متمرکز بخوانند.

سناریوهای کاربردی

خرابی نمایشگر در مرکز ماشینکاری 18i-B:یک مرکز ماشینکاری FANUC 18i-MB خروجی نمایشگر را از دست می دهد - با وجود اینکه CNC روشن می شود، ال سی دی یک صفحه خالی را نشان می دهد. کارت نمایش A20B-3300-0340 به عنوان خطا شناسایی شده است. جایگزینی خروجی نمایشگر، عملکرد MDI و اتصال اترنت را بازیابی می کند.

خرابی پورت اترنت:یک کنترل 21i-B اتصال شبکه خود را از دست می دهد - انتقال برنامه DNC با شکست مواجه می شود. رابط اترنت A20B-3300-0340 به عنوان خطا شناسایی شده است.

سوالات متداول

Q1: آیا A20B-3300-0340 با هر دو صفحه نمایش 7.2 اینچی تک و رنگی LCD کار می کند؟

بله — A20B-3300-0340 از پنل های LCD تک رنگ 7.2 اینچی و رنگی پشتیبانی می کند. صفحه نمایش خاص نصب شده بر روی CNC تعیین می کند که خروجی تک است یا رنگی - خود کارت با هر دو نوع پانل سازگار است. قبل از اینکه فرض کنید کارت جایگزین صفحه نمایش را از تک رنگی به رنگی یا برعکس تغییر می دهد، نوع پنل نمایش موجود را بررسی کنید.

Q2: اگر A20B-3300-0340 خراب شود چه اتفاقی برای MDI و عملکردهای شبکه می افتد؟

از آنجایی که هر سه عملکرد - نمایشگر، MDI و اترنت - توسط A20B-3300-0340 مدیریت می شوند، خرابی کارت معمولاً هر سه را به طور همزمان تحت تأثیر قرار می دهد. یک صفحه نمایش خالی یا منجمد همراه با کلیدهای MDI که پاسخگو نیستند و اتصال شبکه از دست رفته یک نشانگر تشخیصی قوی است که A20B-3300-0340 جزء معیوب است.

Q3: آیا A20B-3300-0340 با FANUC 0i-B و همچنین 16i/18i/21i-B سازگار است؟

بله - A20B-3300-0340 برای سیستم های CNC FANUC 0i-B، 16i-B، 18i-B، و 21i-B تایید شده است. این سیستم‌ها معماری کنترل مدل B و فرمت مادربرد یکسانی را به اشتراک می‌گذارند که به کارت نمایش یکسان اجازه می‌دهد تا هر چهار پلتفرم را در پیکربندی LCD 7.2 اینچی ارائه دهد.

Q4: پس از جایگزینی A20B-3300-0340، آیا به راه اندازی مجدد نیاز است؟

پارامترهای CNC و برنامه های جزئی در ماژول های حافظه FROM/SRAM ذخیره می شوند - نه در کارت نمایش. جایگزین کردن A20B-3300-0340 بر داده های ذخیره شده تأثیری نمی گذارد. با این حال، پیکربندی پورت اترنت (آدرس IP، نام میزبان، تنظیمات FTP) ممکن است نیاز به تأیید مجدد پس از جایگزینی داشته باشد زیرا این داده‌ها می‌توانند با پیکربندی کارت قبلی مرتبط باشند. تنظیمات شبکه را از صفحه‌های پارامتر اترنت CNC پس از نصب دستگاه تأیید کنید.

Q5: چه انواع پسوند A20B-3300-0340 وجود دارد، و آیا پسوند اهمیت دارد؟

A20B-3300-0340 ممکن است دارای پسوند سفت افزاری مانند /04A (به عنوان مثال، A20B-3300-0340/04A) باشد که نسخه نرم افزاری خاص کارت را شناسایی می کند. اطمینان حاصل کنید که پسوند کارت جایگزین مطابقت دارد یا تایید شده است که با ویرایش سخت افزاری موجود CNC سازگار است. کتابچه راهنمای نگهداری FANUC قابل اجرا برای مدل خاص CNC، نسخه پسوند صحیح را مشخص می کند.
