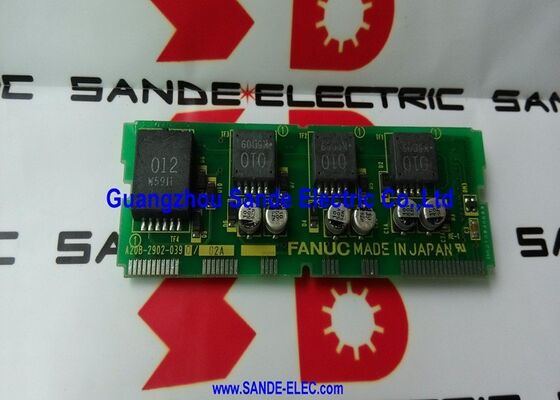

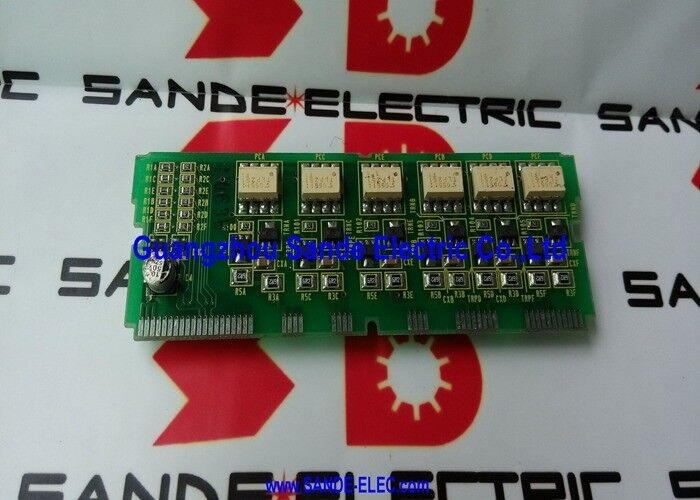

درایو برد A20B-2902-0390 A20B29020390 A2OB-29O2-O39O

A20B-2902-0390 | ماژول درایور برق آلفا FANUC - درایو دروازه ای IGBT / تخته شلیک / PSM / SPM-15 تا SPM-37 / سیستم های درایو CNC

ماژول Power Driver - پل بین کنترل و دستگاه های برق

در داخل هر ماژول درایو آلفا FANUC، تبدیل نیرو از طریق دستگاه های سوئیچینگ IGBT (ترانزیستور دوقطبی دروازه ایزوله) انجام می شود. این ترانزیستورها جریان کامل موتور یا اتوبوس را حمل می‌کنند و با فرکانس بالا سوئیچ می‌کنند - معمولاً 2 تا 4 کیلوهرتز برای درایوهای اسپیندل. برای سوئیچ صحیح، هر IGBT نیاز به یک پالس درایو گیت با زمان دقیق در سطح ولتاژ صحیح دارد.

ماژول درایور قدرت A20B-2902-0390 این پالس های درایو گیت را تولید می کند. دستورات سوئیچینگ سطح پایین را از PCB کنترلی دریافت می کند (A16B-2202-0432 برای ماژول های اسپیندل) و آنها را به سیگنال های درایو دروازه با جریان بالا تقویت می کند که در واقع دستگاه های IGBT را روشن و خاموش می کند. این عملکرد درایو شلیک/دری به این دلیل است که برد به عنوان یک "ماژول درایور" طبقه بندی می شود - خود دستگاه های برق را هدایت می کند.

بدون عملکرد صحیح A20B-2902-0390:

• IGBT ها سیگنال های درایو گیت را اشتباه دریافت می کنند یا هیچ سیگنالی دریافت نمی کنند
• تبدیل برق با شکست مواجه می شود
• ماژول نمی تواند ولتاژ یا جریان خروجی ایجاد کند
• آلارم های حفاظت از اضافه جریان یا سخت افزار بلافاصله آتش می گیرند

اطلاعات کلیدی محصول

پشته PCB داخلی در ماژول های آلفا SPM

برای یک تصویر کامل: A06B-6088-H222 (SPM-22) به عنوان یک نمونه شامل:

• A16B-2202-0432(کارت کنترل): کنترل سرعت اسپیندل، پردازش بازخورد، منطق حفاظتی
• A20B-1006-0481(پایه / برد برق): اتصالات باس DC، کانکتورهای خروجی موتور، مسیرهای جریان بالا
• A20B-2902-0390(درایور برد): پالس های درایو گیت IGBT
• A16B-2203-0332(برد سیگنال اضافی)

A20B-2902-0390 لایه ای است که سیگنال های کنترلی را به رویدادهای الکتریکی که جریان های موتور را حرکت می دهند، تبدیل می کند.

سناریوهای کاربردی

هشدار اسپیندل SPM بلافاصله فعال می شود:یک ماژول اسپیندل آلفا FANUC در لحظه ای که فرمان فعال سازی اسپیندل صادر می شود، بدون بارگذاری بر روی موتور، هشدار جریان اضافه تولید می کند. کارت کنترل و برد پاور پایه به درستی تست شد، اما بازرسی نشان می‌دهد که برد درایور A20B-2902-0390 پالس‌های درایو گیت نامتقارن تولید می‌کند. تعویض، سوئیچ صحیح را بازیابی می کند و زنگ هشدار را پاک می کند.

PSM موفق به ایجاد گذرگاه DC نمی شود:یک واحد PSM آلفا روشن می شود، اما نمی تواند ولتاژ گذرگاه DC نامی ایجاد کند و زنگ شارژ را نمایش می دهد. پس از رد کردن خطاهای ورودی AC و یکسو کننده، خروجی درایو گیت برد درایور A20B-2902-0390 نادرست است. تعویض برد شارژ PSM و استقرار اتوبوس را بازیابی می کند.

سوالات متداول

Q1: آیا A20B-2902-0390 در هر دو ماژول PSM و SPM یک برد است؟

بله. CNC Spares UK تأیید می کند که A20B-2902-0390 در چندین ماژول سری SPM (SPM-15، 22، 26، 30) در کنار A16B-2202-0432 ظاهر می شود. DNC Electronics آن را در زیر ماژول های Alpha PSM فهرست می کند. همان برد فیزیکی در عملکرد درایو دروازه هر دو ماژول PSM و SPM در این محدوده توان استفاده می شود. الزامات مدار درایور برای درایو گیت IGBT در هر دو نوع برنامه به اندازه کافی مشابه است تا طراحی برد یکسانی داشته باشد.

Q2: تفاوت بین A20B-2902-0390 و A20B-2902-0391 چیست؟

اینها شماره قطعات مجاور در همان خانواده ماژول درایور هستند. انواع 0390 و 0391 رتبه بندی های مختلف توان یا انواع رابط را در محدوده Alpha PSM/SPM ارائه می دهند. A20B-2902-0391 برد درایور مربوط به ماژول های با توان بالاتر یا سری HV است. همیشه قبل از سفارش تأیید کنید که کدام نوع از برچسب برد نصب شده است - آنها قابل تعویض نیستند.

Q3: آیا A20B-2902-0390 آسیب دیده می تواند باعث آسیب دائمی به دستگاه های برق IGBT شود؟

بله. یک برد درایو گیت که زمان‌بندی نادرستی ایجاد می‌کند - به عنوان مثال، همزمان با روشن کردن IGBT در همان پایه فاز - یک اتصال کوتاه مستقیم در گذرگاه DC ایجاد می‌کند. این شرایط "شتاب از طریق" باعث می شود جریان بسیار بالایی از دستگاه های IGBT در میکروثانیه جریان یابد و به طور بالقوه آنها را از بین ببرد. هرگاه نقص IGBT به خطای سطح برد بازگردد، A20B-2902-0390 باید در کنار دستگاه های برق آسیب دیده جایگزین شود تا از عود مجدد آن جلوگیری شود.

Q4: روش تخلیه ایمن قبل از دسترسی به A20B-2902-0390 در داخل یک ماژول PSM یا SPM چیست؟

هر دو ماژول PSM و SPM حاوی خازن های باس DC بزرگی هستند که پس از قطع برق، ولتاژ خطرناک را حفظ می کنند. زمان انتظار اجباری (معمولاً 5 تا 20 دقیقه بسته به اندازه ماژول) باید قبل از باز کردن محفظه ماژول رعایت شود. با بررسی نشانگر LED شارژ ماژول و اندازه گیری ولتاژ باس DC با یک ولت متر کالیبره شده تخلیه را بررسی کنید. هرگز A20B-2902-0390 را با برق متصل نکنید.

Q5: آیا بازنگری /02A حیاتی است یا یک ویرایش قبلی می تواند جایگزین شود؟
