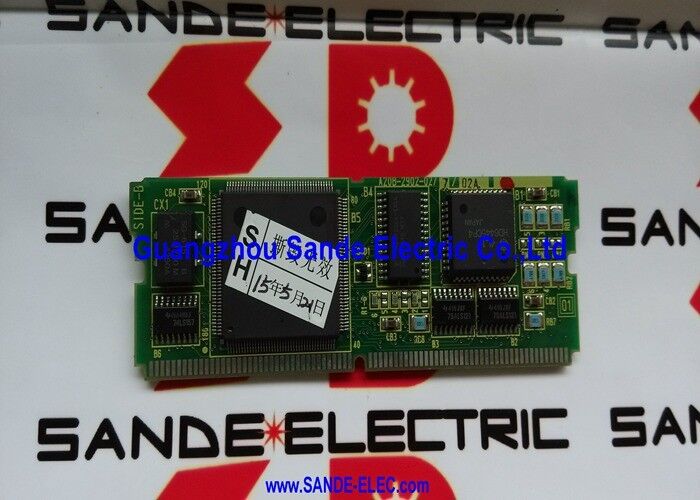

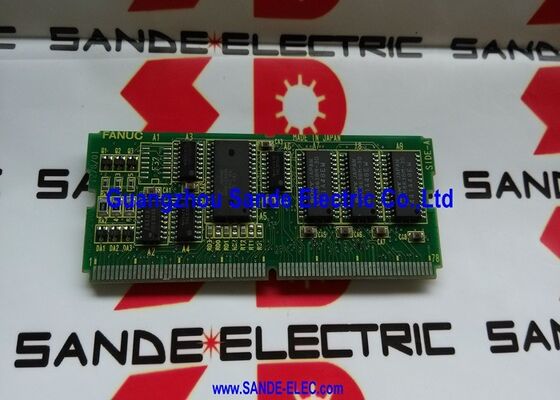

صفحه مدار A20B-2902-0277 A2OB-29O2-O277 A20B29020277

A20B-2902-0277 | ماژول کنترل CRT با وضوح بالا 9 اینچی FANUC Series 16/18/160/180 مدل B — پلاگین CRTC / OPT1 / FS16-MB / FS18-MB

ماژول های CRTC در سری 16/18 مدل B نسل

سیستم‌های CNC سری 16/18 FANUC مدل B (16 مگابایت، 16 ترابایت، 18 مگابایت، 18 ترابایت) از معماری نمایشگر ماژولار استفاده می‌کنند. عملکرد نمایش در برد اصلی ثابت نمی شود - توسط یک برد دختر پلاگین CRTC (کنترل کننده CRT) ارائه می شود که در شیار OPT1 (گزینه 1) واحد کنترل CNC نصب می شود.

در خانواده ماژول CRTC A20B-2902-027x برای سری 16/18-B، چندین نوع برای مطابقت با پیکربندی‌های مختلف مانیتور وجود دارد:

A20B-2902-0270:نوع CRT رنگی 14 اینچیA20B-2902-0271:وضوح استاندارد CRT 9 اینچیA20B-2902-0272:نوع خروجی VGA (برای نمایشگر LCD یا VGA)A20B-2902-0273:جایگزین CRT 14 اینچیA20B-2902-0275:نوع VGAA20B-2902-0276:جایگزین CRT 9 اینچیA20B-2902-0277:9 اینچیبا وضوح بالاCRTA20B-2902-0278:نوع VGA

A20B-2902-0277 به طور خاص نوع 9 اینچی CRT با وضوح بالا است - برای سیستم های FS16/18/160/180-MB با صفحه نمایش اپراتور تک رنگ CRT با وضوح بالا تأیید شده است.

اطلاعات کلیدی محصول

CRT با وضوح بالا - معنی آن در زمینه

در نمایشگرهای اپراتور CNC FANUC، "رزولیشن بالا" قابلیت نمایشگر پیشرفته را از ماژول های CRT با وضوح استاندارد نصب شده در همان سری متمایز می کند:

وضوح استاندارد:برای نمایشگرهای متنی غالب که موقعیت محور، محتوای برنامه، جابجایی ابزار و کدهای هشدار را نشان می‌دهند استفاده می‌شود - برای رابط اصلی مبتنی بر کاراکتر CNC کافی است.

وضوح بالا:پیکسل‌های بیشتری را در واحد سطح روی صفحه‌نمایش 9 اینچی تولید می‌کند — امکان نمایش کاراکترهای دقیق‌تر، گرافیک واضح‌تر و محتوای نمایش بیشتر در هر صفحه بدون از دست دادن خوانایی. برای سیستم‌های CNC که در آنها نمایش مسیر ابزار گرافیکی، نماهای فهرست برنامه با چگالی بالاتر، یا صفحه‌های تشخیصی دقیق‌تر مورد نیاز است، ماژول CRT با وضوح بالا کیفیت نمایشی را ارائه می‌کند که ماژول استاندارد نمی‌تواند.

A20B-2902-0277 یک CRT 9 اینچی را با تراکم پیکسلی بالاتری که پیکربندی صفحه نمایش با وضوح بالا به آن نیاز دارد، هدایت می کند.

OPT1 Plug-In Architecture

صفحه نمایش واحد کنترل CNC سری 16/18 مدل B توسط برد OPT1 - یک برد شکاف توسعه اختصاصی در قفسه کارت CNC ارائه می شود. ماژول CRTC به یک سوکت در این برد OPT1 متصل می شود و خروجی ویدیوی CRTC را به مدارهای انحراف و شدت مانیتور CRT متصل می کند.

برای جایگزینی A20B-2902-0277 نیاز است:

1. باز کردن واحد کنترل CNC و تعیین محل برد OPT1
2. ماژول CRTC شکست خورده را از سوکت خود در برد OPT1 خارج کنید
3. نصب ماژول جایگزین در همان سوکت
4. بسته شدن و بازیابی قدرت - بدون نیاز به تغییر پارامتر

سناریوهای کاربردی

خرابی صفحه نمایش CNC 16 مگابایتی:یک مرکز ماشینکاری 16 مگابایتی FANUC صفحه نمایش اپراتور خود را از دست می دهد - CRT 9 اینچی خالی می شود یا محتوای خراب را نشان می دهد. عملیات CNC به طور معمول ادامه دارد. عیب‌یابی، خطا را در ماژول CRTC A20B-2902-0277 جدا می‌کند. تعویض صفحه نمایش را بازیابی می کند.

نگهداری کیفیت نمایشگر:یک CRT 9 اینچی با وضوح بالا در یک CNC 18 مگابایتی به دلیل قدیمی بودن اجزای ماژول CRTC، رندر نویسه‌های مخدوش را ایجاد می‌کند. تعویض A20B-2902-0277 کیفیت نمایشگر را بدون تعویض خود مانیتور CRT بازیابی می کند.

سوالات متداول

Q1: A20B-2902-0277 چه تفاوتی با A20B-2902-0271 (همچنین یک ماژول CRT 9 اینچی) دارد؟

هر دو ماژول 9 اینچی CRT CRTC برای خانواده سری 16/18-B هستند، اما 0277 نوع با وضوح بالا و 0271 نوع با وضوح استاندارد است. نسخه با وضوح بالا پیکسل‌های بیشتری را در هر خط اسکن تولید می‌کند و کاراکتر و رندر گرافیکی بهتری را در همان صفحه فیزیکی ۹ اینچی ایجاد می‌کند. قبل از سفارش، با بررسی شماره قطعه روی برچسب برد، تأیید کنید که کدام نوع روی CNC خاص نصب شده است.

Q2: آیا A20B-2902-0277 را می توان در CNC سری 16/18 مدل C (MC) نصب کرد؟

سازگاری بین پیکربندی های B و C به نوع برد OPT1 خاص و نسخه سیستم CNC بستگی دارد. از مستندات قطعات یدکی CNC خاص تأیید کنید که آیا 0277 برای پیکربندی سیستم نصب شده مشخص شده است یا خیر.

Q3: چه علائمی نشان می دهد که A20B-2902-0277 در مقابل لوله مانیتور CRT از کار افتاده است؟

یک ماژول CRTC شکست خورده معمولاً باعث از دست دادن ناگهانی و کامل محتوای نمایش می شود - CRT بدون کم نور شدن تدریجی که با پیری لوله همراه است تاریک می شود. خرابی لوله CRT علائم پیشرونده ای را نشان می دهد: کاهش روشنایی، از دست دادن تمرکز، اعوجاج هندسی. اگر CRT 9 اینچی تاریک است اما CNC به طور معمول کار می کند (محورها حرکت می کنند، برنامه ها اجرا می شوند، آلارم ها پاک می شوند)، و آزمایش CRT با یک سیگنال خارجی، سالم بودن لوله را تایید می کند، ماژول CRTC A20B-2902-0277 هدف جایگزین است.

Q4: آیا جایگزینی A20B-2902-0277 به تنظیمات پارامتر CNC نیاز دارد؟

خیر. ماژول CRTC یک جزء سخت افزاری نمایشگر است - پارامترهای CNC را ذخیره نمی کند. پس از نصب A20B-2902-0277 جایگزین و روشن کردن CNC، صفحه نمایش باید فوراً بازیابی شود. اگر فرمت نمایش نادرست به نظر می رسد (اندازه کاراکتر یا مقیاس بندی اشتباه)، بررسی کنید که آیا پارامتر نوع نمایشگر CNC با پیکربندی ماژول نصب شده مطابقت دارد یا خیر.

Q5: آیا A20B-2902-0277 در صورت خرابی کامل ماژول قابل تعمیر است؟

A20B-2902-0277 یک ماژول ساخت SMD (دستگاه نصب سطحی) است. تعمیر در سطح قطعه توسط یک مرکز خدمات الکترونیک CNC متخصص از نظر فنی برای ایرادات مربوط به قطعات خراب قابل شناسایی (شکست نوسانگر، خطای تنظیم کننده ولتاژ) امکان پذیر است. برای ماشین‌های حیاتی تولید، جایگزینی مستقیم برد رزولوشن سریع‌تر است. هنگامی که ماژول جایگزین در دسترس نباشد یا هزینه تعمیر به میزان قابل توجهی کمتر باشد، تعمیر یک گزینه مناسب است.
