A20B-2900-0142 | ماژول کنترل FANUC PMC-RA1 — I/O Link / SLC / Series 20/21 CNC Machine Sequence Controller

PMC - PLC داخلی ماشین

هر سیستم CNC FANUC دارای یک PMC (کنترل کننده ماشین قابل برنامه ریزی) است - کنترل کننده منطقی قابل برنامه ریزی تعبیه شده FANUC که به طور مستقل در کنار کنترل حرکت CNC اجرا می شود. PMC برنامه توالی ماشین را اجرا می کند: منطق نردبانی که تمام عملکردهای ماشین غیر برش را کنترل می کند.

بدون PMC کارآمد:

• سیستم های خنک کننده را نمی توان خاموش یا روشن کرد
• سیستم های هیدرولیک نمی توانند توالی داشته باشند
• تغییر دهنده های ابزار نمی توانند چرخه های تغییر را کامل کنند
• قفل درب را نمی توان اعمال کرد
• ترمزهای محور را نمی توان در صورت تقاضا آزاد کرد
• عملکردهای پنل اپراتور منطقی برای پاسخگویی ندارند

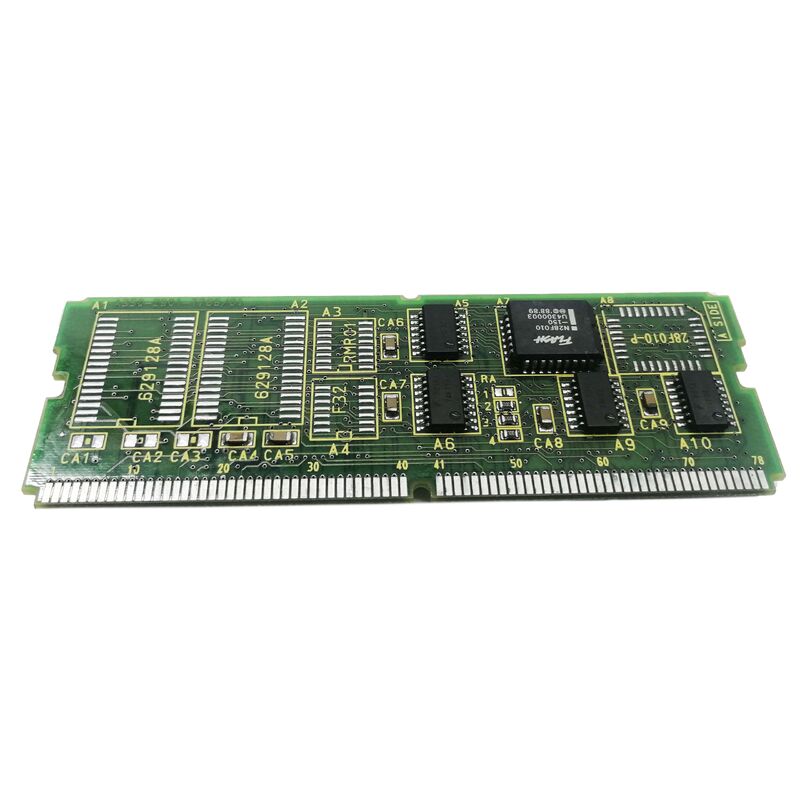

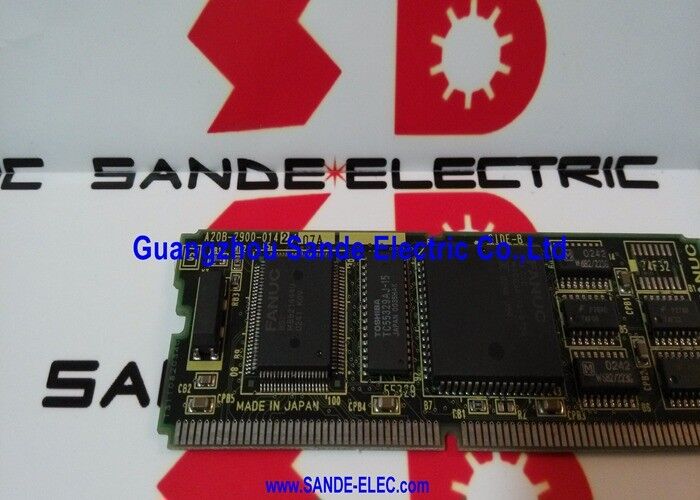

A20B-2900-0142 ماژول PMC است - برد پلاگینی که کنترلر PMC-RA1 را در سری 20/21 CNC ارائه می دهد. برای عملکرد دستگاه به اندازه سخت افزار کنترل حرکت CNC ضروری است.

اطلاعات کلیدی محصول

PMC-RA1 - سطح قابلیت در خانواده PMC سری 20/21

سری 20/21 CNC چندین گزینه ماژول PMC را در سطوح مختلف توانایی ارائه می دهد. کتابچه راهنمای سخت افزار سری FANUC 20/21 انواع را مشخص می کند:

تعیین RA1 سطح قابلیت PMC - ظرفیت مرحله برنامه، تعداد ثبت داده ها و مجموعه دستورالعمل ها را مشخص می کند. نوع RA3 (A20B-2901-0660) قابلیت بالاتری را برای ماشین‌ابزارهای پیچیده‌تر فراهم می‌کند. A20B-2900-0142 RA1 با لینک ورودی/خروجی، پیکربندی استاندارد ماشین ابزار سری 20/21 را ارائه می کند.

سناریوهای کاربردی

خرابی ماژول PMC سری 21:یک CNC سری 21 FANUC آلارم‌های PMC را توسعه می‌دهد - دستگاه اجرای توالی توابع را متوقف می‌کند، فرمان‌های خنک‌کننده و هیدرولیک کار نمی‌کنند، و چرخه‌های تعویض ابزار نمی‌توانند کامل شوند. ماژول PMC A20B-2900-0142 به عنوان خطا شناسایی شده است. تعویض، اجرای نردبان PMC و تمام عملکردهای توالی ماشین را بازیابی می کند.

جایگزینی پیشگیرانه ماژول PMC:یک دستگاه چرخه کاری بالا سری 20/21 که چندین شیفت تولید را اجرا می کند، تحت یک نوسازی واحد کنترل برنامه ریزی شده قرار می گیرد. A20B-2900-0142 در کنار ماژول های حافظه به عنوان بخشی از یک تجدید جامع الکترونیکی جایگزین شده است.

سوالات متداول

Q1: اگر A20B-2900-0142 با A20B-2901-0660 (نوع RA3) جایگزین شود، چه اتفاقی می افتد؟

ماژول RA3 (A20B-2901-0660) ظرفیت PMC بالاتری را نسبت به RA1 فراهم می کند. در صورتی که شیار ماژول سازگار باشد، نصب ماژول RA3 در سیستم طراحی شده برای RA1 از نظر فیزیکی امکان پذیر است، اما نرم افزار سیستم CNC باید از نوع RA3 PMC پشتیبانی کند. اگر نرم افزار مقیم FROM CNC از RA3 پشتیبانی نکند، PMC به درستی کار نخواهد کرد. بدون تأیید سازگاری نرم افزار از اسناد تعمیر و نگهداری FANUC، انواع ماژول PMC را جایگزین نکنید.

Q2: آیا جایگزینی A20B-2900-0142 برنامه نردبان PMC دستگاه را پاک می کند؟

ماژول PMC-RA1 خود برنامه نردبان PMC را در حافظه داخلی خود حمل می کند. جایگزینی ماژول به این معنی است که ماژول جدید بدون برنامه نردبانی شروع می شود - منطق توالی PMC خاص دستگاه باید پس از نصب مجدد از پشتیبان بارگیری شود. به همین دلیل است که پشتیبان گیری از برنامه نردبان PMC به اندازه پشتیبان گیری از پارامترهای CNC قبل از هر گونه تعمیر و نگهداری ماژول PMC حیاتی است.

Q3: زمان چرخه اسکن لینک I/O در A20B-2900-0142 چقدر است؟

چرخه اسکن لینک I/O - زمانی که PMC تمام گره های ورودی/خروجی متصل I/O Link را به روز کند - به تعداد گره های متصل و دوره اسکن PMC بستگی دارد. برای سری 20/21 با PMC-RA1، چرخه پیوند ورودی/خروجی معمولاً در محدوده میلی‌ثانیه پایین (1 تا 3 میلی‌ثانیه در هر اسکن کامل) است. این برای کنترل توالی ماشین کافی است. مدارهای ایمنی بحرانی زمان همیشه باید از سیگنال های سیم کشی شده به جای I/O Link برای مسیر حفاظتی اولیه خود استفاده کنند.

Q4: اگر CNC سری 20/21 هیچ دستگاه I/O Link متصل نباشد، می‌توان از A20B-2900-0142 استفاده کرد؟

بله قابلیت I/O Link در A20B-2900-0142 یک ویژگی در دسترس است – اگر دستگاه فاقد دستگاه I/O Link باشد، نیازی به استفاده از آن نیست. PMC-RA1 به طور معمول با عدم وجود دستگاه های I/O Link عمل می کند. اگر دستگاه در مرحله بعدی به پیوند I/O نیاز داشته باشد (به عنوان مثال، ارتقاء پانل اپراتور توزیع شده)، گذرگاه I/O Link در A20B-2900-0142 بدون نیاز به تغییر ماژول در دسترس است.

Q5: چه ظرفیت برنامه PMC-RA1 A20B-2900-0142 پشتیبانی می کند؟

PMC-RA1 (RA1 = اولین سطح قابلیت در سری RA) حداکثر تعداد گام‌های برنامه نردبانی را ارائه می‌کند که معمولاً بسته به مدل سری 20/21 و نسخه نرم‌افزار در محدوده 1000 تا 3000 مرحله است. ظرفیت های ثبت D (داده)، K (رله نگه داشتن)، و T (تایمر) به طور مشابه برای سطح RA1 تعریف شده اند. ماژول RA3 (A20B-2901-0660) برای ماشین‌هایی که به برنامه‌های توالی پیچیده‌تری نیاز دارند - نزدیک به حد گام RA1 هستند.
