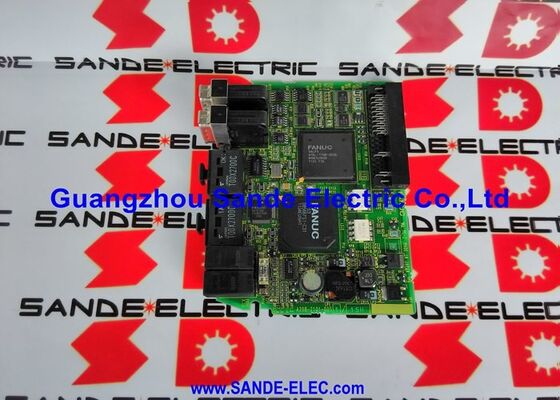

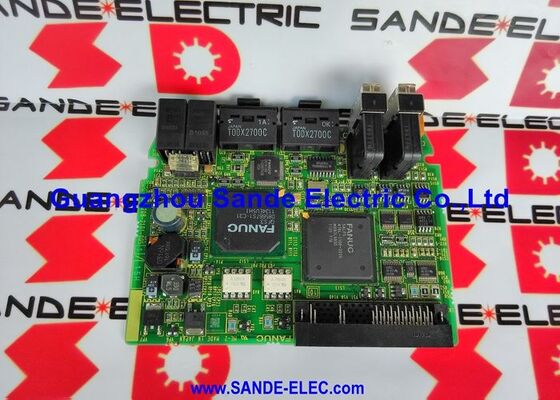

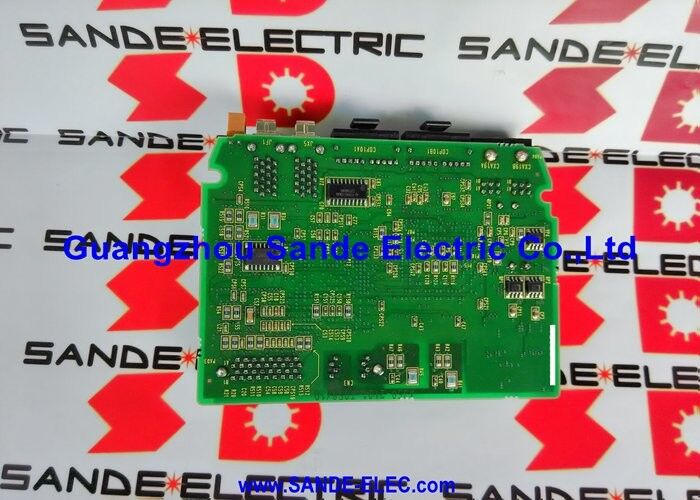

صفحه کنترل A20B-2101-0051 A2OB-21O1-OO51 A20B21010051

A20B-2101-0051 FANUC Beta-i SVM1-80i / SVM1-40HVi Servo Control PCB FSSB / HRV2 و HRV3 / 200V و 400V HV / A06B-6130-H004 / A06B-6131-H003

Beta-i SVM1

سری FANUC Beta-i (βi) خط تولید FANUC است. در حالی که Alpha-i به کاربردهای ماشینکاری با عملکرد بالا هدف قرار می گیرد،Beta-i عملکرد قابل اعتماد سرو را برای ماشین های کم تقاضا با هزینه پایین تر در هر محور فراهم می کندSVM1 (ماژول سرو تک محوری) در محدوده βi طیف گسترده ای از جریان را پوشش می دهد:

PCB کنترل A20B-2101-0051 به دو پیکربندی با بالاترین رتبه بندی: SVM1-80i و SVM1-40HVi خدمت می کند. هر دو از این کارت کنترل استفاده می کنند.

مشخصات کلیدی

A20B-2101-0051 در مقابل A20B-2101-0050 چرا دو کارت کنترل؟

در محدوده Beta-i SVM1، دو کارت کنترل کار را به اشتراک می گذارند:

A20B-2101-0050:کارت کنترل برای مدل های کوچکتر SVM1 SVM1-4i ، SVM1-20i ، SVM1-40i (مجموعه های 200 ولت تا 40A). دستگاه های جریان پایین تر نیاز به پارامترهای مختلف مقیاس گیری بازخورد و رابط دروازه دارند.

A20B-2101-0051:کارت کنترل برای مدل های بزرگتر SVM1 ️ SVM1-80i و SVM1-40HVi.گزینه های جریان بالاتر و ولتاژ بالا نیاز به پیکربندی های مختلف مدار داخلی برای مدیریت سطوح سیگنال بازخورد بالاتر و ویژگی های دروازه محرک دارند.

این دو کارت قابل تعویض نیستند مناسب A20B-2101-0050 در SVM1-80i، یا A20B-2101-0051 در SVM1-4i، منجر به رفتار نادرست سرو یا خرابی سخت افزار می شود.

سناریوهای کاربرد

زنگ کارت کنترل SVM1-80i:یک ماژول FANUC Beta-i SVM1-80i یک آلارم سرو مداوم تولید می کند. PCB قدرت به درستی آزمایش می شود. کارت کنترل A20B-2101-0051 به عنوان خطا شناسایی می شود. تعویض عملکرد محور سرو را بازگرداند.

تعمیر SVM1-40HVi:CNC نصب شده در منطقه 400 ولت از ماژول سرو HV A06B-6131-H003 استفاده می کند. یک خطای کارت کنترل تشخیص داده می شود.A20B-2101-0051 (که هر دو 200V و انواع HV خدمت می کند) کارت جایگزینی صحیح است.

سوالات عمومی

سوال 1: چرا SVM1-40HVi (سری A06B-6131) از همان کارت کنترل SVM1-80i (A06B-6130) استفاده می کند؟

کارت کنترل A20B-2101-0051 عملکردهای پردازش دیجیتال، ارتباطات FSSB، و محاسبه حلقه جریان را مدیریت می کند که مستقل از سطح ولتاژ ورودی شبکه هستند.PCB قدرت سخت افزاری ولتاژ خاص را برای ورودی 400VAC 480VAC اداره می کنداستفاده از همان کارت کنترل برای هر دو نوع 200 ولت و HV ذخیره قطعات یدکی را ساده می کند. یک A20B-2101-0051 به هر دو برنامه خدمت می کند.

سوال2: PCB قدرت جفت شده با A20B-2101-0051 در هر ماژول چیست؟

• SVM1-80i (A06B-6130-H004): PCB قدرت A16B-3200-0513
• SVM1-40HVi (A06B-6131-H003): PCB قدرت A16B-3200-0517

این PCB های قدرت مسیر جریان بالا را مدیریت می کنند. کارت کنترل A20B-2101-0051 کنترل دیجیتال و پردازش بازخورد را مدیریت می کند.هر دو صفحه باید برای عملکرد صحیح ماژول موجود و فعال باشند..

سوال 3: آیا تعویض A20B-2101-0051 نیاز به تغییر پارامترهای سرو در CNC دارد؟

نه، پارامترهای موتور سرو (کد شناسایی موتور، نوع انکودر، محدودیت های جریان، افزایش حلقه) در حافظه پارامتر اصلی CNC ذخیره می شوند، نه در کارت کنترل سرو Beta-i.پس از نصب A20B-2101-0051 جایگزین، CNC ارتباط FSSB را با ماژول مجدداً برقرار می کند و پارامترهای موجود سرو را اعمال می کند.

سوال 4: عملیات FSSB با A20B-2101-0051 چگونه کار می کند؟

ماژول های Beta-i SVM1 با A20B-2101-0051 از FSSB برای ارتباطات CNC به درایو استفاده می کنند. کابل فیبر نوری از کارت سرو CNC به ورودی FSSB SVM1 متصل می شود.A20B-2101-0051 داده های FSSB نوری ورودی را پردازش می کند، دستور موقعیت را برای محور خود استخراج می کند و داده های بازخورد کدگر را در همان پیوند نوری در جهت مخالف باز می گرداند.اين ارتباطات دو طرفه از فايبر نوري در هر چرخه ي مداخله اي اتفاق مي افته.

سوال 5: آیا A20B-2101-0051 محدود به FSSB است یا از رابط سریال نوع A یا نوع B نیز پشتیبانی می کند؟

ماژول های Beta-i SVM1 با A20B-2101-0051 از رابط فیبر نوری FSSB استفاده می کنند.درایوهای بتا-i با رابط I/O Link (برای محورهای کنترل شده توسط CNC از طریق I/O Link به جای FSSB) از شماره های سفارش ماژول های مختلف و صفحه های داخلی مختلف استفاده می کنندA20B-2101-0051 به طور خاص به ماژول های رابط FSSB SVM1-80i و SVM1-40HVi خدمت می کند.
