A20B-2101-0022 | FANUC Beta iSVSP دو محوره 15 کیلو وات مدار چاپی — سری A06B-6134 / سروو دوقلو + درایو ترکیبی اسپیندل 15 کیلووات / کارت سیم کشی

بتا iSVSP - همه چیز در یک جعبه

در ماشین‌های CNC کوچک - مراکز تراشکاری فشرده، مراکز ماشینکاری کوچک، ماشین‌های آموزشی - FANUC Beta iSVSP (βiSVSP) یک درایو کامل سروو و اسپیندل را در یک واحد فراهم می‌کند. این نیاز به PSM جداگانه (ماژول منبع تغذیه)، SVM (ماژول های سروو) و SPM (ماژول اسپیندل) را حذف می کند - iSVSP هر سه عملکرد را یکپارچه می کند:

منبع تغذیه یکپارچه:برق AC را مستقیماً در داخل واحد اصلاح می کند - بدون نیاز به PSM خارجی. واحد AC ورودی را به باس DC مورد نیاز برای برق سروو و اسپیندل تبدیل می کند.

کنترل محور سروو:سروو موتورها را روی محورهای تغذیه دستگاه کنترل می کند - معمولاً X و Z در تراش CNC.

کنترل اسپیندل:موتور اسپیندل ماشین را به حرکت در می آورد — تا 15 کیلووات در نوع دو محوره A06B-6134-H203 حاوی A20B-2101-0022.

این ادغام iSVSP را برای ماشین‌ابزارهای کوچک ایده‌آل می‌کند که در آن کابینت کامل Alpha-i (PSM + SVM + SPM جداگانه) از نظر فیزیکی و اقتصادی نامتناسب است. یک واحد، یک اتصال کابینت، یک مجموعه کابل منبع AC.

اطلاعات کلیدی محصول

برد پاور - قلب جریان بالا iSVSP

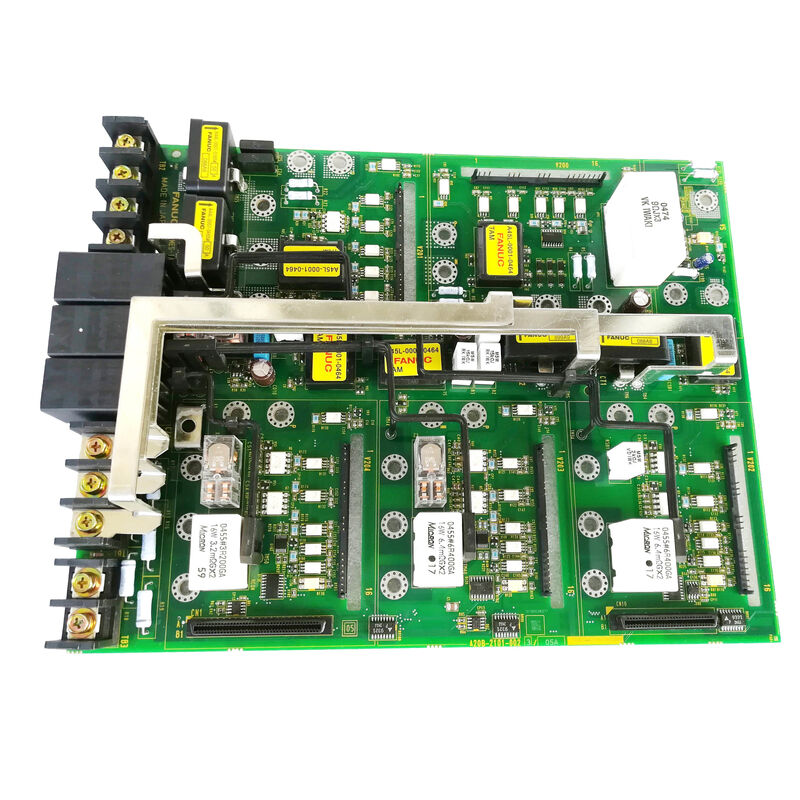

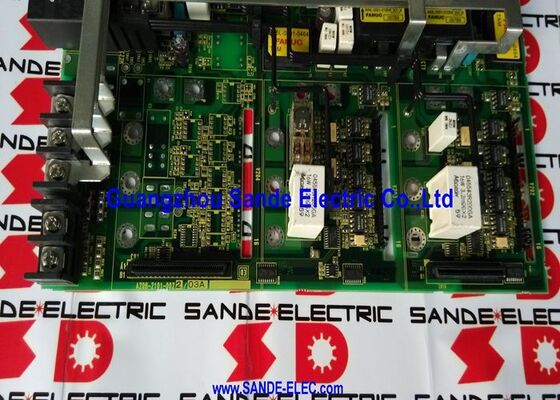

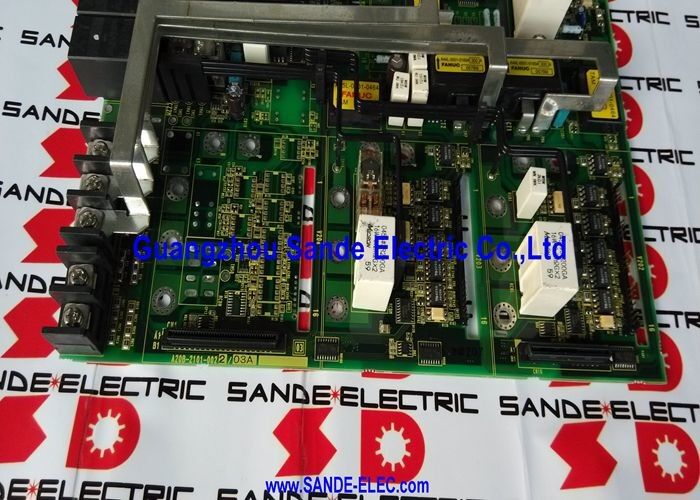

A20B-2101-0022 PCB برق (کارت سیم کشی) داخل واحد βiSVSP است. فراهم می کند:

لایه اتصال با جریان بالا:هادی های باس DC، اتصالات خروجی سه فاز برای دو محور سروو و اسپیندل، و سخت افزار سنجش جریان که بازخورد PCB کنترل را فراهم می کند.

رابط IGBT:اتصالات درایو دروازه از برد شلیک/درایور (A20B-2902-0672 در برخی از انواع) به دستگاه های برق IGBT. برد پاور به طور فیزیکی سیگنال های درایو گیت را به ترمینال های صحیح IGBT برای هر محور و پل اسپیندل هدایت می کند.

سخت افزار منبع تغذیه یکپارچه:اتصالات یکسو کننده و مدار پیش شارژ بخشی از طرح برد پاور هستند - برخلاف PSM جداگانه، سخت افزار منبع تغذیه iSVSP در همان واحد داخلی است.

سناریوهای کاربردی

خطای برد پاور بتای iSVSP:یک واحد biSVSP FANUC A06B-6134 بر روی یک ماشین تراش کوچک CNC آلارم هایی را ایجاد می کند که هم بر محورهای سروو و هم بر دوک نخ ریسی به طور همزمان تأثیر می گذارد. پس از تایید سالم بودن برد کنترل، برد پاور A20B-2101-0022 به عنوان خطا شناسایی می شود. واحد کامل معمولاً رویکرد سرویس است (زیرا DNC Electronics تأیید می کند که برد جداگانه معمولاً به طور جداگانه در دسترس نیست) - اما برخی از مراکز خدمات تخصصی برد را به طور مستقل تأمین می کنند.

بازسازی کامل واحد:یک واحد بتا iSVSP توسط یک مرکز خدمات تخصصی CNC بازسازی شده است. برد پاور A20B-2101-0022 در کنار PCB کنترلی در حین بازسازی تعویض می شود تا هر دو برد داخلی حیاتی بازیابی شوند.

سوالات متداول

Q1: آیا می توان A20B-2101-0022 را به طور جداگانه خریداری کرد یا فقط واحد کامل A06B-6134 موجود است؟

DNC Electronics تأیید می کند که آنها "فقط واحد بتا کامل سری A06B-6134 را که حاوی A20B-2101-0022 است" عرضه می کنند و " PCB کنترل را جداگانه تامین نمی کنند." اکثر سازمان های خدماتی FANUC به دلیل پیچیدگی یکپارچه سازی، رویکرد مشابهی را برای سری iSVSP اتخاذ می کنند. برخی از مراکز تخصصی تعمیر A20B-2101-0022 را به صورت جداگانه برای تعمیر واحدهای بازیابی شده در سطح برد عرضه می کنند. تعویض سرویس (عیب در واحد، واحد تعمیر شده خارج) رایج ترین مدل سرویس برای خطاهای βiSVSP است.

Q2: تفاوت بین A20B-2101-0022 (دو محوره) و A20B-2101-0025 (سه محوره) چیست؟

A20B-2101-0022 برد پاور برای دو محوره + 15 کیلووات دوکی βiSVSP (معمولا A06B-6134-H203) است. A20B-2101-0025 برد پاور برای دو محور سه محور + 15 کیلووات βiSVSP (A06B-6134-H303) است. تعداد محورهای مختلف نیاز به طرح بندی برد قدرت متفاوتی دارد تا به جای دو مرحله، سه مرحله خروجی سروو را در خود جای دهد. این تابلوها قابل تعویض نیستند.

Q3: نشانگرهای هشدار معمولی در A20B-2101-0022 معیوب کدامند؟

هنگامی که برد پاور A20B-2101-0022 یک خطا ایجاد می کند، βiSVSP معمولاً آلارم های مربوط به جریان اضافه، خطای باس DC، خطای IPM (ماژول برق هوشمند) یا قطع حفاظت سخت افزاری را نمایش می دهد. هشدارهایی که هر سه عملکرد درایو را به طور همزمان تحت تأثیر قرار می دهند (هم محور سروو و هم اسپیندل) - به جای یک خطای تک محوری - بیشتر مشخصه خطای برد پاور هستند تا خطای برد کنترل، زیرا برد پاور هر سه را به طور همزمان انجام می دهد. برای تعاریف کد هشدار خاص، به دفترچه راهنمای تعمیر و نگهداری سری بتا i FANUC مراجعه کنید.

Q4: چه اقدامات احتیاطی ایمنی مختص منبع تغذیه یکپارچه در βiSVSP است؟

βiSVSP حاوی یک بانک خازن باس DC یکپارچه است که ولتاژ خطرناک را پس از حذف شبکه AC حفظ می کند - درست مانند یک PSM جداگانه. از آنجا که منبع تغذیه یکپارچه است، بانک خازن از نظر فیزیکی در همان محفظه واحد با برد پاور قرار دارد. قبل از باز کردن دستگاه یا کار با A20B-2101-0022 در داخل، باید زمان انتظار تخلیه مورد نیاز (که در دفترچه راهنمای تعمیر و نگهداری FANUC Beta i Series مشخص شده است) رعایت شود. LED نشانگر شارژ (در صورت وجود) و اندازه گیری ولتاژ باس DC تخلیه را تأیید می کند.

Q5: آیا A20B-2101-0022 با واحدهای βiSVSP با استفاده از انواع رابط #A و #C سازگار است؟
