FANUC A20B-2002-0300 | سنسور انکودر موتور اسپیندل سری آلفا - با براکت نصب / رله داخلی / رابط نوع B

بازخورد سرعت برای اسپیندل سری آلفا

A20B-2002-0300 مجموعه سنسور انکودر موتور اسپیندل برای سیستم درایو اسپیندل سری آلفای FANUC است. این قطعه در پشت موتور اسپیندل، معمولاً زیر فن خنک کننده اسپیندل نصب می‌شود و سیگنال بازخورد RPM اسپیندل را که ماژول آمپلی فایر اسپیندل سری آلفا برای تنظیم سرعت اسپیندل تحت بارهای برش نیاز دارد، فراهم می‌کند.

برخلاف انکودرهای موتور سروو که موقعیت شفت مطلق یا افزایشی را برای کنترل موقعیت گزارش می‌دهند، عملکرد اصلی انکودر اسپیندل، بازخورد سرعت است - سیگنال پیوسته‌ای که آمپلی فایر اسپیندل برای حفظ RPM فرمان داده شده در برابر تغییرات نیروی برش می‌خواند. بدون سنسور انکودر سالم، آمپلی فایر اسپیندل نمی‌تواند حلقه سرعت خود را ببندد: توانایی حفظ سرعت پایدار تحت بار را از دست می‌دهد که بر کیفیت سطح، عمر ابزار و دقت ضربه زنی سفت تأثیر می‌گذارد.

واحد سنسور با استفاده از رابط سریال نوع B به ترمینال JY2 در ماژول آمپلی فایر اسپیندل سری آلفا متصل می‌شود. این مشخصات رابط مخصوص سری آلفا است - با بازخورد مبتنی بر FSSB نسل‌های درایو آلفا i یا جدیدتر قابل تعویض نیست.

دو نسخه سخت افزاری وجود دارد: /01A و /02A. قبل از سفارش جایگزین، نسخه واحد نصب شده را از برچسب آن تأیید کنید.

مشخصات کلیدی

رله داخلی و براکت نصب

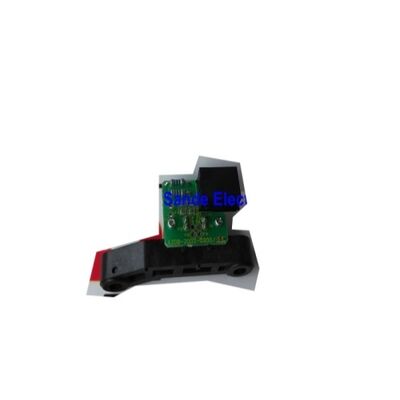

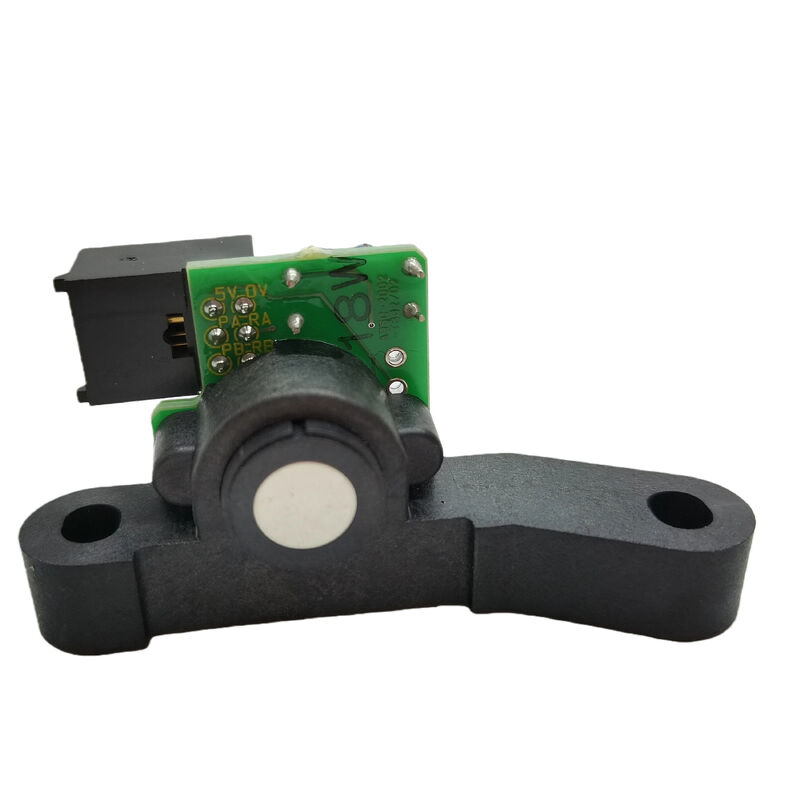

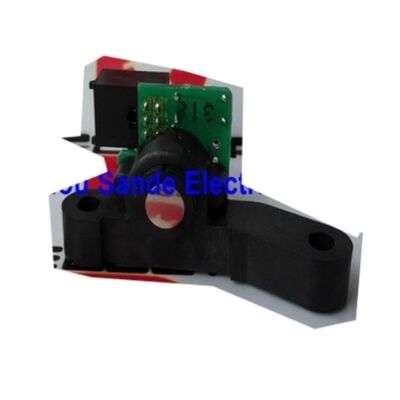

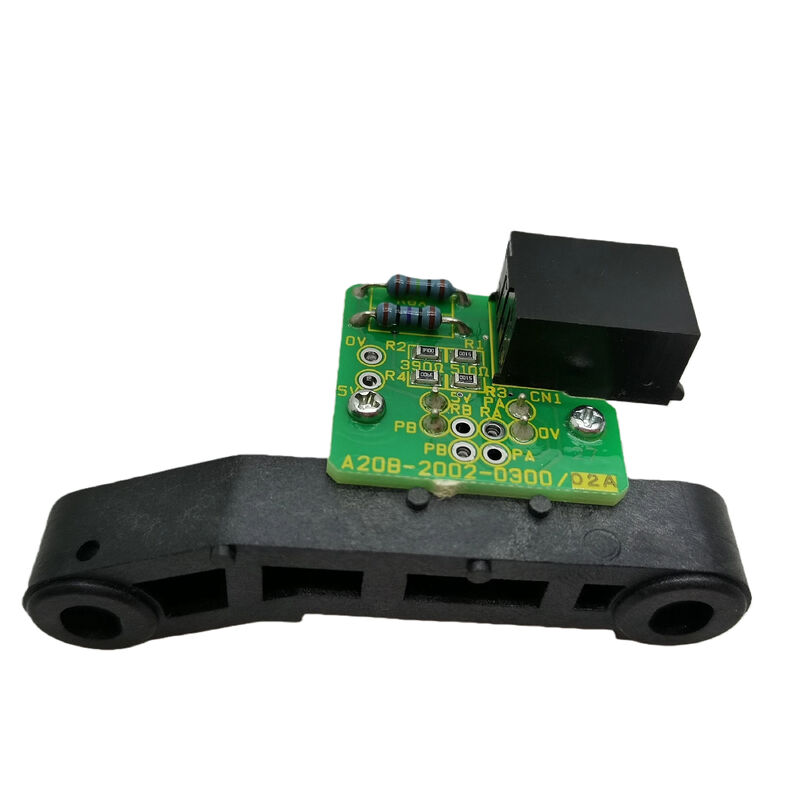

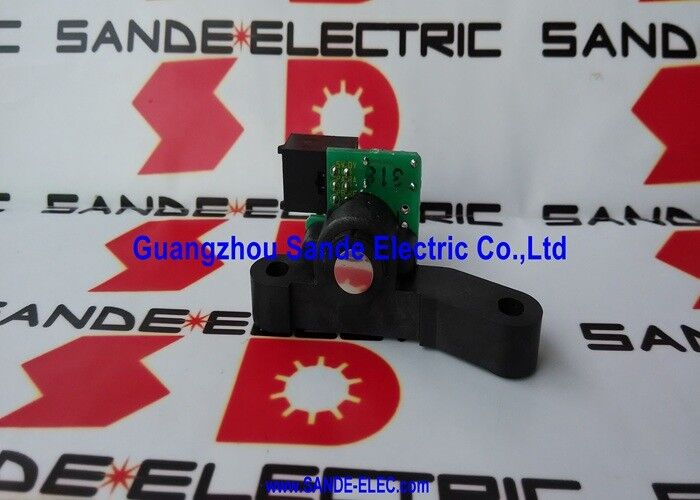

A20B-2002-0300 به عنوان یک مجموعه سنسور کامل عرضه می‌شود: PCB با رله داخلی آن در براکتی نصب شده است که آن را به درستی نسبت به هدف سنسور موتور اسپیندل قرار می‌دهد. براکت اطمینان حاصل می‌کند که PCB سنسور در فاصله صحیح نسبت به حلقه هدف مغناطیسی موتور قرار گرفته است - فاصله نادرست حتی از یک PCB سالم، سیگنال‌های بازخورد ضعیف یا غایب تولید می‌کند.

هنگام نصب جایگزین، موقعیت براکت و فاصله سنسور تا هدف را طبق مستندات نگهداری موتور اسپیندل تأیید کنید. یک PCB جدید که در فاصله نادرست نصب شده باشد، همان شرایط هشدار را مانند یک PCB معیوب ایجاد می‌کند.

سوالات متداول

س1: A20B-2002-0300 در سیستم درایو چه کاری انجام می‌دهد؟

این قطعه بازخورد RPM اسپیندل را به ماژول آمپلی فایر اسپیندل سری آلفا ارائه می‌دهد. سنسور چرخش شفت موتور اسپیندل را تشخیص داده و سیگنال سرعت را از طریق اتصال ترمینال JY2 به آمپلی فایر ارسال می‌کند. بدون این سیگنال، آمپلی فایر نمی‌تواند حلقه سرعت خود را ببندد و اسپیندل نمی‌تواند سرعت پایدار را تحت بار برش حفظ کند.

س2: اسپیندل تحت بار برش نوسان سرعت نشان می‌دهد اما در حالت بدون بار به درستی کار می‌کند. آیا این سنسور مقصر است؟

نوسان سرعت تحت بار - که در آن سرعت اسپیندل هنگام افزایش نیروهای برش کاهش می‌یابد یا نوسان می‌کند - یک علامت مشخصه بازخورد سرعت تخریب شده یا متناوب است. اگر سیگنال بازخورد سرعت در حالت بدون بار تمیز باشد اما تحت بار تخریب شود (به دلیل لرزش که بر فاصله سنسور تا هدف یا تماس کانکتور تأثیر می‌گذارد)، نوسان سرعت رخ می‌دهد. قبل از تعویض PCB، براکت نصب را برای شل بودن و کانکتور JY2 را برای تماس متناوب بررسی کنید.

س3: آیا /01A و /02A قابل تعویض هستند؟

هر دو نسخه عملکرد یکسانی دارند. تفاوت‌های جزئی در نسخه سخت‌افزار، رابط الکتریکی و مشخصات نصب یکسان را حفظ می‌کنند. در بیشتر موارد، نسخه‌ها قابل تعویض هستند، اما نسخه را از برچسب واحد نصب شده تأیید کرده و هنگام سفارش به طور مشخص مشخص کنید تا نزدیکترین تطابق را تضمین کنید.

س4: پس از تعویض A20B-2002-0300، اسپیندل خطای جهت‌گیری را نشان می‌دهد. چه چیزی باید بررسی شود؟

پس از تعویض سنسور، جهت‌گیری اسپیندل نیاز به صفر کردن مجدد دارد. رابطه زاویه‌ای سنسور با مرجع شفت موتور ممکن است در واحد جدید کمی متفاوت باشد. هم‌ترازی تعویض ابزار را تأیید کرده و پارامتر موقعیت توقف جهت‌گیری اسپیندل (پارامتر شیفت جهت‌گیری اسپیندل در مجموعه پارامترهای اسپیندل CNC) را در فواصل کوچک تنظیم کنید اگر اسپیندل در زاویه کمی نادرست متوقف می‌شود.

س5: آیا A20B-2002-0300 هنوز موجود است؟

از طریق بازار پس از فروش FANUC CNC - فروشندگان قطعات CNC و متخصصان خدمات موتور اسپیندل، واحدهای جدید و تست شده دست دوم را در اختیار دارند. نسخه (/01A یا /02A) را تأیید کرده و اطمینان حاصل کنید که هم PCB و هم براکت در واحد عرضه شده گنجانده شده‌اند. قبل از پذیرش هر واحد دست دوم، عملکرد رله داخلی و خروجی سیگنال سنسور را تست کنید.
