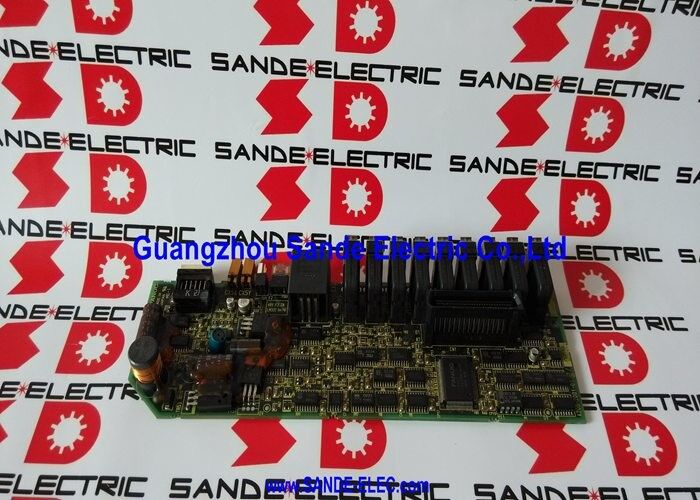

صفحه کنترل سرو A20B-2001-0933 A2OB-2OO1-O933

A20B-2001-0933 FANUC الفا SVM2-40L/40L سی بی دی کنترل سرو ️ نوع رابط A / A06B-6079-H209 / دو محور 40A / هیئت مدیره سیم کشی A16B-2203-0595

SVM2-40L/40L ️ ماژول دو محوری دو محور با جریان بالا

SVM2-40L/40L (A06B-6079-H209) یک ماژول تقویت کننده سرو دو محوری با سرعت 40A در هر محور است.این نشان دهنده پایان جریان بالا خط است.:

انواع جریان پایین تر (SVM2-12/12، SVM2-20/20) در مراکز تراش ماشین آلات فشرده و ابزار آلات سبک خدمات می دهند. SVM2-40L/40L نیازهای جریان بالا را از:

محورهای بزرگ مرکز ماشینکاری:محورهای X و Y سنگین با جرم میز قابل توجهی، که بار پویا در هنگام شتاب و کاهش سرعت نیاز به خروجی جریان بالا را دارد.

ماشین های بزرگ برای تغییر پالت ها و میز های چرخشی:محورهایی که جرم قابل توجهی را با سرعت های بالا حرکت می دهند و نیاز به جریان موتور بیشتری برای همان مشخصات حرکت نسبت به محورهای سبک تر دارند.

محورهای ماشین های خرد کننده:آسیاب دقیق در سرعت متوسط اما با نیروی برش ثابت، در طول دوره های تولید طولانی، نیاز به خروجی قابل اعتماد در حال حاضر بالا دارد.

A20B-2001-0933 PCB کنترل در داخل این ماژول است که منطق کنترل فعلی، پردازش بازخورد رمزگذاری کننده، ارتباطات اتوبوس نوع A را فراهم می کند.و مدیریت مدار محافظت برای هر دو محور 40A به طور همزمان.

مشخصات کلیدی

کنترل PCB و هیئت مدیره سیم کشی

ماژول SVM2-40L/40L شامل دو PCB اصلی است:

A20B-2001-0933 (PCB کنترل):لایه هوشمند، دستورات محور سرو را از CNC از طریق اتوبوس نوع A دریافت می کند، حلقه های کنترل جریان را در زمان واقعی برای هر دو محور اجرا می کند، بازخورد رمزگشایی را می خواند،پردازش سیگنال های نقص از مرحله قدرت، و سیگنال های درایو دروازه را برای فرماندهی دستگاه های سوئیچ IGBT تولید می کند.

A16B-2203-0595 (بورد سیم کشی):لایه اتصال دهنده فیزیکی. این لایه اتصال های پایانی را برای ورودی اتوبوس DC، کابل های خروجی موتور سه فاز برای هر دو محور و کانکتورهای سیگنال انکودر فراهم می کند.تخته سیم کشی اتصال های جریان بالا را حمل می کند؛ A20B-2001-0933 منطق کنترل را حمل می کند.

صفحه سیم کشی A16B-2203-0595 جایگزین یک نسخه قبلی ، A16B-2202-0775 می شود. هر دو صفحه سیم کشی با PCB کنترل A20B-2001-0933 سازگار هستند. هنگام جایگزینی PCB کنترل ،صفحه سیم کشی در ماژول باقی می ماند مگر اینکه آن نیز آسیب دیده باشد..

A20B-2001-0933 در مقابل A20B-2001-0931

A20B-2001-0931 PCB کنترل برای ماژول های SVM2 با جریان پایین تر (SVM2-12/12 تا SVM2-30/30) است. A20B-2001-0933 به SVM2-40L / 40L خدمت می کند.

در 40A در هر محور در مقایسه با 12A یا 20A، تخته کنترل باید:

• رابط کاربری با یک مدار محرک دروازه IGBT با ظرفیت بیشتر برای تغییر دستگاه های قدرت با جریان بالاتر
• پردازش سیگنال های بازخورد جریان از سنسورهای جریان با ظرفیت بالاتر
• مدیریت آستانه های حفاظت مناسب برای عملیات 40A

این تفاوت ها باعث می شود A20B-2001-0933 برای ماژول 40L/40L خاص باشد. A20B-2001-0931 و A20B-2001-0933 بین ماژول های مربوطه خود قابل تعویض نیستند.

سناریوهای کاربرد

خطای صفحه کنترل SVM2-40L/40L:ماژول سرو دو محوری سیستم محرک FANUC Alpha (A06B-6079-H209) یک آژیر سرو را در هر دو محور به طور همزمان ایجاد می کند. پس از تأیید اینکه صفحه سیم کشی و دستگاه های قدرت سالم هستند،PCB کنترل A20B-2001-0933 به عنوان خطای شناسایی شده است. تعويض هر دو کانال سرو محور 40A را برقراره

تعمیر و نگهداری محور محرک جریان بالا:در طول یک تعمیر برنامه ریزی شده از یک مرکز بزرگ ماشینکاری کابینت servo drive،A20B-2001-0933 در ماژول محور بارگذاری بالا به عنوان بخشی از تجدید فعال PCB برای جلوگیری از خرابی های مربوط به سن صفحه کنترل جایگزین می شود..

سوالات عمومی

سوال1: رابط نوع A که این صفحه از آن استفاده می کند چیست؟

نوع A پروتکل ارتباطات سریال servo FANUC برای نسل درایو سری Alpha است. از یک کابل سریال اختصاصی از کارت رابط servo CNC به ماژول درایو استفاده می کند،انتقال دستورات موقعیت و بازگشت بازخورد رمزگذاری کننده از طریق یک پیوند سریالی دیجیتال. نوع A قبل از رابط FSSB فیبر نوری مورد استفاده در سری Alpha-i است. A20B-2001-0933 نوع نوع رابط A است که با ماژول های FSSB (سری A06B-6096) سازگار نیست.

سوال2: "40L" در نام SVM2-40L/40L به چه معناست؟

در کنوانسیون نامگذاری SVM2 FANUC، پسوند رتبه فعلی ظرفیت های جریان مداوم (C) و اوج (P) را نشان می دهد. "40L" indicates this channel is rated at 40A in limited-duty operation — a specific duty cycle and thermal rating that defines how long 40A can be sustained without exceeding the module's thermal limitsاین از، به عنوان مثال، "40" (40A پیوسته) یا "40HV" (تفاوت ولتاژ بالا) متمایز است.برای تعریف دقیق چرخه کار قابل استفاده برای پیکربندی SVM2-40L/40L، از کتابچه راهنمای تعمیر و نگهداری سری Alpha FANUC چک کنید..

سوال 3: آیا A20B-2001-0933 می تواند با ماژول های SVM2 رابط FSSB (سری A06B-6096) استفاده شود؟

شماره A20B-2001-0933 رابط اتوبوس سریال نوع A را پیاده سازی می کند. ماژول های SVM2 رابط FSSB (سری A06B-6096) از یک پروتکل ارتباطی متفاوت و ترتیب مختلف کانکتور استفاده می کنند.این دو نسل درایو با PCB سازگار نیستند. قبل از سفارش برد کنترل جایگزین، نوع رابط ماژول نصب شده را از صفحه نام تایید کنید.

سوال 4: آیا تعویض A20B-2001-0933 نیاز به تغییر پارامترهای سرو دارد؟

نه، پارامترهای محور سرو ‬کد های شناسایی موتور، نوع رمزگذاری کننده، محدودیت های جریان، دستاوردهای حلقه سرو ‬ در حافظه پارامتر اصلی CNC ذخیره می شوند.جایگزینی A20B-2001-0933 بر این پارامترها تاثیر نمی گذاردبعد از نصب قطعات جایگزین و راه اندازی سیستم محرک، CNC ارتباط را با ماژول مجدداً برقرار می کند و پارامترهای موجود سرو را اعمال می کند.بررسی آمادگی سرو و انجام آزمایشات با سرعت پایین قبل از تولید کامل.

سوال 5: قبل از اینکه نتیجه گیری شود که A20B-2001-0933 شکست خورده است، چه بازرسی بصری مفید است؟

قبل از تعویض تخته کنترل، از نظر بصری بررسی کنید: (1) سطح تخته برای تغییر رنگ، ترک یا سوختگی قطعات، یا اتصال های جوش آسیب دیده در اطراف بخش خروجی دروازه؛(2) اتصال لبه برای آسیب دیده3) صفحه سیم کشی برای آسیب های قابل مشاهده که می تواند باعث نقص صفحه کنترل ثانویه شود.(4) اتصال دهنده های خارجی ماژول برای علائم آسیب قوس از یک خط خط خطاگر هیچ آسیب فیزیکی قابل مشاهده نباشد و علامت خطا به الکترونیک کنترل اشاره داشته باشد، جایگزینی A20B-2001-0933 مناسب است.
