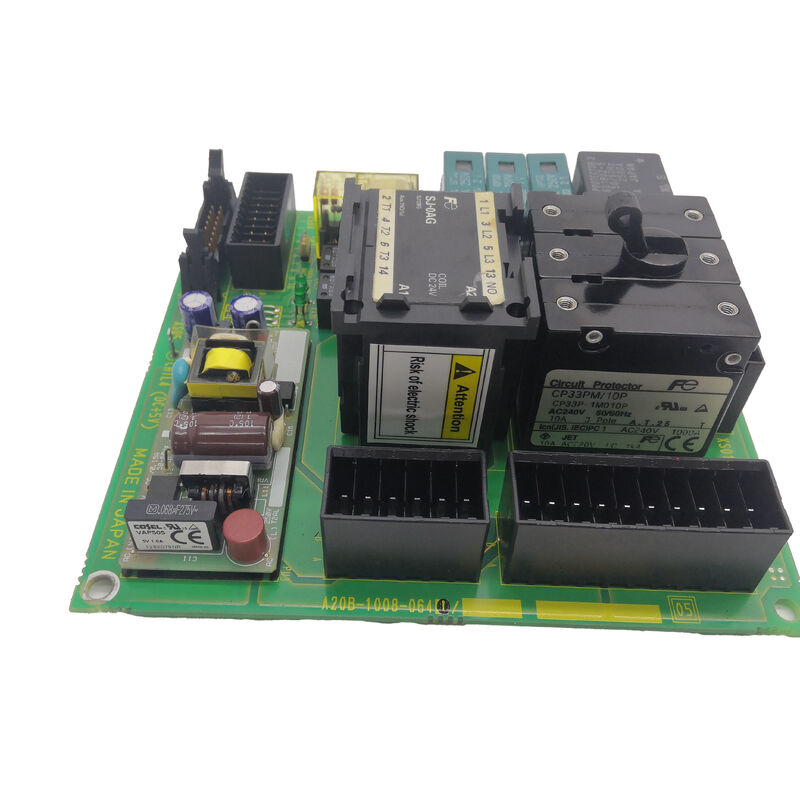

صفحه مدار A20B-1008-0640 A20B10080640 A2OB-1OO8-O64O

A20B-1008-0640 | PCB منبع تغذیه CNC سری FANUC A20B-1008 — برد درایو صنعتی و اتوماسیون / تعویض CNC یدکی

A20B-1008 — سری PCB منبع تغذیه برای سیستم های درایو CNC

سری A20B-1008 خانواده بردهای مدار چاپی منبع تغذیه و درایو FANUC برای کاربردهای CNC و اتوماسیون است. این بردها تبدیل توان، تنظیم توان و عملکردهای مدیریت توان مرتبط را در ماژول های درایو FANUC و سخت افزار کنترل CNC ارائه می کنند.

سری A20B-1008 انواع بردهای مرتبط با قدرت را پوشش می دهد که در طیف محصولات FANUC مستقر شده اند:

بردهای پاور ماژول درایو:ارائه اتصالات برق ولتاژ بالا، مدارهای اندازه گیری جریان، و لایه های رابط باس DC در داخل ماژول های تقویت کننده سروو و اسپیندل.

تابلوهای تنظیم برق:تامین ولتاژهای تمیز و تنظیم شده به مدارهای منطقی و کنترلی در واحدهای کنترل CNC، جایی که سخت افزار تبدیل AC/DC اولیه به مراحل تنظیم تکمیلی نیاز دارد.

PCB های مدیریت انرژی:از جمله بردهایی که محدود کردن هجوم، عملکردهای پیش شارژ و مدارهای راه اندازی نرم را در ماژول های درایو و منبع تغذیه مدیریت می کنند.

A20B-1008-0640 عملکرد خاص منبع تغذیه را در سیستم FANUC قابل اجرا خود انجام می دهد - نقش دقیق آن توسط ماژول یا واحد کنترلی که در آن نصب شده است تعریف شده است.

اطلاعات کلیدی محصول

چرا بردهای منبع تغذیه شکست می‌خورند – و معنی آن برای سیستم

بردهای منبع تغذیه تحت شرایطی کار می کنند که پیری اجزا را بیشتر از بردهای منطق دیجیتال تسریع می کند:

استرس حرارتی:اجزای تبدیل توان (خازن‌ها، سلف‌ها، ترانزیستورهای قدرت) دماهای بالاتری را نسبت به مدارهای منطقی دیجیتال تجربه می‌کنند. هر چرخه حرارتی - گرمایش روشن، خنک کننده خاموش - پیر شدن خازن را از طریق تخریب دی الکتریک و الکترولیتی پیش می برد.

جریان ریپل:خازن های خروجی DC جریان موج دار را به طور مداوم در حال کار حمل می کنند. این جریان موج دار، حتی در محدوده های نامی، به تخریب خازن الکترولیتی در طول سال ها خدمت کمک می کند.

تغییرات ولتاژ:گذرهای منبع تغذیه از ماشین آلات روی مدار برق یکسان، مرحله ورودی برد برق را در معرض افزایش ولتاژ بالاتر از سطح کاری نامی آن قرار می دهد. دستگاه های حفاظت از استرس گذرا و دی الکتریک خازن های مکرر.

هنگامی که PCB منبع تغذیه A20B-1008-0640 خراب می شود، علائم نشان دهنده ریل برق آسیب دیده است: از دست دادن عملکرد CNC، رفتار نامنظم تحت بار، یا کدهای هشدار سیستم که به بخش منبع تغذیه اشاره می کنند.

سناریوهای کاربردی

تعویض برد برق CNC:یک سیستم CNC FANUC کدهای هشدار مربوط به ولتاژ تغذیه را ایجاد می کند. پس از تأیید صحت ورودی برق AC، A20B-1008-0640 به عنوان برد منبع تغذیه ناموفق شناسایی می شود. تعویض، تنظیم صحیح ولتاژ را بازیابی می کند و آلارم های مربوط به برق را پاک می کند.

تعویض برد برق پیشگیرانه:تاسیساتی که یک سیستم CNC FANUC را در یک محیط سخت کار می کند - دمای محیط بالا، چرخه برق مکرر - جایگزین A20B-1008-0640 به عنوان بخشی از یک برنامه نگهداری پیشگیرانه برنامه ریزی شده قبل از خرابی مرتبط با سن می شود.

سوالات متداول

Q1: چگونه تأیید کنم که برد A20B-1008-0640 برای سیستم من صحیح است؟

شماره قطعه را از روی برچسب برد در ماژول FANUC یا واحد کنترل قابل اجرا بخوانید. اگر روی برچسب A20B-1008-0640 نوشته شده باشد، این جایگزینی تایید شده است. شماره قطعه را با لیست قطعات یدکی در دفترچه راهنمای تعمیر و نگهداری FANUC برای مدل ماژول خاص ارجاع دهید.

Q2: قبل از تعویض A20B-1008-0640 چه رویه ایمنی اعمال می شود؟

بردهای منبع تغذیه ولتاژهای بالا را کنترل می کنند. قبل از دسترسی به A20B-1008-0640، سیستم کامل را خاموش کنید و اجازه دهید خازن ها به طور کامل تخلیه شوند. ماژول‌های درایو حاوی تخته‌های برق، ولتاژ باس DC را پس از خروج از شبکه حفظ می‌کنند - زمان انتظار تخلیه کارخانه سازنده را رعایت کنید و قبل از لمس هر یک از اجزای داخلی، با یک ولت متر DC کالیبره‌شده بررسی کنید.

Q3: عواقب یک A20B-1008-0640 نیمه کاره چیست؟

یک خرابی جزئی - برای مثال، یک خازن الکترولیتی با بارگذاری حاشیه‌ای که موج ولتاژ خروجی را افزایش می‌دهد - می‌تواند به صورت بازنشانی متناوب CNC، رفتار نامنظم سروو، یا آلارم‌های تصادفی که تحت بارگیری کامل دستگاه ظاهر می‌شوند اما پس از چرخه برق پاک می‌شوند، ظاهر شود. این علائم اغلب قبل از شکست کامل است. تعویض پیشگیرانه برد زمانی که علائم متناوب مربوط به برق ظاهر می شود از خاموش شدن برنامه ریزی نشده جلوگیری می کند.

Q4: آیا A20B-1008-0640 در سطح قطعه قابل تعمیر است؟

تعمیر بردهای منبع تغذیه FANUC در سطح جزء توسط مراکز خدمات تخصصی ارائه می شود. تعمیر متداول شامل جایگزینی خازن های الکترولیتی تخریب شده، قطعات حفاظتی خراب، یا دستگاه های یکسو کننده آسیب دیده است. برای سیستم های حیاتی تولید، تعویض مستقیم برد معمولا سریعتر است. تعمیر زمانی که موجودی جایگزین در دسترس نباشد یا زمانی که عیب یک جزء مجزا به وضوح قابل شناسایی باشد، قابل انجام است.

Q5: آیا تعویض A20B-1008-0640 به تغییرات پیکربندی CNC نیاز دارد؟

بردهای منبع تغذیه اجزای سخت افزاری هستند - آنها پارامترهای CNC را ذخیره نمی کنند. تعویض A20B-1008-0640 نیازی به تغییر پارامتر CNC ندارد. پس از نصب جایگزین، سیستم را روشن کنید و قبل از بازگرداندن CNC یا سیستم درایو به حالت عادی، مطمئن شوید که تمام ولتاژهای تغذیه مطابق با مشخصات هستند.
