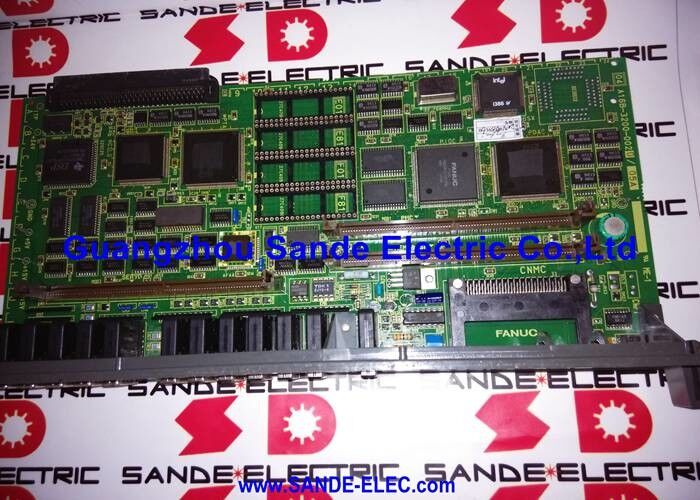

صفحه مدار اصلی A16B-3200-0020 A16B-32OO-OO2O A16B32000020

A16B-3200-0020∙ FANUC سری 21TB صفحه اصلی CPU 4 محور / 3 اسلات / SERVO / PMC / MEM و SP / اتصال های جلو

سری ۲۱-تی بی ۰ سی ان سی کامپکت برای چرخش

FANUC سری 21 موقعیت خاصی در بازار CNC FANUC را در خود جای داد: توانایی بیشتری نسبت به سری 0 اقتصاد، اما جمع و جور تر و ارزان تر از سری 16/18 کامل.نام "21" آن را بین این نسل ها قرار می دهد، ترکیبی متعادل از ویژگی ها را برای مراکز کوچک و متوسط (21-TB) و مراکز ماشینکاری (21-MB) ارائه می دهد.

پیکربندی 21TB (مرکز چرخش) سیستم را برای کاربردهای چرخ دار طراحی کرده است: جبران شعاع بینی ابزار، سرعت سطح ثابت، رشته بندی و چرخه های قوطی مخصوص چرخش به عنوان استاندارد.

A16B-3200-0020 صفحه اصلی پردازنده برای این کنترل 21TB است، هسته فیزیکی که تمام سایر صفحه ها و ماژول ها به آن متصل می شوند و به آن وابسته هستند.

مشخصات کلیدی

ظرفیت 4 محور

A16B-3200-0020 از حداکثر 4 محور کنترل شده پشتیبانی می کند که برای اکثر پیکربندی های مرکز چرخش کافی است:

• چرخ دو محوری استاندارد (X و Z):دو تا از چهار ظرفیت استفاده می شود
• چرخ دار سه محوری با محور Y یا زیر اسپندل:استفاده از سه محور
• چرخ دو محور چهار محوری (X1, Z1, X2, Z2):استفاده از ظرفیت کامل چهار محور

برای ماشین هایی که به محور های بیشتری نیاز دارند ، سری 16 یا 18 پلت فرم مناسب است. ظرفیت چهار محور 21TB با ماشین های چرخشی که به طور معمول مجهز به آن است ، مناسب است.

سناریوهای کاربرد

خطای صفحه اصلی CNC 21TB:یک مرکز چرخش CNC با کنترل FANUC 21-TB پس از روشن شدن تمام پاسخ را از دست می دهد. ولتاژ های تغذیه درست را تایید می کنند؛ صفحه اصلی A16B-3200-0020 به عنوان خطا شناسایی می شود.تعویض با سرو، PMC، و ماژول های MEM و SP دوباره نصب شده اند و یک پارامتر از نسخه پشتیبان بازیابی ماشین را به تولید باز می گرداند.

بازسازی سیستم کنترل CNC:یک مرکز چرخش قدیمی 21TB برای ادامه خدمات بازسازی می شود. صفحه اصلی A16B-3200-0020 به عنوان بخشی از تجدید کل واحد کنترل جایگزین می شود.

سوالات عمومی

س1: کدام ماژول ها باید به A16B-3200-0020 جایگزین منتقل شوند؟

هر سه ماژول اسلات ✓ کارت SERVO، ماژول PMC و ماژول MEM & SP ✓ باید از صفحه قدیمی جدا شده و در همان اسلات های جایگزین نصب شوند.این ماژول ها حمل نرم افزار CNC و داده های پیکربندی شدهعلاوه بر این، ماژول های FROM / SRAM (برنامه و ذخیره سازی پارامتر) در صفحه اصلی باید سالم منتقل شوند.

سوال2: آیا A16B-3200-0020 با نسخه 21MB (مرکز ماشینکاری) سازگار است؟

A16B-3200-0020 برای مرکز چرخش 21TB تایید شده است. مرکز 21MB (مرکز ماشینکاری) ممکن است از یک نسخه مختلف صفحه اصلی با پیکربندی های مختلف اسلات یا پشتیبانی نرم افزاری استفاده کند.CNC الکترونیک این تخته را به عنوان "21B کنترل سیستم سری CPU PCB" که پوشش می دهد 21 سری پلت فرم. قبل از سفارش از مدارک قطعات یدکی ماشین خاص بررسی کنید

سوال 3: چه اتفاقی برای برنامه های CNC می افتد هنگامی که A16B-3200-0020 جایگزین می شود؟

اگر ماژول MEM & SP و ماژول های FROM / SRAM از صفحه اصلی منتقل شوند، تمام برنامه ها، پارامترها و داده های PMC حفظ می شوند. اگر این ماژول ها در دسترس نباشند (به عنوان مثال آسیب دیده),یک بازیابی کامل داده ها از نسخه پشتیبان مورد نیاز است. به همین دلیل انجام یک نسخه پشتیبان قبل از هر گونه نگهداری صفحه اصلی یک عمل ضروری است.

سوال 4: آیا می توان A16B-3200-0020 را به جای تعویض تعمیر کرد؟

CNC Tools LLC و سایر مراکز خدمات تخصصی خدمات تعمیر این صفحه را ارائه می دهند. برای ماشین آلات حیاتی تولید، جایگزینی صفحه برای صفحه معمولا سریعتر است.برای شرایط کم اضطراری، تعمیر یک جایگزین مقرون به صرفه است زمانی که خرابی شامل نقص های قابل شناسایی در سطح قطعات باشد.

س5: آیا پس از نصب یک A16B-3200-0020 جایگزین، به روزرسانی نرم افزار مورد نیاز است؟

نرم افزار سیستم CNC در ماژول های FROM (Flash ROM) ذخیره می شود که از صفحه اصلی جدا هستند. اگر ماژول های FROM از سیستم اصلی به صفحه جایگزین منتقل شوند،نرم افزار حفظ شده و نیازی به روشن کردن مجدد ندارد.. اگر ماژول های جدید FROM باید استفاده شود، نسخه مناسب نرم افزار FANUC برای 21-TB باید بارگذاری شود.
