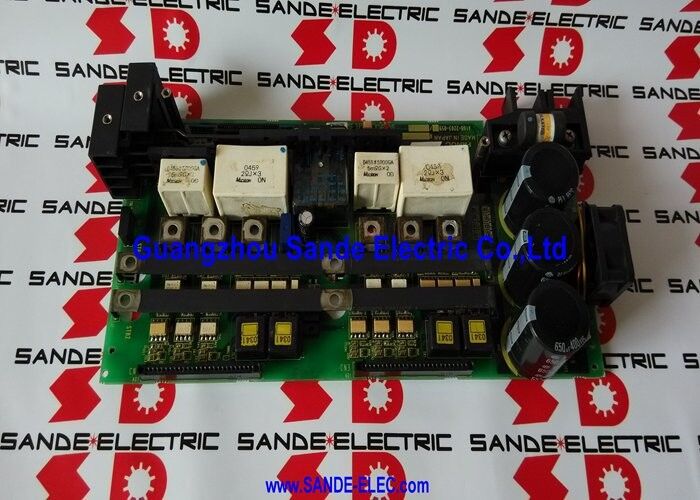

A16B-2203-0590 FANUC الفا SVM2-12/40 هیئت مدیره سیم کشی ️ نوع A و رابط FSSB / A06B-6079-H204 / A06B-6096-H204 / Supersedes A16B-2202-0770

SVM2-12/40 ️ دو محور اسیمتریک دو محور

FANUC Alpha SVM2-12/40 یک ماژول تقویت کننده سرو دو محوری با نرخ های مختلف جریان در هر محور است. بر خلاف SVM2-12/12 (در هر دو محور 12A) یا SVM2-40/40 (در هر دو محور 40A) ،پیکربندی 12/40:

• محور 12A:برای یک محور ماشین سبک تر، برج ابزار، چرخش قطعه کار، یا محور کمکی با نیاز به موتور سرو کوچکتر.
• محور 40A (وظیفه سنگین تر):برای یک محور ماشین سنگین تر، به طور معمول محور اصلی انتقال با یک موتور بزرگتر و الزامات بی وقفه بیشتر.

این جفت گیری نامتقارن به سازنده ماشین اجازه می دهد تا جریان تقویت کننده سرو را با تقاضای واقعی هر محور تطابق دهد.نصب یک ماژول 40/40 یکنواخت که یک محور فقط نیاز به 12A دارد هزینه های زباله و فضای کابینتSVM2-12/40 بهترین انتخاب مهندسی برای ماشین هایی است که یک محور سبک و یک محور سنگین دارند.

مشخصات کلیدی

نوع A و FSSB یک صفحه سیم کشی برای هر دو رابط

A16B-2203-0590 به SVM2-12/40 در هر دو نوع رابط آن خدمات می دهد:

رابط نوع A (A06B-6079-H204):رابط servo bus سریال با استفاده از یک کابل اختصاصی از CNC. نسل اولیه رابط، هنوز هم در سیستم های سری 15 و سری i رایج است.

رابط FSSB (A06B-6096-H204):رابط سرویس بس فیبر نوری که در سیستم های CNC سری i استفاده می شود. ایمنی از سر و صدا الکترومغناطیسی از کابینت درایو را فراهم می کند.

مجموعه کانکتورهای فیزیکی صفحه سیم کشی هر دو نوع رابط را در بر می گیرد زیرا ابعاد صفحه مکانیکی و طرح کانکتور موتور / بس در انواع نوع A و FSSB SVM2-12/40 مشترک استفقط PCB کنترل و کنتاکتور بس servo بین این دو متفاوت است.

سناریوهای کاربرد

خطای صفحه سیم کشی SVM2-12/40:یک ماژول servo FANUC Alpha کد های هشدار دهنده ای را که بر هر دو محور تاثیر می گذارد ایجاد می کند. PCB کنترل به درستی آزمایش می شود، اما بازرسی نشان می دهد که ردیف اتصال موتور با جریان بالا در صفحه سیم کشی آسیب دیده است.جایگزین A16B-2203-0590 حفظ یکپارچگی کانکتور ماژول و هر دو محور عملکرد servo.

بازسازی ماژول:یک ماژول Alpha SVM2-12/40 تحت بازسازی کارگاه قرار می گیرد. هیئت مدیره سیم کشی A16B-2203-0590 در کنار PCB کنترل جایگزین می شود تا به روز رسانی کامل هیئت مدیره داخلی را فراهم کند.

سوالات عمومی

Q1: آیا A16B-2203-0590 می تواند در رابط FSSB SVM2-12/40 و همچنین SVM2-12/40 نوع A استفاده شود؟

بله، راهنمای نگهداری FANUC Alpha A16B-2203-0590 را به عنوان صفحه سیم کشی برای هر دو ماژول A06B-6079-H204 (نوع A) و A06B-6096-H204 (FSSB) تایید می کند.صفحه سیم کشی عنصر ساختاری مشترک برای هر دو نوع رابط است. کانکتور رابط سرو CNC بر روی صفحه سیم کشی هر دو کابل نوع A و کانکتور فیبر نوری FSSB را می پذیرد،یا اتصال خاص رابط از طریق کانکتور PCB کنترل به جای صفحه سیم کشی انجام می شود.

سوال2: PCB کنترل که با A16B-2203-0590 در SVM2-12/40 جفت می شود چیست؟

برای پیکربندی کنترل HRV3 (کنترل جریان با عملکرد بالاتر): صفحه سیم کشی A16B-2203-0590 با کنترل PCB A20B-2100-0541 (مواصفات FSSB) جفت می شود. برای پیکربندی های استاندارد،جفت بندی بستگی به تولید ماژول دارد.جدول راهنمای تعمیر و نگهداری FANUC Alpha Series مشخص می کند: "وقتی از HRV3 استفاده می کنید، از تخته های زیر با هم استفاده کنید: تخته سیم کشی: A16B-2203-059X / تخته مدار چاپی: A20B-2100-054X".

سوال 3: چرا SVM2-12/40 از امتیازات جریان نامتقارن به جای یک 40/40 یکنواخت استفاده می کند؟

پیکربندی درایو مطابق با جریان هزینه را کاهش می دهد و مدیریت حرارتی را بهبود می بخشد. یک مرحله خروجی 40A برای یک محور 12A حدود 30A از ظرفیت نامی را هدر می دهد، هزینه در دستگاه های IGBT، خنک سازی،و اندازه کابینت. SVM2-12/40 هر محور دقیقاً جریان مورد نیاز خود را فراهم می کند. این امر به ویژه در چرخ CNC که در آن محور Z (حمل) بار بیشتری را نسبت به محور X (سلائید متقابل) حمل می کند ، مفید است.یا روی ماشین هایی که یک محور به جای محور اصلی برش، یک محور کمکی سبک است.

سوال 4: پس از نصب A16B-2203-0590 جایگزین، آیا باید کدگذاری کننده یا کابل های موتور را تغییر مسیر دهید؟

کانکتورهای کدگذاری و کابل های موتور بر روی صفحه سیم کشی همان شکل فیزیکی و پیکربندی مکانیکی صفحه اصلی را حفظ می کنند.اتصالات کابل دوباره به همان موقعیت های اتصال در صفحه جدید ساخته شده است.

س5: آیا می توان صفحه سیم کشی A16B-2203-0590 را بدون دسترسی به PCB کنترل جایگزین کرد؟

در داخل محفظه ماژول SVM2-12/40، PCB کنترل بر روی صفحه سیم کشی نصب می شود.PCB کنترل باید ابتدا برداشته شود تا سخت افزار نگهدارنده صفحه سیم کشی را نشان دهد.. دو تخته در داخل ماژول جدا شده اند. پس از تعویض A16B-2203-0590,PCB کنترل دوباره بر روی صفحه سیم کشی جدید قبل از بسته شدن ماژول و نصب مجدد در کابینت درایو نصب می شود..
