FANUC A16B-1212-0220 | Zero C Control C7 I/O PCB — 104 ورودی / 72 خروجی / غیر سطحی / سری FANUC 0-C, 0-D, 0-F

104 ورودی، 72 خروجی - برد CI/O صفر کاملاً مشخص

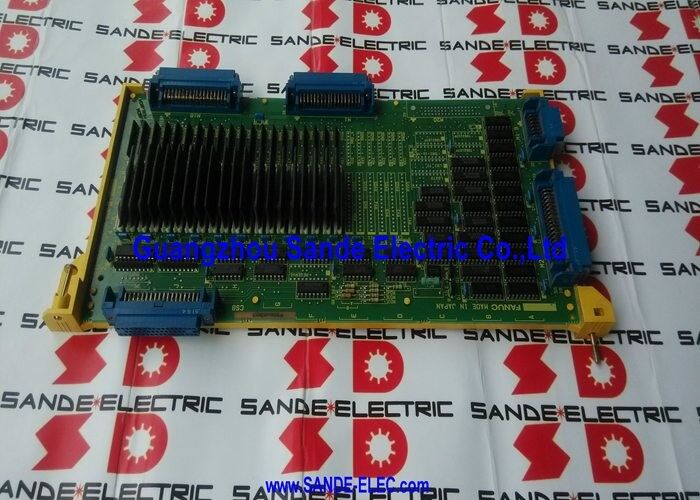

A16B-1212-0220 برد ورودی/خروجی C7 برای CNC سری Zero (0) FANUC است - پلتفرم طولانی‌مدت سری 0 که نسلی از ماشین‌ابزارهای CNC را در دهه‌های 1980 و 1990 در مدل‌های C، D و F خود هدایت کرد. نام C7 پیکربندی ورودی/خروجی کاملاً مشخص شده را در انتهای بالای سری A16B-1212 مشخص می‌کند: 104 ورودی دیجیتال و 72 خروجی دیجیتال. این بردی است که برای ماشین‌هایی با بیشترین تعداد ورودی/خروجی در معماری کنترل صفر C - مراکز ماشین‌کاری پیچیده با ATC کامل، پالت و عملکرد کمکی ورودی/خروجی، و ماشین‌های آسیاب چرخشی با محورهای متعدد و کنترل اسپیندل مناسب است.

این برد رابط دستگاه را کنترل می کند - هر سوئیچ، سنسور، خروجی رله و شیر برقی متصل به ابزار ماشینی که منطق نردبان PMC CNC کنترل می کند از این PCB عبور می کند. ورودی‌ها وضعیت فیزیکی دستگاه را می‌خوانند (سوئیچ‌های محدود، قفل درب، سیگنال‌های سنسور، دکمه‌های فشاری اپراتور). خروجی ها به محرک های دستگاه (کویل های رله، شیرهای برقی، لامپ های نشانگر، تریگرهای ATC) فرمان می دهند.

ساختار غیر سطحی - اجزای سوراخ دار به جای SMD - مشخصه فیزیکی متمایز بردهای اصلی سری C است. بردهای ورودی/خروجی FANUC قبلی روی سطح نصب نمی‌شدند، که در مورد تعمیر مهم است: قطعات سوراخ‌دار برای تعمیر لحیم کاری دستی نسبت به اجزای SMD با گام ریز در دسترس‌تر هستند.

مشخصات کلیدی

C7 در خانواده برد صفر CI/O

سری A16B-1212 طیف کاملی از بردهای I/O را برای نسل کنترل FANUC Zero C، D و F پوشش می دهد. هر گونه در این سری از نظر تعداد ورودی/خروجی و پیکربندی متفاوت است:

C7 بالاترین نوع استاندارد تعداد ورودی/خروجی در این خانواده برد است. ماشین‌هایی که نیازهای ورودی/خروجی کمتری دارند، از انواع کم‌تر استفاده می‌کنند. C7 مجهزترین ماشین آلات را ارائه می دهد.

سوالات متداول

Q1: کدام گونه های FANUC Series 0 از A16B-1212-0220 استفاده می کنند؟

این برد برای کنترل‌های سری FANUC 0-C، 0-D و 0-F در چندین نوع ماشین طراحی شده است: 0-MC (مرکز ماشینکاری)، 0-TC (مرکز چرخش)، 0-TTC (مرکز چرخش برجک دوقلو)، 0-MD (ماشینکاری با درایو مستقیم)، و 0-TD (چرخش با درایو مستقیم). همچنین از رابط های OC، OD و OF اسپیندل و سروو پشتیبانی می کند.

Q2: خطا در PCB I/O چگونه تشخیص داده می شود؟

خطاهای PCB ورودی/خروجی معمولاً به‌عنوان ورودی یا خروجی‌های خاص بی‌پاسخ نشان می‌دهند - سیگنال سوئیچ خاصی در PMC ثبت نمی‌شود، یا خروجی‌های خاصی بدون توجه به فرمان PMC فعال نمی‌شوند. آزمایش سیستماتیک با استفاده از نمایشگر تشخیصی I/O CNC (مانیتور PMC I/O) مشخص می‌کند که کدام نقاط ورودی/خروجی خاص شکست خورده‌اند. اگر خطا به‌جای یک نقطه، بلوک بزرگی از ورودی‌ها یا خروجی‌ها را تحت تأثیر قرار دهد، خود برد احتمالاً منبع خطا نسبت به سیم‌کشی میدان است.

Q3: آیا A16B-1212-0220 قابل تعمیر است یا نیاز به تعویض کامل دارد؟

ساختار سوراخ (غیر سطحی) باعث می شود تعمیر در سطح برد نسبت به بردهای SMD در دسترس تر باشد. نقاط خرابی رایج شامل کنتاکت های کانکتور، دیودهای حفاظتی در کانال های خروجی و آی سی های اپتوکوپلر در کانال های ورودی است. خدمات تخصصی تعمیر برد I/O سری Zero FANUC می تواند اجزای خراب را شناسایی و جایگزین کند و تعداد کامل کانال ورودی/خروجی 104/72 تحت آزمایش را تأیید کند.

Q4: آیا تعویض A16B-1212-0220 نیاز به برنامه ریزی مجدد PMC دارد؟

برنامه نردبان PMC در حافظه اصلی CNC ذخیره می شود، نه در برد I/O. تعویض برد I/O برنامه PMC را تغییر نمی دهد. پس از تعویض، با آزمایش هر ورودی و خروجی در برابر نمایشگر PMC، بررسی کنید که همه آدرس‌های ورودی/خروجی به درستی کار می‌کنند. نگاشت I/O توسط نرم افزار PMC و موقعیت فیزیکی برد در رک تعریف می شود.

Q5: منبع A16B-1212-0220 کجاست؟

از طریق بازار بعدی بردهای ورودی/خروجی سری FANUC Zero — نمایندگی های متخصص CNC سری 0 FANUC، خدمات تعمیر برد و تامین کنندگان مازاد آزمایش شده. خدمات تعمیر و تعویض به طور گسترده برای این نسل از بردهای ورودی/خروجی FANUC در دسترس است. A16B-1212-0220 را از برچسب برد نصب شده تأیید کنید. بردهای مرتبط در سری A16B-1212 تعداد ورودی/خروجی متفاوتی دارند و قابل تعویض نیستند.
