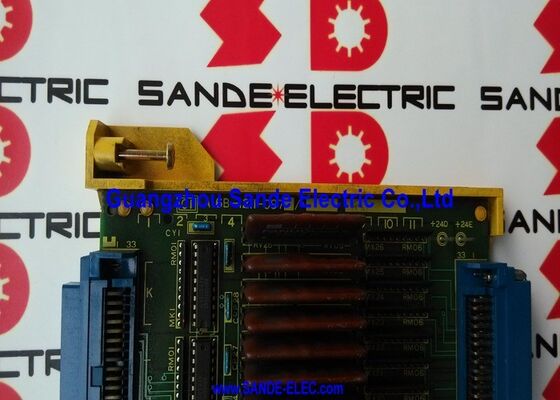

برد مدار A16B-1211-0970 A16B-1211-O97O A16B12110970

A16B-1211-0970 | FANUC Series 0-C Zero Control E3 PCB I/O — 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

کنترل صفر E3 - کاملترین برد ورودی/خروجی

خانواده بردهای ورودی/خروجی سری FANUC 0-C (صفر C یا F0C) از یک طراحی E برای شناسایی سطوح مختلف ظرفیت ورودی/خروجی در محدوده A16B-1211-097x استفاده می‌کند:

نام E3 - A16B-1211-0970 - یک برد کاملاً پرجمعیت است. همه 104 کانال ورودی و 72 کانال خروجی مونتاژ و فعال هستند. انواع E2 و E1 مدارهای کمتری را برای ماشین ابزارهای ساده تر که در آن نقاط ورودی/خروجی کمتری مورد نیاز است، حمل می کنند.

برای مراکز ماشین‌کاری و تراشکاری سری 0-C با پانل‌های اپراتور کاملاً مجهز، تعویض ابزار خودکار، سیستم‌های پالت و مدارهای هیدرولیک، پیکربندی E3 تعداد ورودی/خروجی کامل مورد نیاز را بدون تمام شدن کانال‌ها فراهم می‌کند.

مشخصات کلیدی

یکپارچه سازی نردبان PMC - نحوه عملکرد برد E3

A16B-1211-0970 به منطق نردبان PMC (کنترل کننده ماشین قابل برنامه ریزی) سری 0-C CNC متصل می شود. برنامه نردبان تمام 104 حالت ورودی را در هر چرخه اسکن می خواند و در تمام 72 خروجی می نویسد.

پل های تخته ای E3:

• سیم کشی میدان ماشین ابزار (سوئیچ ها، سنسورها، محرک ها)
• اتوبوس داخلی PMC CNC

هنگامی که A16B-1211-0970 از کار می افتد، PMC ارتباط خود را با دستگاه های میدان ماشین از دست می دهد. توالی ماشین متوقف می شود - PMC نمی تواند روشن بودن اینترلاک ها را تأیید کند، نمی تواند تکمیل تغییر ابزار را تأیید کند و نمی تواند به محرک های ماشین فرمان دهد. CNC معمولاً آلارم های لینک ورودی/خروجی مخصوص محدوده آدرس برد E3 را تولید می کند.

سناریوهای کاربردی

خرابی ورودی/خروجی مرکز ماشینکاری 0-MC:یک مرکز ماشینکاری FANUC 0-MC آلارم های تصادفی PMC را ایجاد می کند که بر عملکرد تعویض ابزار و پالت تأثیر می گذارد. عملکردهای محور اصلی عادی می مانند. برد A16B-1211-0970 E3 به عنوان منبع خطا شناسایی شده است. تعویض، ارتباط ورودی/خروجی 104/72 را به طور کامل بازیابی می کند.

مرکز تراش 0-TC با اتوماسیون پیچیده:یک مرکز چرخش 0-TC با فیدر میله، چاک هیدرولیک و دم استوک از 90 ورودی از 104 ورودی و 65 از 72 خروجی استفاده می کند. ظرفیت کامل برد E3 این بار سیگنال را به راحتی در خود جای می دهد.

سوالات متداول

Q1: تفاوت بین E3 (A16B-1211-0970) و E2 (A16B-1211-0971) چیست؟

E3 یک برد کاملاً پرجمعیت با 104 DI / 72 DO است. E2 (A16B-1211-0971) مدارهای ورودی/خروجی کمتری دارد - مکمل DI/DO کوچکتر برای ماشین ابزارهای ساده تر. E3 و E2 همان اسلات فیزیکی را در سری 0-C CNC ارائه می‌کنند، اما نمی‌توان آنها را بدون تأثیر بر در دسترس بودن آدرس ورودی/خروجی، تعویض کرد. اگر برنامه PMC دستگاه ورودی یا خروجی را در محدوده 73-104 DI یا 57-72 DO آدرس دهی کند، این سیگنال ها در جایگزینی E2 وجود ندارند.

Q2: آیا تعویض A16B-1211-0970 به تغییرات برنامه PMC نیاز دارد؟

خیر. برنامه PMC از آدرس های ورودی/خروجی استفاده می کند، نه از هویت برد سخت افزاری. جایگزینی A16B-1211-0970 با یک برد E3 یکسان در همان پیکربندی آدرس، ارتباط کامل PMC I/O را بدون هیچ گونه تغییر برنامه PMC بازیابی می کند. برنامه نردبان موجود به همان نقاط ورودی/خروجی 104/72 در برد جدید ادامه می‌دهد.

Q3: مدارهای خروجی برد E3 از نوع ترانزیستوری یا رله هستند؟

بردهای سری 0-CI/O از مدارهای خروجی ترانزیستور (نوع سینک) استفاده می کنند - نه از کنتاکت های رله مکانیکی. خروجی های ترانزیستور هیچ قطعه متحرکی برای فرسوده شدن ندارند و می توانند با نرخ سیکل بالاتر نسبت به رله ها سوئیچ شوند. آنها برای کنترل سیم پیچ های رله، لامپ های نشانگر و سیم پیچ های شیر برقی مناسب هستند - اما برای تغییر بارهای ولتاژ شبکه به کنتاکت های رله خارجی نیاز دارند. قبل از اتصال هر بار خروجی، نوع خروجی و بار مورد نیاز را از اسناد الکتریکی دستگاه بررسی کنید.

Q4: محدوده کد زنگ هشدار PMC که به A16B-1211-0970 اشاره می کند چیست؟

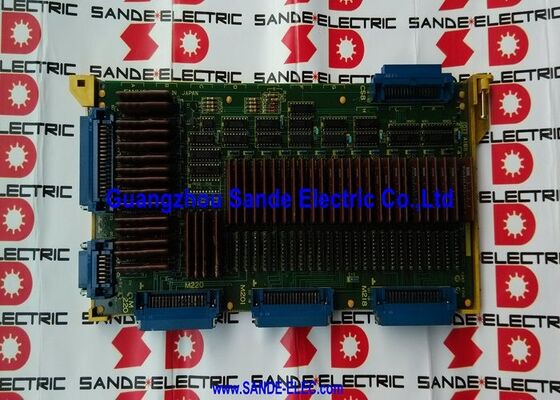

آلارم های ورودی/خروجی تولید شده در هنگام از کار افتادن برد E3 معمولاً شامل کدهای زنگ PMC مربوط به محدوده آدرس ارتباط لینک I/O است که به برد اختصاص داده شده است. کدهای هشدار خاص در دفترچه راهنمای تعمیر و نگهداری PMC سری 0-C FANUC و کتابچه راهنمای اتصال سخت افزار ثبت شده است. آلارم هایی که به بلوک آدرس ورودی/خروجی خاص اختصاص داده شده به مجموعه کانکتور برد E3 (M186، M196، M201، M218، M220) در پیکربندی ورودی/خروجی CNC تخصیص داده شده است، خطا را به این برد محدود می کند.
