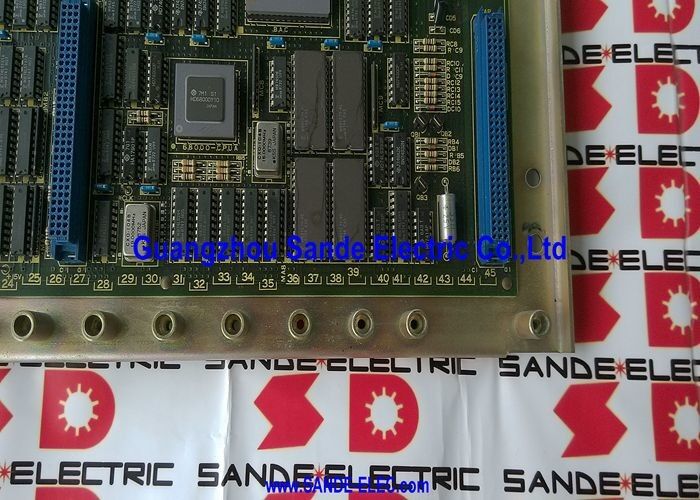

فانوک PC Board A16B-1010-0200 A16B-1O1O-O2OO

A16B-1010-0200 | FANUC Series 11-A Digital Master PCB — F11 / فیبر نوری / کارت های محور محیطی / 9 اینچ و 14 اینچ CRT / 11M و 11T

سری 11 - CNC دیجیتال نسل اول FANUC

سری 11 FANUC (F11) یک نقطه عطف مهم در تاریخ CNC است: این یکی از نسل اول سیستم های CNC دیجیتال FANUC بود. نسل های قبلی CNC FANUC از ارتباطات سروو آنالوگ و معماری های کنترل دیجیتال نسبتا ساده استفاده می کردند. سری 11 به کنترل درایو دیجیتال منتقل شد - یک گام مهندسی اساسی که دقت سروو را بهبود بخشید، دریفت را کاهش داد و نیازهای کالیبراسیون آنالوگ سیستم‌های قبلی را حذف کرد.

نام "Digital Master PCB 11 Control" در توضیحات کاربر به طور مستقیم به این هویت نسل اشاره دارد. A16B-1010-0200 تخته اصلی برای اولین نوع از این معماری دیجیتال - نسل 11-A (مدل A) است.

مشخصات کلیدی

CRT 9 اینچی یا 14 اینچی - گزینه های پیکربندی نمایشگر

A16B-1010-0200 از دو گزینه نمایش CRT پشتیبانی می کند که توسط کارت پردازنده گرافیکی نصب شده تعیین می شود:

CRT 9 اینچی (تک رنگ):صفحه نمایش استاندارد برای عملکرد CNC مبتنی بر متن - نمایش برنامه، موقعیت محورها، جدول پارامترها و پیام های هشدار. صفحه نمایش فشرده مناسب برای پانل های اپراتور کوچکتر.

CRT رنگی 14 اینچی:نمایشگر رنگی بزرگتر که نمایش مسیر ابزار گرافیکی تمام رنگی و رابط اپراتور را بهبود می بخشد. زمانی استفاده می شود که یک رابط اپراتور رنگی بزرگتر توسط سازنده ماشین مشخص شده باشد.

کارت پردازنده گرافیکی تعبیه شده در اسلات گرافیکی CNC تعیین می کند که کدام نوع نمایشگر فعال است. برد اصلی A16B-1010-0200 از هر دو پیکربندی پشتیبانی می کند.

سناریوهای کاربردی

تعویض برد اصلی مرکز ماشینکاری سری 11-M:یک مرکز ماشینکاری FANUC 11-M در مقداردهی اولیه ناموفق است - صفحه نمایش خالی، بدون عملکرد محور، بدون پاسخ. برد اصلی A16B-1010-0200 به عنوان خطا شناسایی شده است. جایگزینی با پیکربندی ماژول اصلی (کارت های محور، برد حافظه، پردازنده گرافیکی نصب مجدد) عملکرد کامل 11-M را بازیابی می کند.

نوسازی مرکز تراشکاری سری 11-T:یک مرکز تراشکاری قدیمی 11-T برای ادامه خدمات تولید بازسازی شده است. A16B-1010-0200 به عنوان هسته اصلی تجدید سیستم کنترل جایگزین می شود و طول عمر برد اصلی را بازنشانی می کند.

سوالات متداول

Q1: تفاوت بین سری 11-A و نسخه های بعدی سری 11 در سری A16B-1010 چیست؟

A16B-1010-0200 نسل اول برد اصلی (11-A) برای CNC دیجیتال سری 11 است. نسخه‌های بعدی سری 11 - از جمله نسل‌های 11-B و 11-C در سری A16B-1010 - به‌روزرسانی‌های سخت‌افزاری را برای بهبود عملکرد، افزایش ظرفیت حافظه و اصلاح معماری کنترل محور گنجانده بودند. شماره قطعات مجاور در محدوده A16B-1010 (مانند A16B-1010-0210، A16B-1010-0321، A16B-1010-0331) این نسل های بعدی را نشان می دهد. A16B-1010-0200 نقطه شروع 11-A از خانواده CNC دیجیتال سری 11 است.

Q2: آیا رابط فیبر نوری در A16B-1010-0200 از پروتکل FSSB مشابه سیستم های بعدی FANUC استفاده می کند؟

خیر. رابط فیبر نوری در A16B-1010-0200 برای انتقال داده های سیستم و سیگنال گرافیکی بین برد اصلی و صفحه نمایش/واحد گرافیک است - این یک پیوند ارتباطی داده برای اهداف نمایش است. این متمایز از FSSB بعدی FANUC (Fanuc Servo Serial Bus) است که یک رابط فرمان سروو درایو فیبر نوری است. فیبر نوری در زمینه سری 11 هدف معماری متفاوتی را دنبال می کند.

Q3: آیا تمام کارت های حافظه و محور نصب اصلی A16B-1010-0200 روی یک برد جایگزین دوباره استفاده می شود؟

بله. کارت‌های محور محیطی، کارت پردازنده گرافیک، بردهای حافظه و ماژول‌های مربوطه باید از برد اصلی خراب برداشته شوند و مجدداً در A16B-1010-0200 جایگزین نصب شوند. این بردها و ماژول ها دارای پیکربندی محور، نوع نمایشگر و نرم افزار سیستم هستند. انتقال آنها به برد جایگزین، پیکربندی سیستم اصلی را بدون نیاز به بازسازی کامل از ابتدا حفظ می کند.

Q4: قبل از جایگزینی A16B-1010-0200 به چه پشتیبان گیری از داده ها نیاز است؟

قبل از برداشتن برد اصلی، از تمام پارامترهای CNC و برنامه های قطعه ذخیره شده نسخه پشتیبان تهیه کنید. در دوره سری 11، بسته به گزینه های ورودی/خروجی دستگاه، پشتیبان گیری معمولاً از طریق RS-232C به یک پانچ نوار کاغذی، ضبط نوار کاست یا رایانه شخصی متصل به RS-232C انجام می شود. قبل از شروع تعویض، از راهنمای تعمیر و نگهداری سری 11 تأیید کنید که کدام روش پشتیبان در دستگاه خاص موجود است.
