سروو درایو تغذیه 3 محوره سیمودرایو 610 مدار قدرت 6SC6108-0SN00

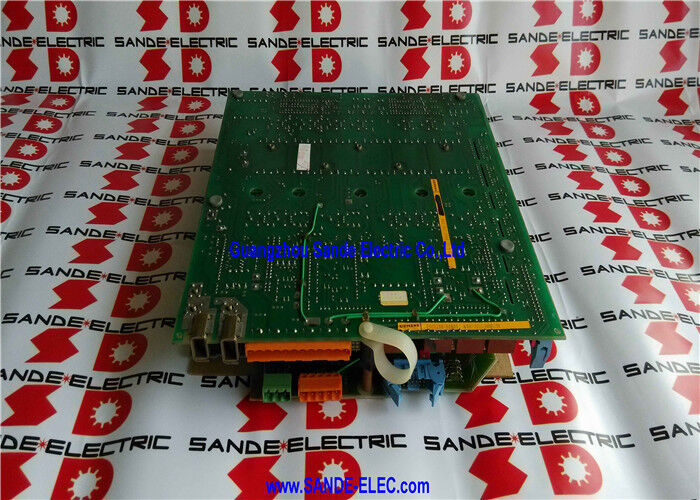

6SC6108-0SN00 | برد مدار چاپی برق تغذیه درایو زیمنس SIMODRIVE 610 AC — A38 / 8/16A / 3-Axis / CNC Servo Drive Power Board

SIMODRIVE 610 - سیستم فید درایو یکپارچه CNC زیمنس

SIMODRIVE 610 (سری 6SC61xx) نسل قبلی سیستم سروو درایو یکپارچه CNC زیمنس است که برای کار با کنترل‌های CNC SINUMERIK برای کنترل دقیق درایو تغذیه چند محوره ماشین ابزار طراحی شده است. SIMODRIVE 610 قبل از پلتفرم های SIMODRIVE 611 و SINAMICS ساخته شده است و به طور گسترده در مراکز ماشینکاری، مراکز تراشکاری و ماشین های سنگ زنی با استفاده از کنترل های SINUMERIK 3، 810، 820 و اولیه 840 استفاده می شود.

در معماری SIMODRIVE 610، ماژول‌های درایو تغذیه، الکترونیک تنظیم و مرحله قدرت را در یک واحد درایو فشرده ترکیب می‌کنند. 6SC6108-0SN00 مدار چاپ مدار قدرت (بخش قدرت "Leistungsteil") در یک ماژول درایو تغذیه AC SIMODRIVE 610 3 محوره است.

مشخصات کلیدی

SIMODRIVE 610 در سلسله مراتب درایو زیمنس

SIMODRIVE 610 نشان دهنده نسل قبلی سیستم های درایو یکپارچه CNC زیمنس است:

ماشین‌ابزارهای مجهز به درایوهای تغذیه SIMODRIVE 610 در بسیاری از محیط‌های تولیدی در خدمت باقی می‌مانند - برای تعمیر و نگهداری و تعمیر به PCB‌های برق اضافی مانند 6SC6108-0SN00 نیاز دارند.

سناریوهای کاربردی

خطای PCB برق SIMODRIVE 610:ماژول درایو تغذیه SIMODRIVE 610 یک ابزار ماشین کنترل شده با SINUMERIK خطاهای برق محور را ایجاد می کند - آلارم های سروو که نشان دهنده خرابی IGBT یا مرحله قدرت در درایو تغذیه است. PCB برق 6SC6108-0SN00 A38 به عنوان خطا شناسایی شده است. تعویض قابلیت کنترل محور درایو تغذیه را بازیابی می کند.

سرویس ماژول درایو SIMODRIVE 610:یک مرکز تولیدی که ماشین‌ابزارهای قدیمی‌تر مجهز به SIMODRIVE 610 را سرویس می‌کند، 6SC6108-0SN00 را به‌عنوان یدکی برای ماژول درایو خاص نصب شده در تجهیزات خود نگهداری می‌کند.

سوالات متداول

Q1: رابطه بین 6SC6108-0SN00 (PCB قدرت) و برد تنظیم در ماژول SIMODRIVE 610 چیست؟

ماژول درایو تغذیه SIMODRIVE 610 به یک برد تنظیم (الکترونیک کنترل - الگوریتم های تنظیم، ارتباط با SINUMERIK CNC، ذخیره پارامتر) و یک PCB قدرت (مرحله قدرت - سوئیچینگ IGBT، تولید جریان موتور) جدا می شود. 6SC6108-0SN00 PCB قدرت است: حاوی ترانزیستورهای اینورتر و حسگر جریان برای هر سه محور است اما هیچ پارامتر درایو ندارد. پارامترها در تابلوی تنظیم ذخیره می شوند. خطاهای مرحله برق و خطاهای تنظیم ویژگی های هشدار متفاوتی را ایجاد می کنند.

Q2: کدام آلارم های SINUMERIK CNC خطای PCB برق 6SC6108-0SN00 را نشان می دهد؟

خطاهای PCB برق در ماژول‌های SIMODRIVE 610 آلارم‌های سطح درایو را در SINUMERIK CNC ایجاد می‌کنند - معمولاً خطای سخت‌افزاری درایو محور، خطای IGBT یا خرابی ماژول درایو تغذیه را در یک یا چند محور از سه محور نشان می‌دهند. LED های نشانگر ماژول درایو همچنین کدهای وضعیتی را ارائه می دهند که به تشخیص عیب در ماژول کمک می کند. اگر برد تنظیم و موتورهای سروو به درستی تست شوند اما هشدارهای سطح قدرت در محور فعال باقی بمانند، PCB برق اولویت تشخیصی است.

Q3: آیا PCB قدرت 6SC6108-0SN00 پارامترهای درایو را ذخیره می کند؟

نه. پارامترهای درایو - تنظیمات بهره محور، محدودیت‌های جریان، آستانه‌های نظارت - در برد تنظیم ( PCB کنترل حلقه بسته) ذخیره می‌شوند، نه در PCB برق. جایگزینی 6SC6108-0SN00 بر پارامترهای ذخیره شده تأثیری ندارد. پس از نصب PCB برق جایگزین، قبل از اینکه دستگاه را به سرویس برگردانید، بررسی کنید که هر سه درایو محور فعال هستند.

Q4: چه اقدامات احتیاطی ایمنی هنگام تعویض 6SC6108-0SN00 اعمال می شود؟

منبع تغذیه ماژول SIMODRIVE 610 را جدا کرده و قفل کنید. PCB قدرت حاوی خازن است و از یک گذرگاه DC کار می کند که پس از قطع برق شارژ را حفظ می کند - قبل از دسترسی داخلی مطمئن شوید که ولتاژ باس در سطوح ایمن است. PCB قدرت A38 در مجاورت اتصالات باس ولتاژ بالا نصب شده است. تخته جایگزین را با یک بند مچی ضد الکتریسیته ساکن روی سطح ایمن ESD بمالید.
