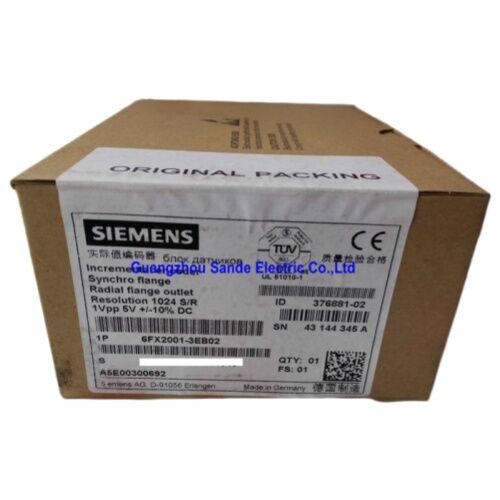

Siemens 6FX2001-3EB02 انکودر افزایشی — بازخورد دقیق سین/کس برای کنترل حرکت صنعتی

هنگامی که دستگاه CNC یا درایو سرووی شما به بازخوردی نیاز دارد که بتوانید به آن اعتماد کنید، زیمنس 6FX2001-3EB02 آن را ارائه می‌دهد. این انکودر چرخشی اپتوالکترونیک، خروجی سینوسی تمیز 1 ولت پیک به پیک را با1024 پالس در هر دورترکیب می‌کند و آن را به گزینه‌ای ایده‌آل برای مهندسانی تبدیل می‌کند که از پلتفرم‌های SINUMERIK، SINAMICS، SIMOTION یا SIMATIC استفاده می‌کنند.

چه چیزی این انکودر را متمایز می‌کند

در هسته خود، 6FX2001-3EB02 از اسکن اپتوالکترونیک یک دیسک شاخص‌گذاری استفاده می‌کند — یک LED الگوی خطی دیسک را روشن می‌کند و عناصر فوتوالکترونیک گذارهای نور-تاریک حاصل را دریافت می‌کنند. نتیجه: دو سیگنال مسیر سینوسی (A و B) که با 90 درجه از هم جدا شده‌اند، به علاوه یک پالس مرجع (R)، که با سطح سیگنال1 ولت پیک به پیک سین/کسبه الکترونیک پایین‌دستی تحویل داده می‌شود.

این رابط سینوسی آنالوگ، تمایز واقعی است. برخلاف انکودرهای استاندارد TTL که امواج مربعی دیجیتال خروجی می‌دهند، سیگنال 1 ولت پیک به پیک داده‌های موج قابل درون‌یابی را حمل می‌کند — به این معنی که سیستم کنترل می‌تواند به صورت ریاضی هر دوره را به صدها شمارش فرعی تقسیم کند و وضوح مؤثر را بسیار فراتر از 1024 خط پایه افزایش دهد.

مشخصات فنی در یک نگاه

ساخته شده برای اکوسیستم‌های کنترل حرکت زیمنس

این انکودر فقط یک سنسور عمومی نیست — بلکه یکقطعه تست شده و تأیید شده سیستمیبهینه‌سازی شده برای کل خانواده اتوماسیون زیمنس است:

• SINUMERIKسیستم‌های CNC (فرز، تراش، سنگ‌زنی)
• SINAMICSدرایوهای سروو و وکتور
• SIMOTIONکنترل‌کننده‌های حرکت
• SIMATICسیستم‌های منطقی قابل برنامه‌ریزی

جفت کردن آن با درایوهای SIMODRIVE یا SINAMICS زیمنس که سیگنال تفاضلی 1 ولت پیک به پیک را به صورت بومی پردازش می‌کنند، به معنای عدم نیاز به سخت‌افزار شرطی‌سازی اضافی است — یک مسیر سیگنال تمیز و تأیید شده از شفت تا کنترل‌کننده.

محل استفاده این انکودر

هر کجا که موقعیت زاویه‌ای دقیق یا بازخورد سرعت غیرقابل مذاکره باشد، 6FX2001-3EB02 مناسب است:

• مراکز ماشین‌کاری CNC چند محوره— ردیابی اسپیندل و محور خطی در زمان واقعی
• خطوط مونتاژ خودکار— همگام نگه داشتن حرکت نوار نقاله و رباتیک
• ماشین‌آلات چاپ و بسته‌بندی— ثبت دقیق در پردازش وب با سرعت بالا
• پرس‌های شکل‌دهی فلز— بازخورد قابل اعتماد موقعیت ضربه تحت لرزش مداوم

طراحی فلنج سینکرو، نصب شفت را تمیز و تکرارپذیر می‌کند، در حالی که جهت‌گیری کانکتور شعاعی انعطاف‌پذیری مسیریابی کابل را در محفظه‌های تنگ فراهم می‌کند.

نکته سفارش و سازگاری

6FX2001-3EB02 متعلق به خانواده گسترده‌تر انکودرهای افزایشی 6FX2001 زیمنس است که رابط‌های خروجی مختلفی را پوشش می‌دهد — 1 ولت پیک به پیک سین/کس، RS 422/TTL و HTL — در وضوح‌های مختلف. اگر کنترل‌کننده درایو شما به جای فرمت آنالوگ سین/کس، خروجی دیجیتال TTL/RS 422 نیاز دارد،نوع 6FX2001-2EB02همان فرم فاکتور مکانیکی را با رابط الکتریکی متفاوت ارائه می‌دهد.

سوالات متداول

سوال 1: چه چیزی خروجی سین/کس 1 ولت پیک به پیک را از انکودر TTL استاندارد متمایز می‌کند؟

سیگنال سینوسی به کنترل‌کننده درایو اجازه می‌دهد تا در هر چرخه پالس درون‌یابی کند و وضوح مؤثر بسیار دقیق‌تری نسبت به 1024 خط خام ارائه دهد. انکودرهای TTL پالس‌های مجزا بدون داده زیر دوره خروجی می‌دهند — سیم‌کشی ساده‌تر است، اما بدون فضای درون‌یابی.

سوال 2: این انکودر برای کدام پلتفرم‌های زیمنس تأیید شده است؟

دارای تأییدیه سیستم برای کنترل‌های CNC SINUMERIK، درایوهای SINAMICS، کنترل‌کننده‌های حرکت SIMOTION و سیستم‌های SIMATIC است. همچنین با درایوهای قدیمی SIMODRIVE 611 استفاده گسترده‌ای دارد. همیشه قبل از نصب، پورت بازخورد درایو خود را برای پذیرش ورودی سین/کس آنالوگ 1 ولت پیک به پیک تأیید کنید.

سوال 3: آیا این انکودر با درایوهای سرووی شخص ثالث کار می‌کند؟

بله — هر درایو یا کنترل‌کننده‌ای که مجهز به ورودی انکودر سین/کس تفاضلی 1 ولت پیک به پیک باشد، می‌تواند با 6FX2001-3EB02 کار کند. این رابط به طور گسترده در پلتفرم‌های سرووی صنعتی اروپایی و آسیایی پذیرفته شده است. مشخصات ورودی انکودر کنترل‌کننده خاص خود را برای تأیید سازگاری بررسی کنید.

سوال 4: کابل انکودر چقدر می‌تواند از انکودر تا درایو امتداد یابد؟

اسناد فنی زیمنس حداکثر طول کابل را150 متربرای رابط سین/کس 1 ولت پیک به پیک مشخص کرده است. برای بهترین یکپارچگی سیگنال در طول‌های طولانی‌تر، از کابل انکودر جفت تابیده شیلددار با زمین‌کشی مناسب در هر دو انتها استفاده کنید.

سوال 5: الزامات نصب مکانیکی چیست؟

6FX2001-3EB02 ازفلنج همگام (سینکرو)برای نصب مستقیم روی شفت یا استاب موتور استفاده می‌کند و شفت باقطر 6 میلی متررا می‌پذیرد. کانکتور فلنج شعاعی خروجی کابل را فشرده نگه می‌دارد — زمانی که فضای نصب محدود است مفید است.

شماره قطعه: 6FX2001-3EB02 | سازنده: زیمنس AG | سری: انکودرهای SIMODRIVE / کنترل حرکت | رابط: سین/کس 1 ولت پیک به پیک | وضوح: 1024 P/R
