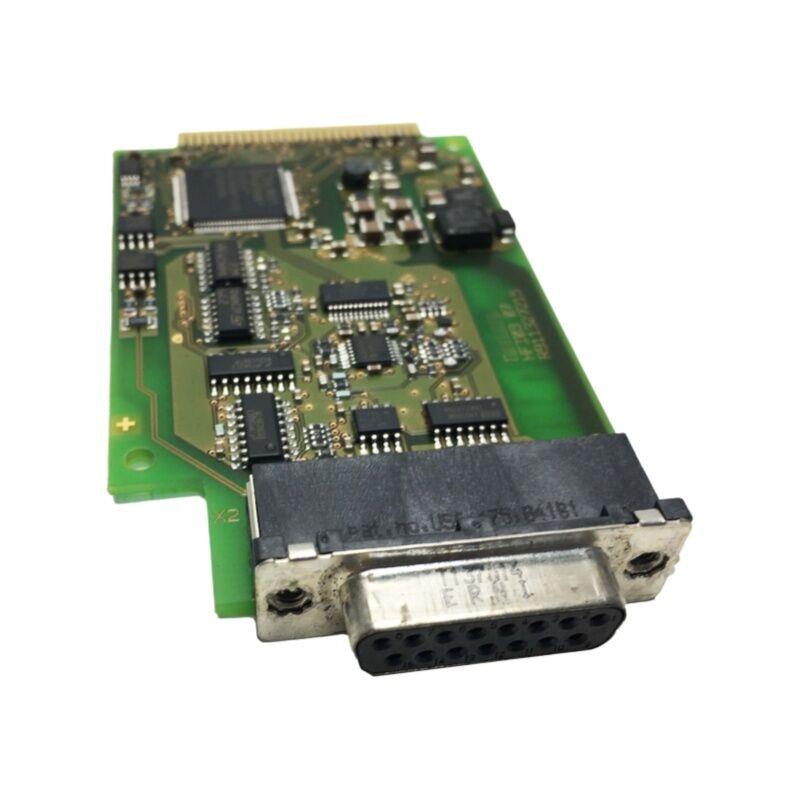

HFI03 Rexroth Servo Shaft Card Encoder صفحه مدار HFI03 07R911327215

رکسروث Servo Shaft Card Encoder صفحه مدار HFI003 07R911327215

در یک سیستم موتور سرو رکسرو، صفحه مدار رمزگذاری کننده به عنوان هوش موتور عمل می کند. این صفحه نه تنها پالس های موقعیت را انتقال می دهد، بلکه هویت موتور را ذخیره می کند.رکسروث HFI03(شماره ماده)R911327215) PCB رابط رمزگذاری شده در انتهای میله موتور نصب شده است، که سنسور بازخورد و دستگاه را به هم متصل می کند.درایو سرو IndraDrive. وقتی که این تخته خراب شود، درایو نمی تواند موتور را شناسایی کند، نمی تواند داده های موقعیت معتبر را بخواند و کار نخواهد کرد.

برخلاف انکودرهای چرخان ساده، معماری صفحه انکودر رکسروث پارامترهای موتور حیاتی را مستقیماً بر روی PCB ذخیره می کند، از جمله نام مدل، داده های پیچ و تاب، جریان نامی،و مقادیر کالیبراسیون خاص کدگذاری کننده. IndraDrive تمام این را به طور خودکار در زمان روشن شدن از طریق ارتباطات سریالی می خواند. به همین دلیل است که تعویض در یک رمزگذاری عمومی کار نمی کند و چرا شماره قطعات خاص صفحه مهم است:نرم افزار درایو انتظار یک دستگاه شناخته شده، و فقط صفحه کدگذاری رکسروث مناسب، دست دادن داده های مناسب را ارائه می دهد.

پی سی بی های انکودر در موتورهای رکسرو در محیط های سخت کار می کنند. آنها به طور مستقیم به محفظه گودال موتور نصب می شوند، آنها در معرض گرما از بدن موتور، لرزش از محرک،و آلودگی احتمالی از دود مایع خنک کننده یا گرد و غبار خرد کنندهبا گذشت زمان، خازن ها از هم پاشیده می شوند، مفاصل جوش از چرخه حرارتی ترک می کنند، و اجزای حسگر نوری یکپارچگی سیگنال را از دست می دهند.

علائم رایج زمانی که HFI003 شروع به شکست می کند

هر یک از این شرایط نشان می دهد که صفحه کدگذاری به عنوان جزء اصلی برای ارزیابی است. کابل کدگذاری، کانکتور و مسیر کابل نیز باید قبل از نتیجه گیری شکست صفحه بررسی شود،اما خرابی صفحه اصلی شایع ترین علت یک بار که کابل کشی خارج شده است.

یکی از جنبه های مهم طراحی کدگذاری رکسرت که اغلب تیم های تعمیر و نگهداری را به چالش می کشد، حافظه داده های موتور در صفحه کدگذاری است.در هنگام تعویض این تخته با یک واحد جدید یا بازسازی شده، جایگزین باید حاوی داده های پارامتر درست برای موتور خاص شما باشد.یک برد فیزیکی یکسان از یک موتور متفاوت باعث می شود که درایو نوع موتور اشتباه را بخواند که منجر به محدودیت های جریان نادرست می شود، داده های غلط سوئیچ، و نقص هایی که ممکن است به عنوان مشکلات درایو به جای مشکلات کدگذاری ظاهر شوند.

تامین کنندگان معتبر هیئت مدیره HFI003 یا واحد های برنامه ریزی شده برای نوع موتور شما را تامین می کنند یا تأیید می کنند که واحد در یک دستگاه تست سازگار IndraDrive تأیید شده است.تأیید کنید که داده های رمزگذاری شده با مشخصات برچسب نام موتور شما تأیید شده است.

هیئت مدعی HFI003 در خانواده های متعدد موتورهای رکسروت استفاده می شوداندرا درایوکنترل کننده ها، از جمله خانواده های محرک HCS01، HCS02 و HCS03. این سیستم های محرک به طور گسترده ای در:

HFI03 به طور معمول از طریق کانال های توزیع صنعتی استاندارد در اکثر بازارهای موجود نیست، از طریق شبکه خدمات Rexroth، تاسیسات تعمیرات موتور سرو واجد شرایط،یا بازار قطعات صنعتی مازاددر هنگام خرید از بازار مازاد، هیئت مدیره بایدآزمایش شده بر روی یک سیستم IndraDrive فعالیک تخته که بدون خطا در شرایط بدون بار کار می کند هنوز هم ممکن است تحت فشار حرارتی و الکتریکی از کار واقعی موتور شکست بخورد.

سوالات کلیدی برای هر تامین کننده:
