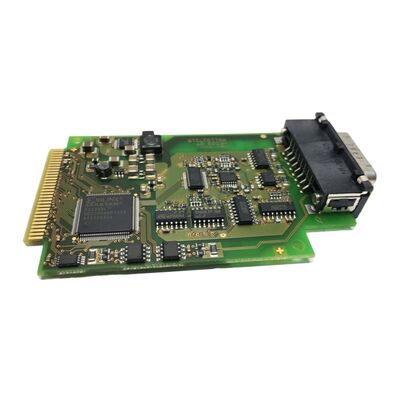

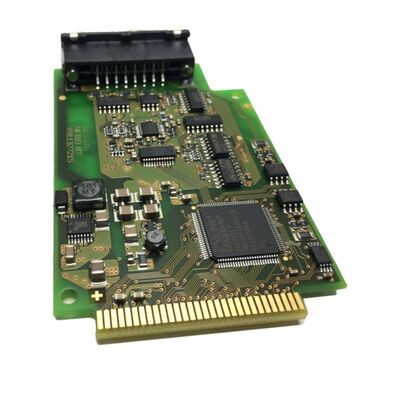

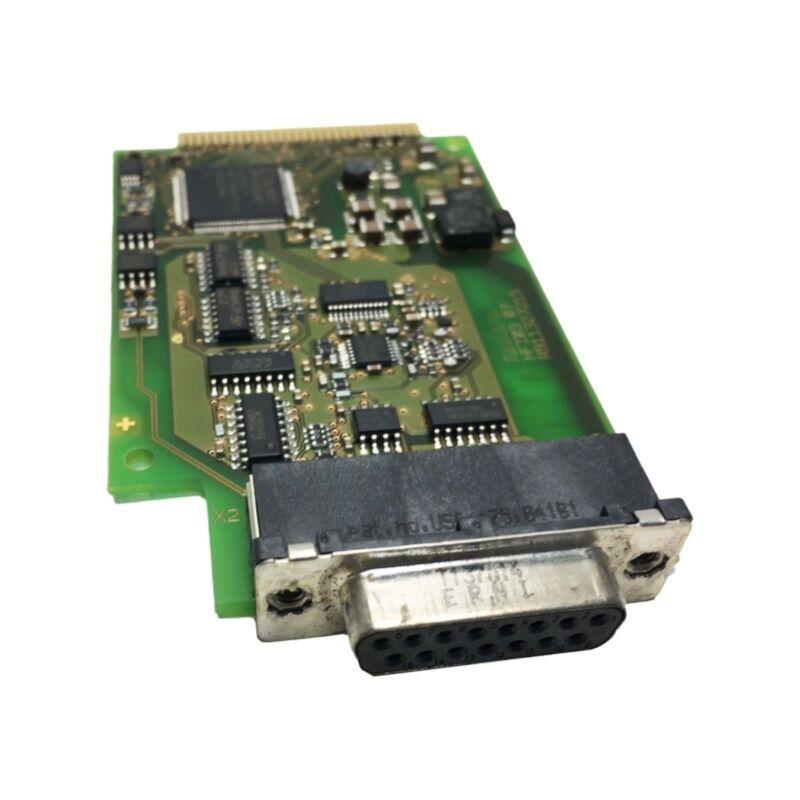

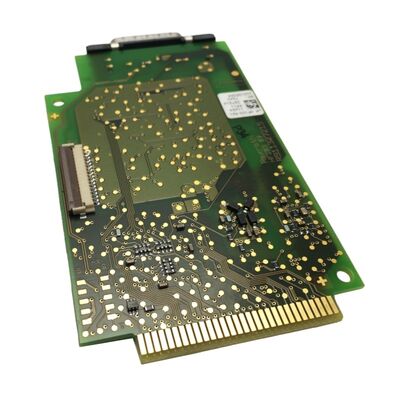

HFI003 Rexroth Servo Shaft Card Encoder صفحه مدار HFI003 07R911327215

برد مدار انکودر سروو شفت رکسروت HFI003 07R911327215

در یک سیستم موتور سروو رکسروت، برد مدار انکودر به عنوان هوش موتور عمل می کند. این برد فقط پالس های موقعیت را منتقل نمی کند؛ بلکه هویت موتور را ذخیره می کند. برد رکسروت HFI003 (شماره قطعه R911327215) PCB رابط انکودر است که در انتهای شفت موتور نصب می شود و سنسور بازخورد و درایو سروو ایندرا درایو را به هم متصل می کند. هنگامی که این برد خراب می شود، درایو نمی تواند موتور را شناسایی کند، نمی تواند داده های موقعیت معتبر را بخواند و کار نخواهد کرد.

برخلاف انکودرهای چرخشی ساده، معماری برد انکودر رکسروت پارامترهای حیاتی موتور را مستقیماً روی PCB ذخیره می کند - از جمله نام مدل، داده های سیم پیچی، جریان نامی و مقادیر کالیبراسیون مخصوص انکودر. ایندرا درایو همه اینها را در هنگام روشن شدن از طریق ارتباط سریال به طور خودکار می خواند. به همین دلیل است که جایگزینی با یک انکودر عمومی کارساز نیست و چرا شماره قطعه برد خاص مهم است: سفت افزار در درایو انتظار یک دستگاه شناخته شده را دارد و فقط برد انکودر صحیح رکسروت ارتباط داده مناسب را ارائه می دهد.

انکودر PCB ها در موتورهای سروو رکسروت در محیط های پرتقاضا کار می کنند. آنها مستقیماً روی محفظه شفت موتور نصب می شوند و در معرض گرمای بدنه موتور، لرزش از سیستم انتقال قدرت و آلودگی احتمالی از مه خنک کننده یا گرد و غبار سنگ زنی قرار می گیرند. با گذشت زمان، خازن ها تخریب می شوند، اتصالات لحیم کاری به دلیل چرخه حرارتی ترک می خورند و اجزای حسگر نوری یکپارچگی سیگنال را از دست می دهند.

علائم رایج هنگام شروع خرابی HFI003:

هر یک از این شرایط، برد انکودر را به عنوان جزء اصلی برای ارزیابی نشان می دهد. کابل انکودر، کانکتور و مسیر کابل نیز باید قبل از نتیجه گیری خرابی برد بررسی شوند، اما خرابی برد شایع ترین علت ریشه ای پس از حذف کابل کشی است.

یک جنبه حیاتی از طراحی انکودر رکسروت که اغلب تیم های نگهداری را به چالش می کشد، حافظه داده موتور تعبیه شده در برد انکودر است. هنگام جایگزینی این برد با یک واحد جدید یا بازسازی شده، جایگزین باید حاوی داده های پارامتر صحیح برای موتور خاص شما باشد. یک برد فیزیکی مشابه از موتور دیگر باعث می شود درایو نوع موتور اشتباه را بخواند - که منجر به محدودیت های جریان نادرست، داده های کموتاسیون اشتباه و خطاهایی می شود که ممکن است به عنوان مشکلات درایو به جای مسائل انکودر ظاهر شوند.

تامین کنندگان معتبر برد HFI003 یا واحدهای از پیش برنامه ریزی شده برای نوع موتور شما را عرضه می کنند یا تأیید می کنند که واحد بر روی یک دستگاه تست ایندرا درایو سازگار تأیید شده است. قبل از خرید، تأیید کنید که داده های انکودر در برابر مشخصات پلاک موتور شما تأیید شده است.

برد انکودر HFI003 در چندین خانواده موتور سروو رکسروت که بر روی کنترلرهای اینرا درایو کار می کنند، از جمله خانواده های درایو HCS01، HCS02 و HCS03 استفاده می شود. این سیستم های درایو به طور گسترده در موارد زیر استفاده می شوند:

HFI003 معمولاً در اکثر بازارها از طریق کانال های توزیع استاندارد صنعتی در دسترس نیست - بلکه از طریق شبکه خدمات رکسروت، تأسیسات تعمیر موتور سروو واجد شرایط، یا بازار قطعات صنعتی مازاد تأمین می شود. هنگام خرید از بازار مازاد، برد باید روی یک سیستم ایندرا درایو فعال تست شود، نه فقط از نظر بصری بازرسی شود. بردی که در شرایط بدون بار بدون خطا روشن می شود، ممکن است همچنان تحت استرس حرارتی و الکتریکی عملکرد واقعی موتور از کار بیفتد.

سوالات کلیدی که باید از هر تامین کننده پرسید:
