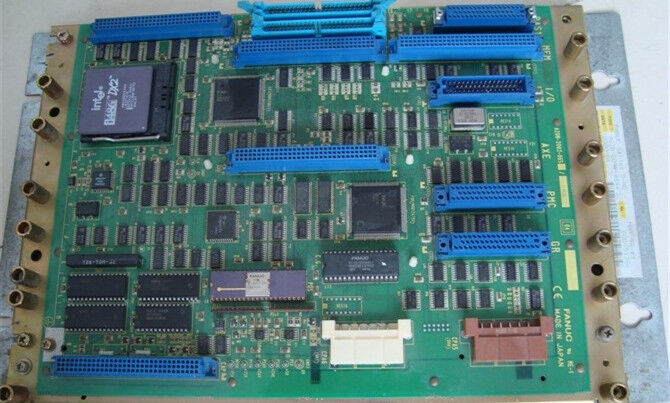

A16B-1000-0140/08B | برد اصلی کنترل FANUC RC — 140×100×40 میلی متر / 2.44 کیلوگرم / 40- درجه سانتی گراد حداقل / پایه کاست 50 پین

هیئت کنترل ارشد - مرکز فرماندهی

یک برد کنترل کننده اصلی بالای سلسله مراتب فرمان را در سیستم خود اشغال می کند. چرخه‌های ارتباطی را آغاز می‌کند، بردها و ماژول‌های زیرمجموعه را هماهنگ می‌کند، دسترسی گذرگاه را داوری می‌کند، و برنامه کنترل سطح بالایی را اجرا می‌کند که همه عناصر دیگر در خدمت آن هستند.

A16B-1000-0140/08B به عنوان RC Control Master در سیستم FANUC قابل اجرا خود عمل می کند. نقش "master" به این معنی است که این برد دستورات را صادر می کند - منتظر دستورات هیئت دیگری نمی ماند. هنگامی که سیستم روشن می شود، این برد محیط کنترل را مقداردهی اولیه می کند، ماژول های فرعی را به نمایش می گذارد و چرخه کنترل را آغاز می کند. تمام فعالیت های سیستم از اجرای برنامه این برد اصلی سرچشمه می گیرد.

مشخصات کلیدی

پایه کاست 50 پین - رابط فیزیکی

کانکتور نصب کاست 50 پین رابط اصلی برد با سیستمی است که کنترل می کند. "نصب کاست" یک چیدمان رابط را توصیف می کند که در آن برد در شکاف کاست یا قفسه قرار می گیرد - کانکتور 50 پین با صفحه پشتی درگیر می شود که برد در موقعیت خود رانده می شود. این نوع نصب:

• پشتیبانی مکانیکی و اتصال الکتریکی را در یک عمل فراهم می کند
• امکان برداشتن و قرار دادن برد را بدون برداشتن هیچ گونه پیچ یا بست در رابط اتصال دهنده فراهم می کند
• اتصال ایمن تری نسبت به کانکتورهای لبه باز در محیط های دارای لرزش ارائه می دهد

سناریوهای کاربردی

خطای کنترل کننده سیستم:یک سیستم کنترل شده توسط FANUC که از برد اصلی A16B-1000-0140 استفاده می کند، زنگ کنترل کننده اصلی را توسعه می دهد. همه عملکردهای کنترل شده مهار می شوند. پس از تأیید کارکرد بردهای فرعی و منابع تغذیه، A16B-1000-0140/08B به عنوان خطا شناسایی می شود. تعویض برد کنترل سیستم را بازیابی می کند.

جایگزینی نصب در فضای باز:یک سیستم FANUC که در یک محوطه بیرونی در یک سایت آب و هوای شمالی نصب شده است، پس از یک دوره بسیار سرد، خرابی کنترلر را تجربه می کند. جایگزینی A16B-1000-0140/08B همان حداقل دمای 40- درجه سانتیگراد مورد نیاز برای محیط نصب را فراهم می کند.

سوالات متداول

Q1: "RC Control Master" برای A16B-1000-0140 به چه معناست؟

"RC" در زمینه FANUC A16B-1000 به تعیین نقش کنترلی خاص برای این برد اشاره دارد - به عنوان کنترل کننده اصلی در یک ربات FANUC یا سیستم کنترل حرکت در این سری عمل می کند. کنترل کننده اصلی بردی است که برنامه کنترل سطح بالا را اجرا می کند و سیستم کلی را هماهنگ می کند. نوع دقیق سیستم را از اسناد تجهیزات نصب شده تأیید کنید تا تأیید کنید که A16B-1000-0140/08B برد اصلی قابل اجرا است.

Q2: آیا A16B-1000-0140/08B می تواند جایگزین نسخه قبلی مانند /04A شود؟

در بیشتر موارد، ویرایش‌های بعدی بردهای FANUC با نسخه‌های قبلی سازگار هستند - ۰۸B/ می‌تواند بدون تغییر پیکربندی سیستم، جایگزین ۰۴A/ شود. با این حال، سازگاری به نسخه نرم افزار نصب شده سیستم بستگی دارد. برخی از نسخه های نرم افزار سیستم FANUC نیاز به حداقل بازبینی برد دارند. برای تأیید سازگاری /08B در سیستمی که قبلاً از نسخه قبلی استفاده می کرد، به دفترچه راهنمای اتصال سیستم مراجعه کنید یا با پشتیبانی فنی FANUC تماس بگیرید.

Q3: چه داده هایی در برد اصلی A16B-1000-0140/08B ذخیره می شود؟

برد اصلی معمولاً برنامه کنترل و پیکربندی سیستم را در حافظه غیر فرار (EEPROM یا فلش) ذخیره می کند. هنگام روشن شدن سیستم، این برنامه ذخیره شده سیستم را مقداردهی اولیه و کنترل می کند. حفظ پارامترها یا داده های برنامه در طول تعویض برد بستگی به این دارد که حافظه روی خود برد اصلی یا در ماژول های حافظه جداگانه باشد. از مستندات سیستم تأیید کنید که کدام عناصر داده قبل از جایگزینی روی برد اصلی قرار دارند و بر اساس آن بک آپ ترتیب دهید.

Q4: اهمیت وزن 2.44 کیلوگرم برای این تخته چیست؟

با وزن 2.44 کیلوگرم، A16B-1000-0140/08B یک مجموعه PCB بسیار سنگین تر از کارت های آپشن معمولی CNC (که اغلب کمتر از 0.5 کیلوگرم هستند) است. این وزن بیشتر منعکس کننده اجزای اضافی و به طور بالقوه یک بستر فیزیکی بزرگتر است. مشخصات عمق 40 میلی متری نیز نمایانگر ارتفاع قابل توجهی از اجزاء روی برد است. در حین نصب، برد را با دو دست بگیرید تا از خم شدن PCB تحت وزن خود در حین نصب جلوگیری کنید.

Q5: آیا ویرایش /08B رابط ورودی/خروجی یا ارتباطی برد را تغییر می‌دهد؟

تغییرات تجدید نظر در خانواده برد FANUC معمولاً شامل به روز رسانی اجزا، اصلاحات چیدمان، یا بازبینی سیستم عامل بدون تغییر عملکرد I/O یا رابط ارتباطی است. A16B-1000-0140/08B از همان رابط نصب کاست 50 پین مانند نسخه های قبلی استفاده می کند. مگر اینکه یادداشت های تغییر ویرایش خاص (که از طریق مستندات سرویس FANUC موجود است) نشان دهنده تغییر کانکتور یا پروتکل باشد، /08B از نظر عملکردی با نصب قبلی با رابط سازگار است.
