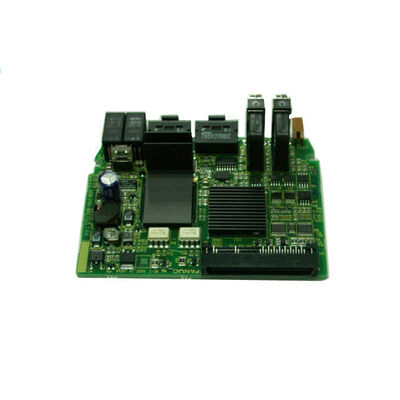

جدید در بسته بندی اصلی A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500 | PCB درایو سری FANUC A20B-2101 — سیستم های درایو CNC و اتوماسیون / ساخت ژاپن

سری A20B-2101 - خانواده PCB درایو جامع

سری A20B-2101 یکی از متنوع‌ترین خانواده‌های PCB FANUC را در بر می‌گیرد - بردهای درایو و بردهای قدرت برای تقویت‌کننده‌های سرو، تقویت‌کننده‌های اسپیندل، ماژول‌های منبع تغذیه، و درایوهای سرو روبات در چندین نسل و خانواده‌های محصول.

این سری محدوده عددی گسترده‌ای را پوشش می‌دهد و هر گروه از شماره‌های قطعه نقش‌های سخت‌افزاری متمایز درایو را در طول این جلسه تأیید می‌کنند:

بردهای کنترل و پاور Beta-i SVM1 (005x–009x):از جمله A20B-2101-0050/0051 (PCBهای کنترلی Beta-i SVM1 برای 4i/20i/40i و 80i/40HVi) و A20B-2101-0090/0091 (PCBهای قدرت برای انواع 4A و 20A SVM1).

بردهای درایو یکپارچه بتای iSVSP (001x–002x):از جمله A20B-2101-0012 (بورد درایو سرو/اسپیندل βiSVPM2) و A20B-2101-0022/0025 (پی‌سی‌بی‌های قدرت دو محوره و سه محوره برای سری A06B-6134 بتا SVSP).

بردهای کنترل اسپیندل و سروو (035x):از جمله بردهای کلاس A20B-2101-0350 برای کنترل تقویت کننده اسپیندل در کاربردهای درایو و ربات.

بردهای منبع تغذیه (039x):از جمله خانواده A20B-2101-0390/0391/0392/0393 — به عنوان بردهای منبع تغذیه با توان بالا Alpha-i PSM با نمایشگر LED 7 بخش و فیلتر نویز تأیید شده است.

بردهای پاور (063x–068x–084x):از جمله A20B-2101-0631 (برد پاور)، A20B-2101-0681 (برد منبع تغذیه) و A20B-2101-0840 (برد اتصال برق) در این جلسه تایید شد.

A20B-2101-0500 محدوده 05xx را اشغال می کند - بین بردهای منبع تغذیه تایید شده (039x) و بردهای تغذیه تایید شده (063x)، موقعیتی در این سری که بردهایی را پوشش می دهد که رابط درایو خاص یا توابع توزیع نیرو را در سیستم های درایو آلفا/بتا و اسپیندل سروو و اسپیندل ارائه می دهند.

اطلاعات کلیدی محصول

PCB ها را در معماری A20B-2101 برانید

PCB های درایو A20B-2101 بسته به عملکرد برد خاص، لایه های مختلفی را در پشته سخت افزاری ماژول درایو ارائه می کنند:

تابلوهای لایه کنترل:این بردها سیگنال‌های فرمان دیجیتال را پردازش می‌کنند، رابط‌های ارتباطی را مدیریت می‌کنند و دستورات درایو گیت را برای ترانزیستورهای قدرت تولید می‌کنند. آنها در سطوح ولتاژ منطقی کار می کنند.

تخته های لایه برق (تخته سیم کشی / برد برق):اینها مسیرهای خروجی موتور با جریان بالا، اتصالات باس DC و سخت افزار سنجش جریان را حمل می کنند. آنها در سطوح ولتاژ باس کار می کنند.

بردهای رابط و توزیع (بردهای اتصال برق):این مسیر ریل های منبع تغذیه و سیگنال های بین چند تخته در مجموعه درایو، ستون فقرات الکتریکی را برای پیکربندی های درایو چند بردی فراهم می کند.

A20B-2101-0500 یکی از این نقش های کاربردی را در ماژول درایو خاصی که به آن تعلق دارد ایفا می کند - با عملکرد دقیق آن که از مستندات قطعات یدکی ماژول نصب شده تایید شده است.

سناریوهای کاربردی

خطای PCB ماژول درایو:یک سیستم درایو CNC یا اتوماسیون FANUC یک عیب ایجاد می کند که در برد A20B-2101-0500 ردیابی می شود. برد از روی برچسب شماره قطعه آن مشخص می شود. تعویض عملکرد درایو را بازیابی می کند.

موجودی یدک کارگاه:یک مرکز خدمات A20B-2101-0500 را به عنوان یک یدکی ذخیره شده برای سیستم های درایو که سرویس می کند نگهداری می کند.

سوالات متداول

Q1: چگونه تأیید کنم A20B-2101-0500 برد صحیح ماژول درایو من است؟

شماره قطعه را از روی برچسب برد داخل ماژول درایو خاص بخوانید. اگر A20B-2101-0500 خوانده شود، این جایگزین صحیح است. ارجاع متقابل به لیست قطعات یدکی ماژول درایو در کتابچه راهنمای تعمیر و نگهداری FANUC قابل اجرا برای تایید نقش عملکردی برد.

Q2: آیا A20B-2101-0500 کاربردهای تقویت کننده سروو یا تقویت کننده اسپیندل را ارائه می دهد؟

سری A20B-2101 هم کاربردهای سروو و هم درایو اسپیندل را ارائه می دهد. بردهای تایید شده در همان سری درایوهای سروو Beta-i SVM1 (005x–009x)، درایوهای یکپارچه SVSP (001x–002x)، منابع تغذیه PSM (039x) و بردهای برق مختلف (063x–084x) را پوشش می‌دهند. A20B-2101-0500 در موقعیت 05xx به برنامه درایو خاص تایید شده از مستندات ماژول میزبان خدمت می کند.

Q3: آیا جایگزینی A20B-2101-0500 بر پارامترهای سروو یا اسپیندل تأثیر می گذارد؟

خیر. پارامترهای درایو در حافظه پارامتر اصلی CNC قرار دارند. جایگزین کردن A20B-2101-0500 بر روی مقادیر پارامترهای سروو یا اسپیندل ذخیره شده تأثیر نمی گذارد. پس از نصب جایگزینی و توان بازیابی، درایو ارتباط خود را با CNC دوباره برقرار می کند و تحت پارامترهای موجود کار می کند.

Q4: چه ایمنی تخلیه قبل از دسترسی به A20B-2101-0500 اعمال می شود؟

ماژول‌های درایو حاوی خازن‌های باس DC هستند که ولتاژ خطرناک را پس از قطع برق حفظ می‌کنند. روش انتظار تخلیه مربوط به دفترچه راهنمای نگهداری FANUC را دنبال کنید و قبل از باز کردن محفظه ماژول درایو، دبی تخلیه را با یک ولت متر کالیبره شده بررسی کنید.
