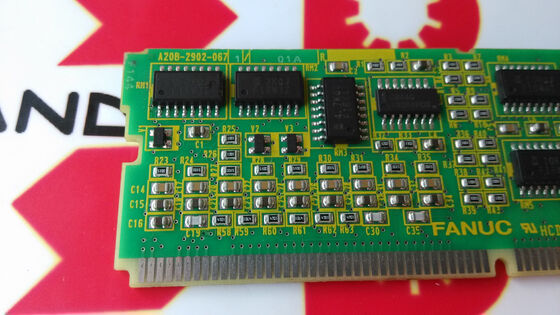

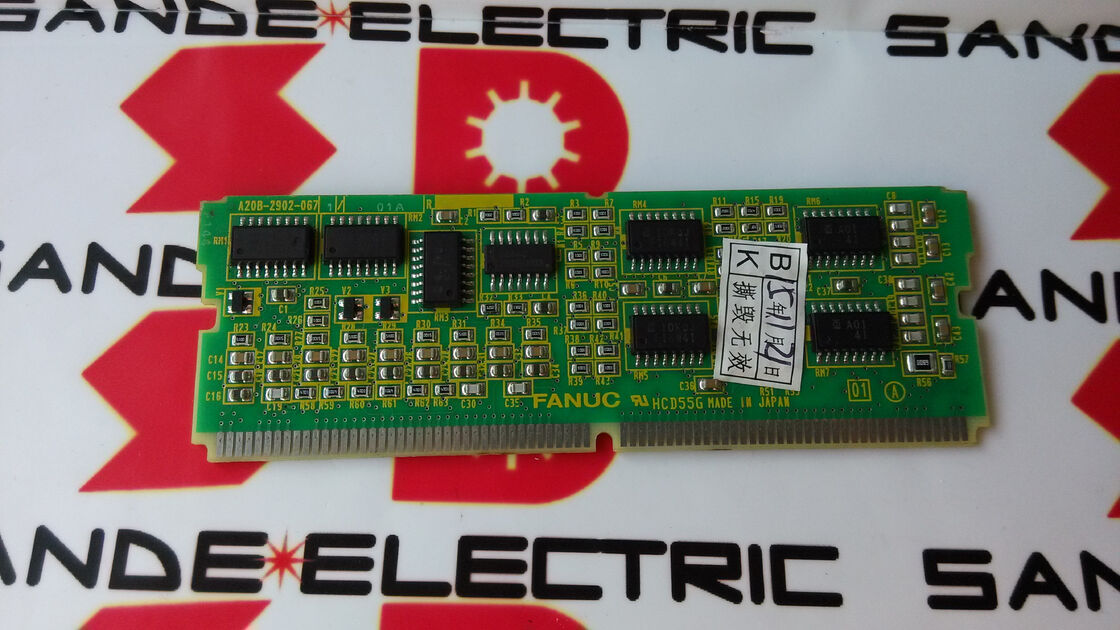

فانوک A20B-2902-0671 کارت اسپندل A2OB-29O2-O671 جدید در بسته بندی

A20B-2902-0671 | ماژول PCB iSVSP بتا FANUC - تقویت کننده سرو/اسپیندل یکپارچه سری Beta i / برد داخلی پلاگین

بتای iSVSP - واحد درایو همه کاره فشرده

FANUC Beta iSVSP یک تقویت کننده فشرده و یکپارچه است که سه عملکرد درایو را در یک محفظه واحد ترکیب می کند:

منبع تغذیه باس DC (PSU):برق شبکه AC را به ولتاژ باس DC تبدیل می کند که مراحل خروجی سروو و اسپیندل را تغذیه می کند - عملکردی که در غیر این صورت به یک PSM (ماژول منبع تغذیه) جداگانه در یک کابینت آلفای کامل نیاز دارد.

کنترل محور سروو (SV):سروو موتور را روی یک یا چند محور ماشین کنترل می‌کند، حلقه‌های کنترل جریان و ارتباطات FSSB را برای حرکت محور کنترل‌شده با موقعیت اجرا می‌کند.

کنترل اسپیندل (SP):موتور اسپیندل ماشین را برای تنظیم سرعت، جهت گیری و عملکردهای سرعت سطح ثابت کنترل می کند.

ادغام هر سه در واحد βiSVSP (بتا i SVSP) برای ماشین ابزارهای CNC کوچک که فضای کابینت محدود است - مراکز تراشکاری ساده 2 یا 3 محوره و مراکز ماشینکاری کوچک که کابینت ماژول جداگانه Alpha-i در آنها بزرگ است، طراحی شده است. واحد SVSP حجم کابینت را به میزان قابل توجهی نسبت به یک ترکیب جداگانه PSM + SVM + SPM اشغال می کند.

اطلاعات کلیدی محصول

ماژول PCB - جزء داخلی واحد SVSP

در محفظه تقویت کننده Beta iSVSP، چندین PCB با هم کار می کنند تا عملکردهای درایو یکپارچه را پیاده سازی کنند. A20B-2902-0671 یکی از این ماژول های PCB داخلی است - یک برد دختر پلاگین که عملکرد مدار خاصی را در پشته الکترونیکی SVSP ارائه می دهد.

سری A20B-2902، همانطور که در جای دیگر این سری بحث شد، طیف گسترده ای از بردهای دختر پلاگین را پوشش می دهد - از ماژول های حافظه گرفته تا ماژول های کنترل سروو و ماژول های کنترل اسپیندل. A20B-2902-0671 به طور خاص با برنامه Beta iSVSP مطابقت دارد و هر عملکرد مداری را که SVSP در این موقعیت ماژول نیاز دارد را ارائه می دهد.

هنگامی که این ماژول PCB از کار می افتد، عملکردی که در داخل iSVSP بتا ارائه می کند به خطر می افتد - که ممکن است به صورت زنگ هشدار واحد SVSP کامل، خرابی یک عملکرد درایو خاص (محور سرو، اسپیندل یا منبع تغذیه) یا رفتار خطای متناوب مرتبط با حالت های عملیاتی این ماژول ظاهر شود.

سری Beta i - پلتفرم Economy Drive FANUC

سری Beta i (سری βi) خط تولید محرک اقتصادی FANUC است که هم از نظر قابلیت و هم از نظر هزینه در زیر سری Alpha-i قرار دارد. در حالی که Alpha-i از عملکردهای سروو و اسپیندل با کارایی بالا در طیف وسیعی از توان پشتیبانی می کند، بتا i هدف قرار می دهد:

ماشین آلات کوچک:ماشین‌های تراش CNC با ۲ یا ۳ محور، مراکز ماشینکاری کوچک و ماشین‌های آموزشی که عملکرد Alpha-i از آنچه برنامه نیاز دارد بیشتر است.

نصب بهینه هزینه:در جایی که هزینه هر واحد درایو اهمیت دارد و الزامات چرخه دستگاه در محدوده قابلیت Beta i قرار می گیرد.

کابینت های دارای فضای محدود:طراحی یکپارچه نوع SVSP ردپای کابینت را در مقایسه با پیکربندی Alpha-i سه ماژول کاهش می دهد.

A20B-2902-0671 بخشی از این پلتفرم است — یک ماژول مدار داخلی را ارائه می دهد که به iSVSP بتا کمک می کند تا عملکردهای سروو، اسپیندل و منبع تغذیه ترکیبی خود را ارائه دهد.

سناریوهای کاربردی

خطای واحد بتای iSVSP:یک مرکز تراش کوچک CNC با استفاده از واحد درایو Beta iSVSP زنگ هشداری را ایجاد می کند که از عملکرد عادی جلوگیری می کند. Diagnosis ماژول A20B-2902-0671 را به عنوان یک قطعه داخلی ناموفق شناسایی می کند. تعویض این ماژول در واحد SVSP باعث بازیابی عملکرد عادی درایو می شود.

تعمیر و نگهداری واحد SVSP:در طول تعمیر و نگهداری برنامه‌ریزی‌شده در یک واحد iSVSP بتا، ماژول A20B-2902-0671 به عنوان بخشی از یک به‌روزرسانی در سطح برد جایگزین می‌شود - بازنشانی عمر سرویس این ماژول در یک برنامه تولید با چرخه کاری بالا.

سوالات متداول

Q1: آیا A20B-2902-0671 باید با واحد کامل بتا iSVSP جایگزین شود یا این ماژول به صورت جداگانه قابل تعویض است؟

A20B-2902-0671 یک ماژول پلاگین جداگانه در واحد SVSP است – نه خود واحد کامل. اگر تشخیص خطا تایید کرد که این ماژول خاص نقطه شکست است، تعویض A20B-2902-0671 به تنهایی اقدام تعمیر صحیح و مقرون به صرفه است. تعویض کامل واحد SVSP تنها زمانی ضروری است که چندین قطعه داخلی آسیب دیده باشند یا زمانی که خود محفظه SVSP در معرض خطر قرار گرفته باشد.

Q2: یک A20B-2902-0671 چه عملکردهایی را می تواند تحت تأثیر قرار دهد؟

عملکردهای درایو خاص تحت تأثیر به نقش مدار A20B-2902-0671 در معماری Beta iSVSP بستگی دارد. خرابی ماژول می‌تواند بر روی کنترل محور سروو، کنترل اسپیندل یا عملکرد تنظیم منبع تغذیه تأثیر بگذارد - یا اگر ماژول یک منبع مشترک برای همه عملکردها فراهم کند، هر سه را به طور همزمان تحت تأثیر قرار دهد. کد هشدار نمایش داده شده توسط واحد SVSP مشخص می کند که کدام عملکرد در معرض خطر است.

Q3: آیا A20B-2902-0671 با تمام رتبه بندی های مدل Beta iSVSP سازگار است؟

iSVSP بتا در چندین درجه بندی جریان (به عنوان مثال SVSP 20/20، 20/40 و غیره) و انواع ولتاژ ورودی موجود است. اینکه A20B-2902-0671 در چندین رتبه بندی رایج است یا مختص یک رتبه بندی، به طراحی PCB داخلی SVSP بستگی دارد. قبل از سفارش، از فهرست قطعات یدکی واحد SVSP خاص - قابل شناسایی از روی پلاک نام ماژول و دفترچه راهنمای تعمیر و نگهداری سری Beta i FANUC - تأیید کنید.

Q4: چه اقدامات احتیاطی ایمنی قبل از دسترسی به A20B-2902-0671 در داخل iSVSP بتا اعمال می شود؟

iSVSP بتا حاوی یک بانک خازن باس DC یکپارچه است. با وجود اندازه فشرده، خازن ها ولتاژ خطرناکی را پس از قطع برق AC حفظ می کنند. کتابچه راهنمای تعمیر و نگهداری سری بتا FANUC زمان انتظار تخلیه مورد نیاز را برای مدل خاص SVSP قبل از هرگونه دسترسی داخلی مشخص می کند. قبل از کار با ماژول های داخلی، چراغ نشانگر شارژ را مشاهده کنید و با یک ولت متر DC کالیبره شده تخلیه را بررسی کنید.

Q5: تفاوت بین iSVSP Beta و واحد Beta iSV (فقط سروو) چیست؟

واحد Beta iSV (Servo) فقط کنترل محور سروو را ارائه می‌کند - برق باس DC را از منبع تغذیه جداگانه می‌گیرد و شامل عملکردهای یکپارچه اسپیندل یا منبع تغذیه نمی‌شود. بتا iSVSP (Servo/Spindle/Power) کنترل اسپیندل یکپارچه و منبع تغذیه باس DC یکپارچه را برای تولید واحد جمع و جور همه در یک اضافه می کند. A20B-2902-0671 مختص نوع SVSP است - این ماژول از واحدهای فقط SV نیست.
