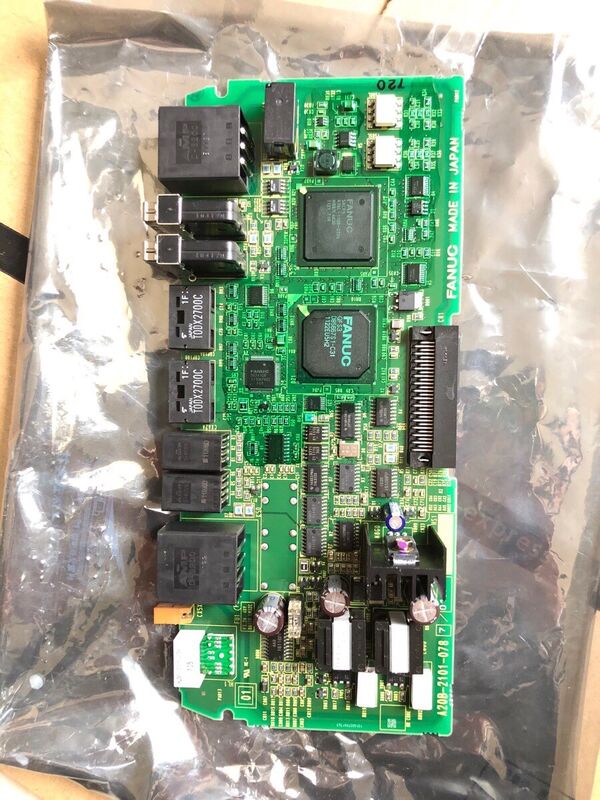

Fanuc A20B-2101-0787 کارت تک محوری

A20B-2101-0787 | سری FANUC A20B-2101 PCB Servo / Spindle Drive — برد کنترل سیستم درایو Alpha-i / یدکی تعویض CNC

A20B-2101 — سری برد برد برای نسل Alpha-i

سری A20B-2101 خانواده PCB های کنترل درایو و قدرت FANUC برای ماژول های تقویت کننده سروو و اسپیندل نسل Alpha-i است. تابلوهای این سری طیف وسیعی از انواع عملکردی را در بر می گیرند:

بردهای کنترل سروو آمپلی فایر:از جمله بردهای سروو درایو HRV دو کاناله (سری aiSV)، ارائه پردازش حلقه کنترل جریان و رابط FSSB برای کنترل سروو موتور. اعدادی مانند A20B-2101-0041 (2 محور) و A20B-2101-0042 (3 محور) پیکربندی استاندارد aiSV را پوشش می دهند.

بردهای کنترل تقویت کننده اسپیندل:از جمله کنترل تقویت کننده اسپیندل Alpha iB (به عنوان مثال، A20B-2101-0870 برای دوک های سری 6220)، مدیریت سرعت، جهت گیری و تنظیم جریان خروجی اسپیندل.

بردهای پاور و PSM:بردهایی برای انواع PSM ولتاژ بالا و پشتیبانی از مرحله قدرت در مجموعه های تقویت کننده بزرگتر.

بردهای سروو سری β:از جمله بردهای A20B-2101-0050 و A20B-2101-0051 برای تقویت کننده های سروو فشرده βi FANUC (به ترتیب ورودی 200 و 400 ولت).

A20B-2101-0787 موقعیت خاصی را در این سری اشغال می کند و به برنامه درایوی که برای آن طراحی شده است خدمات می دهد.

اطلاعات کلیدی محصول

قابلیت سرویس دهی در سطح تخته در ماژول های Alpha-i

ماژول های تقویت کننده سروو و اسپیندل Alpha-i FANUC با PCB های قابل تعویض داخلی ساخته شده اند. یک ماژول معمولی شامل یک برد سیم کشی (لایه اتصال غیرفعال) و یک یا چند PCB فعال - منطق کنترل، درایو گیت و بردهای توزیع برق است. این طراحی لایه ای، جایگزینی هدفمند در سطح PCB را امکان پذیر می کند:

ایزوله سازی اشتباه:وقتی تشخیص خطای برد را تأیید کرد، فقط آن برد نیاز به تعویض دارد. سایر بردها و محفظه ماژول در جای خود باقی می مانند.

حفظ پارامتر:پارامترهای موتور و بهره های سروو در حافظه CNC - نه در برد درایو - قرار دارند. تعویض A20B-2101-0787 بر تنظیمات پارامتر CNC تأثیری ندارد.

کارایی هزینه:جایگزینی در سطح PCB نسبت به جایگزینی کامل ماژول هزینه کمتری دارد، به ویژه برای انواع ماژول های با قدرت بالاتر.

سناریوهای کاربردی

تعمیر ماژول درایو Alpha-i:یک ماژول تقویت‌کننده سروو یا اسپیندل FANUC یک زنگ هشدار پایدار با موتور و کابل‌کشی سالم ایجاد می‌کند. تشخیص در سطح برد، A20B-2101-0787 را به عنوان جزء ناموفق شناسایی می کند. تعویض، عملکرد عادی درایو را بازیابی می کند.

یدکی نگهداری برنامه ریزی شده:تاسیساتی که مجموعه‌ای از ماژول‌های درایو Alpha-i را نگهداری می‌کند، A20B-2101-0787 را به‌عنوان یک یدکی آماده برای تعمیر نگهداری می‌کند که پاسخ سریع به خرابی سطح برد را در طول یک پنجره تعمیر و نگهداری برنامه‌ریزی‌شده ممکن می‌سازد.

سوالات متداول

Q1: چگونه تأیید کنم A20B-2101-0787 برد جایگزین صحیح برای ماژول درایو من است؟

شماره قطعه را مستقیماً از برچسب برد داخل ماژول خاص Alpha-i بخوانید. اگر برچسب A20B-2101-0787 را می خواند، این جایگزینی تایید شده است. لیست قطعات یدکی ماژول درایو را در دفترچه راهنمای تعمیر و نگهداری FANUC Alpha-i برای مدل ماژول قابل اجرا بررسی کنید تا شیار برد و عملکرد آن در آن ماژول را تأیید کنید.

Q2: آیا می توان A20B-2101-0787 را به عنوان یک برد مستقل بدون حذف کامل ماژول جایگزین کرد؟

دسترسی به A20B-2101-0787 مستلزم برداشتن ماژول تقویت کننده از کابینت درایو و باز کردن محفظه آن است. هنگامی که ماژول روی نیمکت قرار گرفت، برد خاص را می توان بدون ایجاد مزاحمت برای برد سیم کشی یا سایر تخته های دست نخورده موجود در پشته جدا کرد و جایگزین کرد. به اسناد خدمات ماژول FANUC برای نوع ماژول خاص برای روش های استخراج تخته و هرگونه الزامات بست نگهدارنده مراجعه کنید.

Q3: آیا نصب A20B-2101-0787 نیاز به وارد کردن مجدد پارامتر سروو یا اسپیندل دارد؟

خیر. همه پارامترهای سروو و اسپیندل در حافظه پارامتر اصلی CNC ذخیره می شوند، نه در برد درایو. پس از نصب برد جایگزین و بازیابی برق، CNC مجدداً با ماژول ارتباط برقرار می کند و مجموعه پارامترهای موجود را به طور خودکار اعمال می کند. اطمینان حاصل کنید که درایو به آمادگی عادی رسیده است و قبل از بازگرداندن دستگاه به تولید، تست های سرعت پایین را انجام دهید.

Q4: چه مراحل ایمنی تخلیه قبل از باز کردن یک ماژول Alpha-i برای دسترسی به A20B-2101-0787 اعمال می شود؟

خازن های باس DC ماژول Alpha-i پس از قطع برق، ولتاژ خطرناکی را حفظ می کنند. صبر کنید تا فاصله تخلیه مشخص شده در دفترچه راهنمای تعمیر و نگهداری FANUC Alpha-i - که معمولاً با خاموش شدن LED نشانگر شارژ نشان داده می شود - یا با یک ولت متر DC کالیبره شده اندازه گیری کنید تا قبل از باز کردن محفظه ماژول، مطمئن شوید که باس زیر آستانه ایمن است. هرگز این مرحله را دور نزنید حتی زمانی که ماژول برای چند دقیقه خاموش است.

Q5: آیا A20B-2101-0787 مخصوص کاربردهای ماشینکاری CNC است یا در سیستم های درایو ربات نیز استفاده می شود؟

سری A20B-2101 هم سیستم های درایو ماشین ابزار CNC و هم برنامه های کاربردی سروو درایو روبات FANUC را ارائه می دهد، زیرا معماری سخت افزار درایو در این خطوط تولید مشترک است. استقرار خاص A20B-2101-0787 به سیستم میزبانی که در آن نصب شده است بستگی دارد. نوع سیستم میزبان - CNC یا کنترل‌کننده ربات - را از مستندات ماژول درایو قبل از یافتن منبع جایگزین تأیید کنید.
