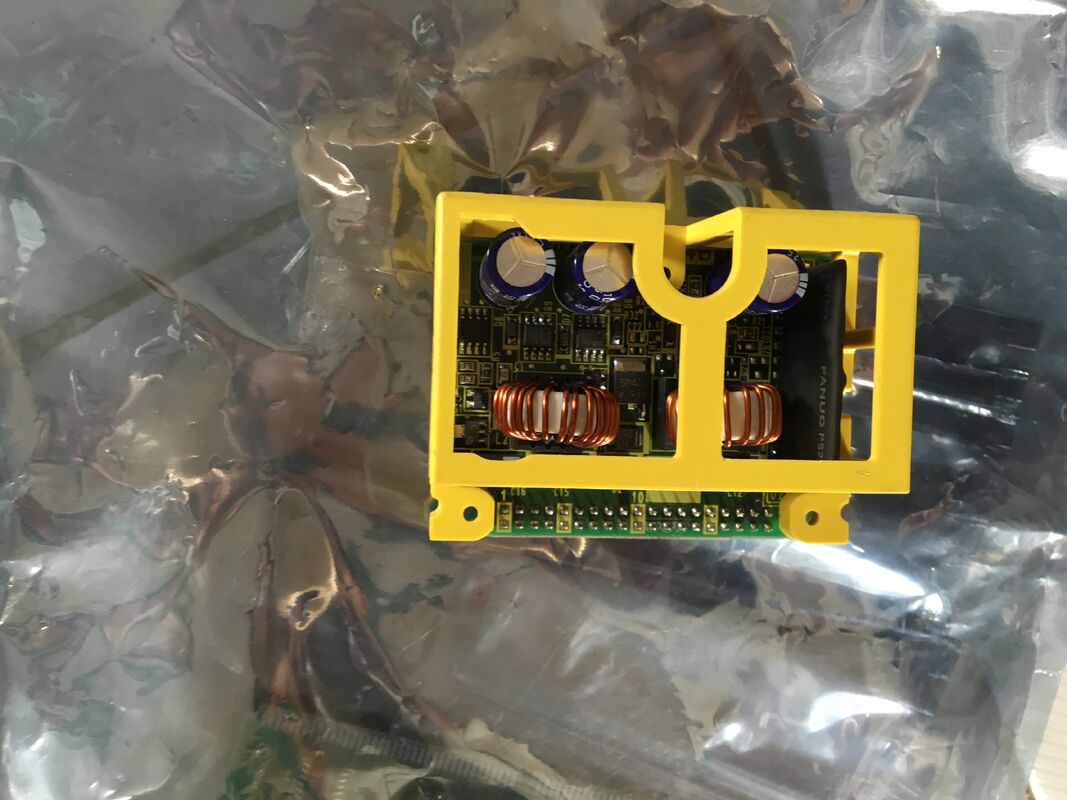

صفحه مدار Fanuc A350-8101-T184

A350-8101-T184 | ماژول PCB CNC FANUC - LED 7 قطعه / 24 ولت دی سی / 15 آمپر / IP67 / طراحی مهر و موم شده با درجه صنعتی

A350 Fabrication Numbers — مرجع داخلی PCB FANUC

شماره‌گذاری قطعات FANUC از چندین قرارداد پیشوندی استفاده می‌کند. سری های A06B، A16B و A20B قطعات سفارش تجاری را شناسایی می کنند. راپیشوند A350شماره های ساخت PCB FANUC را شناسایی می کند - مرجع ترسیم داخلی که FANUC برای شناسایی طرح های PCB خاص در سطح تولید برد مدار استفاده می کند. PCB های دارای شماره A350 اصل هستند

تابلوهای طراحی شده توسط FANUC مرتبط با مجموعه محصولات تجاری آنها.

A350-8101-T184 یکی از PCBهای مرجع تولیدی است که در برنامه های کاربردی دستگاه CNC FANUC استفاده می شود. پسوند T184 این نوع برد خاص را در خانواده طراحی A350-8101 مشخص می کند.

مشخصات کلیدی

صفحه نمایش LED 7 بخش - وضعیت در یک نگاه

صفحه نمایش LED 7 قسمتی نشانگر وضعیت عددی یا الفبایی را ارائه می دهد که مستقیماً در محل نصب PCB قابل مشاهده است. در سیستم های CNC و درایو FANUC، نمایشگرهای LED 7 قسمتی معمولاً به عنوان موارد زیر عمل می کنند:

نمایش کد زنگ هشدار:تقویت‌کننده‌های سرو و تقویت‌کننده‌های اسپیندل از ال‌ای‌دی‌های 2 رقمی 7 قطعه‌ای برای نشان دادن کدهای خطا هنگام فعال بودن زنگ هشدار استفاده می‌کنند. کد قابل مشاهده بر روی صفحه نمایش LED تقویت کننده مستقیماً نوع خطا را بدون نیاز به دسترسی به صفحه اپراتور CNC شناسایی می کند.

شاخص های وضعیت:حالت های عملیاتی عادی، حالت آماده و پیشرفت اولیه را می توان از طریق الگوهای قطعه LED تعریف شده نشان داد.

بازخوانی تشخیصی:در هنگام راه اندازی یا عیب یابی، صفحه نمایش 7 قسمتی یک نشانه تشخیصی سطح اول را در سخت افزار بدون نیاز به لپ تاپ یا مانیتور خارجی ارائه می دهد.

سناریوهای کاربردی

ورودی/خروجی پنل دستگاه CNC با وضعیت LED:یک ماشین ابزار CNC A350-8101-T184 را در یک محفظه مهر و موم شده نزدیک به محل کار نصب می کند. صفحه نمایش LED 7 قسمتی خروجی کد هشدار قابل مشاهده را در بدنه دستگاه ارائه می دهد که توسط اپراتور بدون نگاه کردن به پنل اصلی CNC قابل خواندن است.

نمایش وضعیت ماژول درایو:یک ماژول درایو FANUC در داخل دستگاه، A350-8101-T184 را به عنوان PCB وضعیت LED جلویی خود دارد. رتبه IP67 برد در برابر غبار مایع خنک کننده که به ناحیه درایو در پیکربندی این دستگاه می رسد محافظت می کند.

PCB تعویض ماشین:یک دستگاه CNC یک خطا ایجاد می کند که در PCB A350-8101-T184 ردیابی می شود. برد جایگزین - مطابق با IP67 و مشخصات LED 7 بخش - برای بازیابی عملکرد کامل دستگاه نصب شده است.

سوالات متداول

Q1: پیشوند A350 در مقایسه با شماره قطعه A16B یا A20B FANUC چه چیزی را نشان می دهد؟

پیشوند A350 یک شماره ساخت (نقاشی) PCB FANUC را مشخص می کند - یک مرجع طراحی برد مدار داخلی که در فرآیند تولید FANUC استفاده می شود. پیشوندهای A16B و A20B شماره قطعات تجاری هستند که برای سفارش استفاده می شوند. برد A350 یک PCB واقعی طراحی شده توسط FANUC است که ممکن است با یک مجموعه تجاری با شماره قطعه متفاوت مطابقت داشته باشد یا ممکن است مستقیماً تحت شماره ساخت A350 ذخیره و عرضه شود.

Q2: چرا این PCB به جای حفاظت PCB استاندارد به حفاظت IP67 نیاز دارد؟

حفاظت IP67 زمانی مورد نیاز است که PCB در محیطی نصب می شود که ممکن است در معرض اسپری مایع خنک کننده، آب شستشو، یا آلودگی ذرات فلزی از ناحیه برش قرار گیرد. اکثر PCB های کنترل کننده CNC به طور کامل در کابینت های مهر و موم شده قرار دارند و نیازی به IP67 ندارند. رده‌بندی IP67 A350-8101-T184 نشان می‌دهد که برای مکان نصب در معرض دید بیشتری طراحی شده است - روی بدنه دستگاه، داخل محفظه مهر و موم شده روی ماشین، یا در موقعیت پانلی که قرار گرفتن در معرض محیطی بخشی از شرایط عملیاتی است.

Q3: آیا منبع تغذیه 24VDC برای A350-8101-T184 می تواند مستقیماً از منبع تغذیه CNC تامین شود؟

بله، مشروط بر اینکه ریل 24 ولتی منبع تغذیه CNC ظرفیت کافی برای تامین نیاز فعلی 15 آمپر A350-8101-T184 در کنار تمام بارهای 24 ولت دیگر در سیستم را داشته باشد. اگر بار کل 24 ولت به رتبه منبع تغذیه نزدیک شود، ممکن است یک منبع تغذیه 24 ولتی اختصاصی برای بارهای جریان بالا (از جمله A350-8101-T184) مناسب باشد. برای تأیید ظرفیت تغذیه 24VDC، به اسناد الکتریکی دستگاه مراجعه کنید.

Q4: چه نوع الگوهای LED 7 قطعه ای به عنوان کد وضعیت در ماژول های FANUC استفاده می شود؟

FANUC از نمایشگرهای LED 2 رقمی 7 قسمتی روی ماژول‌های درایو (سرو، اسپیندل، منبع تغذیه) برای نشان دادن کدهای دو کاراکتری استفاده می‌کند. حالت های عملیاتی معمولی معمولاً با خط تیره یا ترکیب اعداد خاص نشان داده می شوند. وضعیت‌های هشدار کدهای عددی را نمایش می‌دهند - برای مثال، "01" تا "99" که دسته‌های مختلف هشدار را پوشش می‌دهد. معانی کد خاص برای هر ماژول FANUC با نمایشگر 7 قسمتی در دفترچه راهنمای نگهداری ماژول مربوطه مستند شده است.

Q5: چگونه A350-8101-T184 جایگزین می شود - آیا این قطعه پلاگین است یا لحیم شده؟

روش تعویض بستگی به نحوه نصب A350-8101-T184 در مجموعه دستگاه خاص دارد. ماژول‌های PCB در سیستم‌های FANUC معمولاً به جای اینکه مستقیماً به برد دیگری لحیم شوند، بر روی کانکتور نصب می‌شوند (کانکتورهای لبه، کانکتورهای هدر). اگر برد T184 از طریق کانکتور پلاگین متصل شود، تعویض آن یک عملیات قابل سرویس دهی است. اگر در یک مجموعه مهر و موم شده ادغام شود، ممکن است به جای فقط PCB، کل واحد مهر و موم شده نیاز به تعویض داشته باشد. ترتیب نصب را از مدارک الکتریکی دستگاه تأیید کنید.
