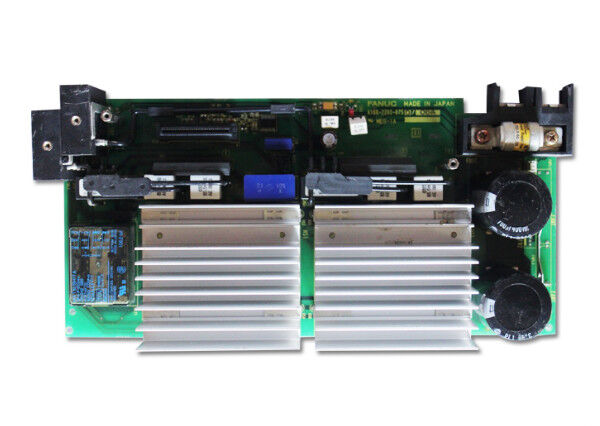

A16B-2202-0753 Fanuc A16B22020753 هیئت مدیره در وضعیت خوب آزمایش شده است

A16B-2202-0753∙ FANUC Alpha SVM2-12/12 Servo Amplifier PCB Type-A & FSSB Interface / 24VDC منطق / حفاظت از جریان بیش از حد و بیش از حد

SVM2-12/12 دو محور، یک ماژول

FANUC Alpha SVM2-12/12 یک ماژول تقویت کننده سرو دو محوری است. "SVM2" به معنای دو محور در یک محفظه فیزیکی است. "12/12" نشان دهنده جریان خروجی نامتناهی 12A برای هر یک از دو محور است.هر دو سرو موتور یک محور به طور مستقل حرکت می کنند.، اما از همان اتصال اتوبوس مشترک DC در داخل ماژول.

A16B-2202-0753 صفحه مدار چاپی درون این ماژول است الکترونیک کنترل که دستورات سرو را از CNC تفسیر می کند، حلقه های کنترل فعلی را برای هر دو محور اجرا می کند،بازخورد رمزگذاری کننده فرآیند، اجرای منطق حفاظت و تولید سیگنال های دروازه به دستگاه های قدرت.

مشخصات کلیدی

ویژگی های حفاظت

A16B-2202-0753 حفاظت را برای هر دو کانال محور اجرا می کند:

حفاظت از جریان بیش از حد:تشخيص برق خروجي بيش از حد امنيت و شروع به کار کردن قبل از اينکه دستگاه هاي قدرت آسیب ببينند.

حفاظت از ولتاژ بالا:ولتاژ اتوبوس DC را کنترل می کند. اگر ولتاژ اتوبوس بالاتر از حداکثر نامگذاری (از بازسازی یا تغذیه گذرا) افزایش یابد، مدار محافظت فعال می شود.

حفاظت از مدار کوتاه:تشخیص یک مشکل کم مقاومت در پایانه های موتور یا کابل موتور و بلافاصله غیرفعال کردن خروجی محور آسیب دیده.

حفاظت از بیش از حد درجه حرارت:دمای حرارتی را از طریق یک ترمیستور کنترل می کند. اگر دمای آن به آستانه هشدار برسد، پیش از آسیب حرارتی، درایو حرکت می کند.

سناریوهای کاربرد

خطای PCB SVM2-12/12:یک ماژول تقویت کننده سرو دو محور یک آلارم محوری ایجاد می کند که نمی تواند پاک شود. هیئت مدیره سیم کشی و دستگاه های قدرت به درستی آزمایش می شوند. PCB کنترل A16B-2202-0753 به عنوان منبع خطا شناسایی می شود.تعویض هر دو کانال محور را بازگرداند.

سیستم FSSB به نوع A:یک مرکز ماشینکاری با سرو درایو های نوع A با یک جایگزین قابل FSSB SVM2-12/12 ارتقا یافته است. PCB A16B-2202-0753 بدون تغییر هر دو نوع را پشتیبانی می کند.

سوالات عمومی

سوال 1: آیا A16B-2202-0753 صفحه سیم کشی است یا PCB کنترل در SVM2-12/12؟

A16B-2202-0753 PCB کنترل (سطح پردازش الکترونیکی) است. صفحه سیم کشی (سطح رابط کانکتور منفعل) A16B-2202-0750 است.یک صفحه جداگانه که ارتباطات فیزیکی را به اتوبوس DC مدیریت می کند، کابل های موتور ، کانکتورهای رمزگذاری کننده و کابل رابط CNC. این دو صفحه در داخل محفظه ماژول SVM2-12/12 با هم کار می کنند.

سوال2: آیا تعویض A16B-2202-0753 نیاز به تغییر پارامترهای سرو دارد؟

نه، پارامترهای سرو (فائده محور، نوع انکودر، محدودیت های جریان) در حافظه پارامتر اصلی CNC ذخیره می شوند، نه در PCB تقویت کننده سرو.تعویض A16B-2202-0753 سخت افزار کنترل را بدون تأثیر بر مجموعه پارامتر CNC بازگرداندپس از نصب قطعات جایگزین، قبل از بازگشت ماشین به چرخه های تولید کامل، بررسی کنید که همه محورها در سرعت پایین به وضعیت آماده سرو می رسند.

سوال 3: ولتاژ اتوبوس DC که SVM2-12/12 از آن کار می کند چیست؟

SVM2-12/12 از اتوبوس DC تامین شده توسط PSM (ماژول منبع برق) استفاده می کند ، که 283VVDC را از ورودی 200VAC فراهم می کند.24VDC که در مشخصات ذکر شده تنها منبع منبع منطق/مواصفات برای صفحه کنترل است.مرحله خروجی موتور از اتوبوس DC ولتاژ بالا کار می کند.

سوال 4: آیا می توان A16B-2202-0753 را به صورت مستقل بدون حذف کامل ماژول SVM2-12/12 جایگزین کرد؟

PCB یک جزء داخلی از ماژول SVM2-12/12 است. برای دسترسی به A16B-2202-0753 ، ماژول باید از کابینت درایو برداشته و باز شود.PCB سپس می تواند استخراج و جایگزین در حالی که هیئت مدیره سیم کشی باقی می ماند در محفظه ماژولبعد از جمع آوری مجدد، ماژول دوباره نصب و آزمایش می شود. جدا کردن کامل ماژول مورد نیاز است، اما جایگزینی نیازی به هیچ گونه کابلی کردن خارج از ماژول ندارد.

سوال 5: تفاوت بین A16B-2202-0750, 0751, 0752 و 0753 در سری SVM2 چیست؟

این ها تخته های مختلفی برای پیکربندی های مختلف رتبه فعلی SVM2 هستند:

• A16B-2202-0750: تخته سیم کشی برای SVM2-12/12
• A16B-2202-0751: صفحه سیم کشی برای SVM2-12/20
• A16B-2202-0752: صفحه سیم کشی برای SVM2-20/20
• A16B-2202-0753: PCB کنترل برای SVM2-12/12 (نوع A و FSSB)

تخته های سیم کشی (0750?? 0752) پیکربندی های کانکتور فیزیکی را برای سطوح مختلف جریان مدیریت می کنند. A16B-2202-0753 تخته کنترل است، نه تخته سیم کشی.سفارش با شماره قطعه دقیق برای جلوگیری از دریافت نوع غلط قطعه.
