FANUC A16B-1212-0211 نمودار مدار شیمیک کارت حافظه مدل 0

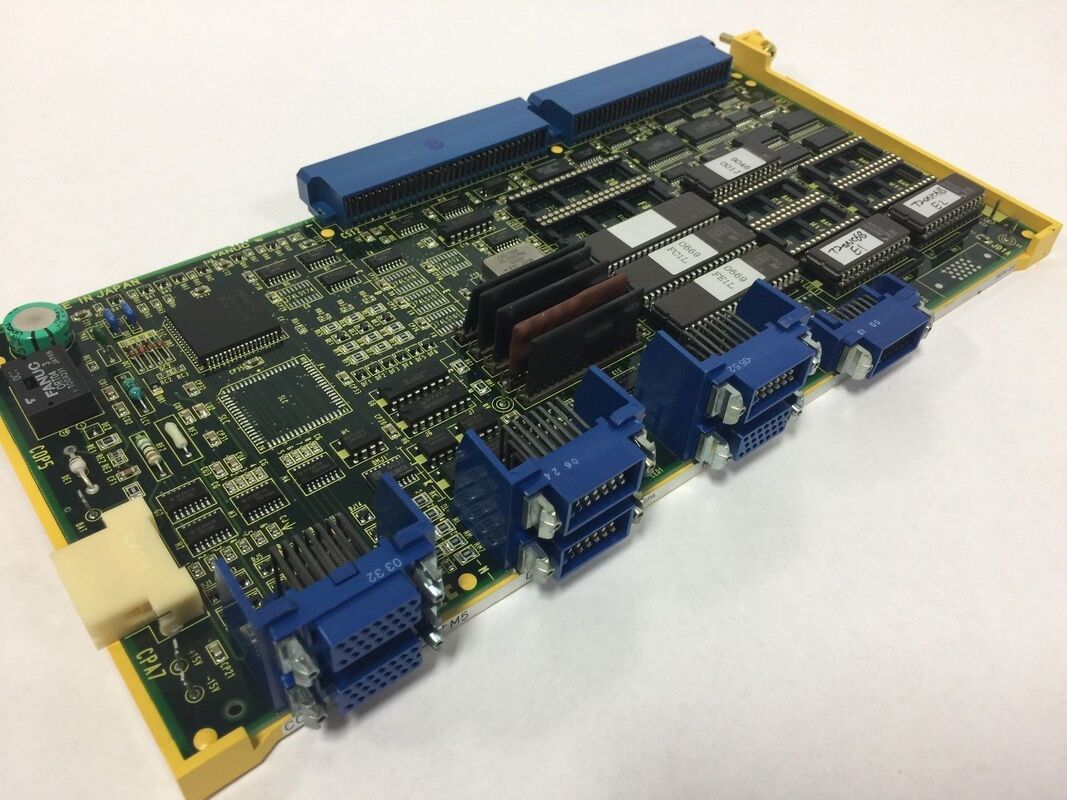

A16B-1212-0211 | برد مدار چاپی برد حافظه سری FANUC 0-C (F0C) — برنامه / PMC / حافظه سیستم / 0-MC / 0-TC CNC

برد حافظه در یک CNC سری 0-C - چه کاری انجام می دهد

در معماری CNC سری 0-C (F0C) FANUC، برد حافظه، بردی است که تمام داده‌هایی را که CNC برای عملکرد نیاز دارد، ذخیره می‌کند و به آنها سرویس می‌دهد:

نرم افزار سیستم CNC:سفت‌افزار قابل‌اجرای ماشین که نحوه تفسیر CNC کد G، مدیریت حرکت محور، کنترل دوک، و مدیریت رابط اپراتور را تعریف می‌کند - همه از برد حافظه بارگیری می‌شوند.

برنامه نردبان PMC:منطق توالی ماشین (برنامه PLC تعبیه‌شده) که مایع خنک‌کننده، تعویض‌کننده‌های ابزار، قفل‌های درب و تمام توالی‌های محیطی ماشین را کنترل می‌کند. برنامه نردبان در برد حافظه ذخیره می شود و در هر چرخه اسکن PLC از آن اجرا می شود.

برنامه های ماشینکاری CNC:برنامه های قسمت ایجاد شده توسط اپراتور یا برنامه نویس، ذخیره شده در منطقه حافظه برنامه CNC. ظرفیت برد حافظه تعیین می کند که CNC چه تعداد و چه اندازه کتابخانه برنامه را می تواند در خود جای دهد.

پارامترها:داده‌های پیکربندی خاص ماشین - تخصیص محورها، مقادیر جبران، محدودیت‌های سرعت، و داده‌های PMC - که باعث می‌شود یک کنترل عمومی CNC با ماشین خاصی که روی آن نصب شده است به درستی رفتار کند.

A16B-1212-0211 برد حافظه ای است که تمام این داده ها را برای سیستم CNC F0C حمل می کند.

اطلاعات کلیدی محصول

انواع تخته حافظه — 0210، 0211، 0216 در زمینه

سری 0-C از چندین نوع برد حافظه در سری A16B-1212-021x استفاده می کرد که هر کدام دارای قابلیت های کمی متفاوت بودند:

A16B-1212-0210:برد حافظه اصلی 0-C بدون خروجی اسپیندل سریال. درایوهای سروو و اسپیندل دیجیتال را از طریق رابط موازی مستقیم درایو هدایت می کند. تا 128 کیلوبایت حافظه برنامه، PMC-L، گرافیک تک رنگ و ارتباطات RS-232C را پشتیبانی می کند.

A16B-1212-0211:گونه‌ای از خانواده برد حافظه 021x که پیکربندی‌های کنترل CNC F0C را با ترکیبی خاص از ظرفیت حافظه و ویژگی‌های رابط ارائه می‌کند.

A16B-1212-0216:برد حافظه سریال 0-C، افزودن یک رابط دوک سریال فیبر نوری که به CNC اجازه می دهد با درایوهای اسپیندل سریال نسل بعدی FANUC از طریق پیوند سریال دیجیتال ارتباط برقرار کند.

سناریوهای کاربردی

خرابی برد حافظه F0C CNC:یک مرکز ماشین‌کاری FANUC 0-MC آلارم‌های سیستم را توسعه می‌دهد - به‌ویژه آلارم‌های برابری RAM (910 یا 911) که خطاهای یکپارچگی حافظه را نشان می‌دهند. پس از تأیید صحت منبع تغذیه و صندلی برد، برد حافظه A16B-1212-0211 به عنوان ایراد شناخته می شود. یک برد جایگزین، با برنامه PMC دستگاه و پارامترهای CNC از پشتیبان، دستگاه را به عملکرد کامل باز می‌گرداند.

تعویض پیشگیرانه برد حافظه:یک مرکز تراشکاری 0-TC که تحت بازسازی CNC قرار می گیرد، برد حافظه آن به عنوان بخشی از تجدید سیستماتیک جزء تعویض می شود. A16B-1212-0211 جدید، طول عمر برد حافظه را بدون نیاز به برنامه ریزی مجدد PMC یا وارد کردن مجدد پارامتر، بازنشانی می کند، زیرا محتوا از نسخه پشتیبان سازنده ماشین بارگذاری مجدد می شود.

سوالات متداول

Q1: با تعویض A16B-1212-0211 چه اتفاقی برای برنامه های CNC می افتد؟

برنامه ها و پارامترهای ذخیره شده در حافظه رم با پشتیبان باطری برد حافظه با تعویض برد از بین می روند - برد جدید بدون محتوای خاص دستگاه عرضه می شود. قبل از تعویض، از تمام برنامه های CNC، افست ابزار، آفست های کاری، پارامترهای ماشین و برنامه نردبان PMC در یک دستگاه خارجی (رایانه پشتیبان RS-232C، کارت حافظه، نوار کاست برای سیستم های قدیمی 0-C) نسخه پشتیبان تهیه کنید. پس از نصب برد جایگزین، تمام اطلاعات پشتیبان‌گیری شده را بازیابی کنید.

Q2: برنامه PMC چگونه روی A16B-1212-0211 جایگزین بارگذاری می شود؟

برنامه نردبان PMC برای 0-C معمولاً در تراشه های اختصاصی PMC ROM یا یک فایل پشتیبان برنامه PMC نگهداری می شود. اگر برنامه PMC دستگاه در تراشه های ROM روی یک برد PMC جداگانه (مانند PMC-M) ذخیره شود، با تعویض برد حافظه، برنامه از بین نمی رود. اگر برنامه PMC در رم برد حافظه ذخیره شده است، پس از نصب برد جدید، آن را از یک نسخه پشتیبان بازیابی کنید. برای ماشین‌هایی که نسخه پشتیبان اصلی سازنده ماشین دیگر وجود ندارد، ممکن است لازم باشد برنامه PMC از مستندات ماشین دوباره ایجاد شود.

Q3: هشدار برابری RAM (910 یا 911) در CNC سری 0-C چه چیزی را نشان می دهد؟

هشدار برابری RAM 910 خطای برابری را در RAM داده CNC نشان می دهد و زنگ هشدار 911 نشان دهنده خطای برابری در RAM برنامه است. هر دو به یکپارچگی حافظه اشاره می‌کنند - یا تراشه‌های رم روی برد حافظه دچار اشکال شده‌اند، یا باتری برد حافظه از کار افتاده است و به رم پشتیبان باتری اجازه داده است که اطلاعات خود را در هنگام قطع برق از دست بدهد. قبل از اینکه به این نتیجه برسیم که خود برد حافظه از کار افتاده است ابتدا ولتاژ باتری پشتیبان را بررسی کنید.

Q4: تفاوت بین PMC-L و PMC-M در سری 0-C چیست و آیا این انتخاب بر روی برد حافظه تأثیر می گذارد؟

PMC-L (نردبان) نوع ساده‌تر PMC است که در خود برد حافظه 0-C تعبیه شده است - عملکردهای اصلی توالی ماشین را بدون برد PMC جداگانه انجام می‌دهد. PMC-M (Master) یک نوع PMC توانمندتر است که از یک برد PMC اختصاصی جداگانه (مانند A16B-1211-0910) برای منطق توالی ماشین پیچیده تر استفاده می کند. در سیستم هایی که از PMC-M استفاده می کنند، از عملکرد داخلی برد حافظه PMC-L استفاده نمی شود و برنامه PMC به جای A16B-1212-0211 روی برد PMC جداگانه قرار دارد. دانستن اینکه دستگاه از کدام نوع PMC استفاده می کند، مشخص می کند که به طور خاص از برد حافظه به پشتیبان گیری از چه برنامه ای نیاز است.
