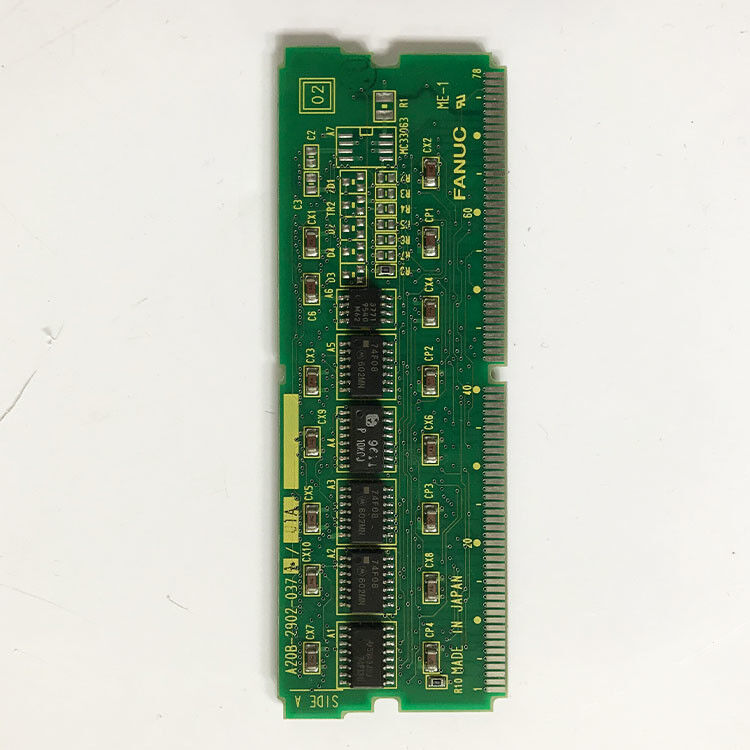

ماژول PCB GE Fanuc A20B-2902-0371/02A جدید

A20B-2902-0371 | ماژول FANUC 4MB FROM — Flash ROM / نرم افزار سیستم CNC / ذخیره سازی برنامه های غیر فرار / سری A20B-2902

از - مخزن نرم افزار غیر فرار CNC

در هر CNC FANUC، سه نوع حافظه نقش های متمایز را ایفا می کنند. FROM (حافظه فقط خواندنی فلش) اساسی ترین است: نرم افزار سیستم CNC را ذخیره می کند که تعریف می کند CNC چه کاری می تواند انجام دهد.

آنچه از فروشگاه های FROM:

• نرم افزار عامل CNC:مفسر کد G، موتور محاسبه حرکت، هماهنگی سروو، مدیریت نمایشگر، و تمام عملکردهای اصلی CNC به عنوان نرم‌افزار ساکن در FROM وجود دارند. بدون این نرم افزار، CNC یک سخت افزار بی اثر است.
• بسته های نرم افزاری گزینه:قابلیت‌های CNC اضافی - ضربه زدن سخت، کانتورینگ با سرعت بالا، کنترل کانتور هوش مصنوعی و سایر گزینه‌های نرم‌افزاری - به عنوان محتوای اضافی FROM ذخیره می‌شوند. هر گزینه فعال شده دارای نرم افزار مربوطه در FROM است که قابلیت آن را فعال می کند.
• برنامه های ماکرو و توابع سفارشی:در برخی پیکربندی‌ها، برنامه‌های ماکرو دائمی (داده‌های PMC، برنامه‌های فرعی) برای نگهداری غیرفرار در FROM قرار دارند.

FROM از نظر طراحی غیر فرار است. برخلاف DRAM (که با قطع برق تمام محتوا را از دست می‌دهد) و بر خلاف SRAM با پشتیبان باتری (که در صورت خرابی باتری پشتیبان محتوا را از دست می‌دهد)، FROM محتوای خود را به‌طور نامحدود بدون هیچ گونه پشتیبانی از برق یا باتری حفظ می‌کند.

مشخصات کلیدی

خانواده ماژول حافظه A20B-2902

سری A20B-2902 ماژول های حافظه پلاگین برای سیستم های CNC FANUC را پوشش می دهد. ماژول های مختلف در این سری نقش های متمایز را ایفا می کنند:

ماژول های DRAM:حافظه کاری فرار برای CPU. A20B-2902-0020 (4MB DRAM)، که در دسته قبلی این سری توضیح داده شد، حافظه کاری سریعی را که پردازنده CNC برای عملیات زمان اجرا نیاز دارد، فراهم می کند.

از ماژول ها:ذخیره سازی نرم افزار غیر فرار A20B-2902-0371 (4MB FROM) نرم افزار سیستمی را ذخیره می کند که CPU در هنگام بوت در DRAM بارگذاری می کند. ظرفیت FROM تعیین می کند که چه مقدار نرم افزار و چه تعداد گزینه می تواند نصب شود.

ماژول FROM مجاور:A20B-2902-0080 (4MB FROM / 512K SRAM) نشان دهنده یک ماژول FROM متفاوت در همان خانواده A20B-2902 است — ترکیب FROM و SRAM در یک ماژول برای پیکربندی CNC متفاوت.

A20B-2902-0371 4 مگابایت فضای ذخیره سازی اختصاصی FROM را فراهم می کند - که با ردپای نرم افزاری نسل CNC که ارائه می کند مطابقت دارد.

سناریوهای کاربردی

خطای ماژول CNC FROM:یک FANUC CNC نمی‌تواند دنباله راه‌اندازی خود را کامل کند - سیستم در حین بارگذاری نرم‌افزار با هشدار خطای FROM متوقف می‌شود. A20B-2902-0371 به عنوان ماژول شکست خورده شناسایی شده است. تعویض بار نرم افزار سیستم و بوت معمولی CNC را بازیابی می کند.

به روز رسانی نرم افزار CNC:یک سیستم CNC FANUC به به روز رسانی نرم افزار به نسخه جدید نیاز دارد. نرم افزار به روز شده در یک ماژول جایگزین A20B-2902-0371 FROM نوشته شده است. ماژول قدیمی حذف شده و ماژول به روز شده نصب می شود - چکمه های CNC با نسخه نرم افزار جدید راه اندازی می شود.

سوالات متداول

Q1: آیا جایگزینی A20B-2902-0371 پارامترهای CNC یا برنامه های جزئی را پاک می کند؟

نه. پارامترهای CNC و برنامه های قطعه در SRAM (رم با پشتیبان باتری) - یک ماژول جداگانه از FROM - ذخیره می شوند. جایگزینی ماژول FROM بر محتوای SRAM تأثیری ندارد. پس از نصب A20B-2902-0371 جدید، CNC با استفاده از نرم افزار ماژول جدید FROM بوت می شود و پارامترها را از SRAM دست نخورده می خواند.

Q2: آیا می توان نرم افزار A20B-2902-0371 را در این زمینه بازنویسی کرد؟

FROM (Flash ROM) به صورت الکتریکی قابل پاک کردن و بازنویسی است - "فلش" به این فناوری حافظه فلش قابل پاک کردن اشاره دارد. با این حال، برنامه‌ریزی مجدد ماژول FROM در سیستم‌های CNC FANUC به نرم‌افزار بوت‌لودر خاص FANUC و یک روش به‌روزرسانی تایید شده نیاز دارد. برنامه ریزی مجدد میدانی ماژول های FROM یک کار تعمیر و نگهداری معمولی نیست. این کار در طول به روز رسانی رسمی نرم افزار CNC با استفاده از ابزارها و رویه های ارائه شده توسط FANUC انجام می شود.

Q3: چه سیستم های CNC از ماژول A20B-2902-0371 FROM استفاده می کنند؟

ماژول های FROM سری A20B-2902 به نسل های CNC FANUC خدمت می کنند که از معماری حافظه ماژولار A20B-2902 استفاده می کنند. بر اساس A20B-2902-0080 مجاور (4MB FROM/512K SRAM برای سری 16/18 مدل B توسط منابع متعدد تایید شده است)، A20B-2902-0371 از پلتفرم CNC سری 16/18/21 مشابه یا جدیدتر استفاده می کند. از اسناد سخت افزاری خاص CNC تأیید کنید.

Q4: تفاوت بین A20B-2902-0371 (4MB FROM) و A20B-2902-0020 (4MB DRAM) چیست؟

هر دو ماژول های سری 4 مگابایتی A20B-2902 هستند، اما اساساً متفاوت هستند:

• A20B-2902-0020: DRAM - فرار، سریع، حافظه کاری. محتوا هنگام خاموش شدن از بین رفت.
• A20B-2902-0371: FROM - حافظه فلش غیر فرار. محتوا برای همیشه بدون برق حفظ می شود. نرم افزار فروشگاهی; نمی تواند جایگزین DRAM شود و بالعکس.

Q5: اگر ماژول FROM هنگام روشن شدن CNC حذف شود چه اتفاقی می‌افتد؟

حذف FROM در حالی که CNC در حال اجرا است باعث یک خطای فوری سیستم می شود - CPU دسترسی به نرم افزاری را که در حال اجرا است از دست می دهد. CNC احتمالاً با هشدار سیستم از کار می افتد. همیشه قبل از برداشتن یا قرار دادن ماژول های حافظه CNC را به طور کامل خاموش کنید. برخی از ماژول‌های FROM فقط باید پس از خاموش شدن CNC به‌طور تمیز و طبق روش قابل اجرا خاموش کردن برق FANUC حذف شوند.
