A20B-0009-0320∙ FANUC 6047 سری DC Servo Drive PCB ∙ A06B-6047 / کنترل سرعت / M-Series Yellow-Cap / تنظیمات پرنده
A06B-6047 ️ عصر سرو DC سری M
سری A06B-6047 نشان دهنده نسل DC servo drive FANUC است دوران قبل از سری AC brushless Alpha. این درایو ها ابزار ماشین CNC FANUC را بر روی موتورهای servo DC نوع برش کار می کردند.
درایوها با دو نام میدان شناخته می شوند:
"سری M":شناسایی تولید موتورهای FANUC DC که توسط این محرک ها مورد استفاده قرار می گیرند.
درایو های زرد:نامگذاری شده برای کلاه های کدگذاری زرد رنگ بر روی موتورهای سرو DC مرتبط با جایگزین نسل قبلی "black-cap".این شناسه بصری در میان تکنسین هایی که ماشین آلات قدیمی FANUC را نگهداری می کنند شناخته شده است.

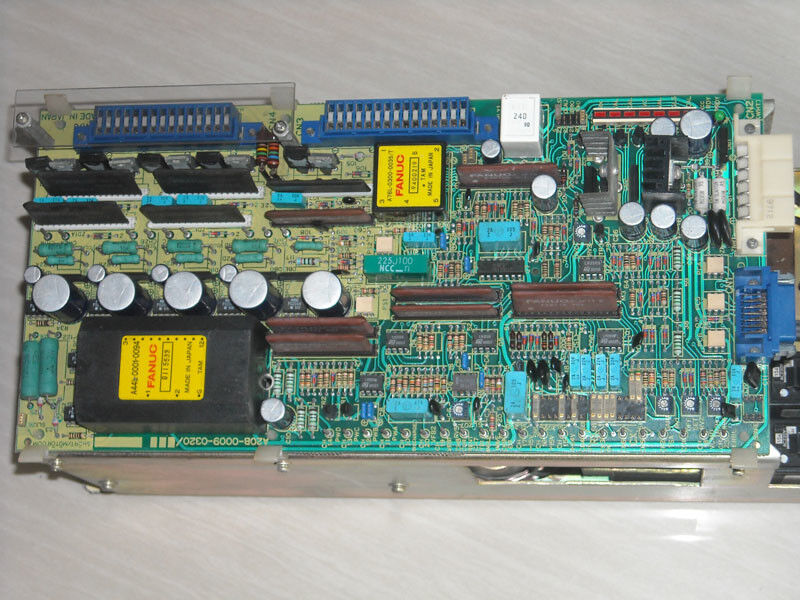

A20B-0009-0320 هیئت کنترل سرعت در داخل این درایوهای تک محوری A06B-6047 است. GE Fanuc Spares لیست سازگاری کامل را تایید می کند: A06B-6047-H002, H003, H040, H041, و H104.
مشخصات کلیدی
| پارامتر |
ارزش |
| عملکرد |
PCB کنترل سرعت |
| سازگار |
A06B-6047 (H002, H003, H040, H041, H104) |
| تکنولوژی |
سرو DC |
| نوع موتور |
سرو DC سری M با کلاه زرد |
| بازنگری ها |
/03F، /05B، /07C، /09D، /10D، /12D، /15E، /16E |
| مبادله |
مبادله هسته در دسترس است |
در دسترس بودن خدمات
A20B-0009-0320 با وجود سنش پشتیبانی کامل از خدمات پس از فروش دارد:
- GE Fanuc Spare: تعویض در همان روز، تعمیر داخلی، آزمایش
- FanucWorld: گزینه های جدید، بازسازی شده و تعمیر
- رادول: 2 سال گارانتی تعمیرات
- فرمت FanucWorld #SPL: برنامه Spindle (مطلوب تبادل هسته ای)
عمر طولانی ماشین های سری M در تولید باعث می شود که این صفحه یک قطعه ی جایگزین به طور منظم مورد نیاز باشد.
سناریوهای کاربرد
A06B-6047-H002 خطای کنترل سرعت:آلارم کنترل سرعت محور X یک چرخ CNC به A20B-0009-0320 نشان می دهد. اصلاح نصب شده تایید شده است (/10D).یک جایگزینی تجدید نظر تطابق با تنظیمات پرنده منتقل شده از صفحه اصلی مجهز استکنترل سرعت برپا شد
بازسازی ماشین آلات CNC قدیمی:یک تاسیسات تولید با ماشین های CNC سری M که مدت طولانی کار می کنند، به طور فعال، تخته های A20B-0009-0320 را به عنوان بخشی از چرخه تعمیرات برنامه ریزی شده جایگزین می کنند.
سوالات عمومی
Q1: تفاوت اصلی بین سرو درایو 6047 DC و سرور درایو AC بعدی Alpha (A06B-6079) چیست؟
A06B-6047 موتورهای servo DC (brush) را با استفاده از تنظیم جریان آرماتور هدایت می کند. موتور دارای برش های فیزیکی و یک مفول است.سری A06B-6079 Alpha موتورهای سرو AC (بدون برس) را با استفاده از کنترل جریان PWM سه فاز هدایت می کند. انتقال DC به AC قابلیت اطمینان بیشتری (بدون فرش استفاده) ، بهره وری بیشتر و عملکرد بهتر با سرعت بالا را به ارمغان آورد. A20B-0009-0320 سخت افزار دوران DC است.کلاس A20B-2001-0930 به دوران AC Alpha خدمت می کند.
سوال2: چرا نسخه های تجدید نظر A20B-0009-0320 وجود دارد؟
سری درایو 6047 دارای یک عمر تولید طولانی بود که چندین سال تولید CNC FANUC را پوشش می داد.بهبود مدار انجام شد، و مشکلات سازگاری حل شده است. با 8+ نسخه تایید شده (/03F تا / 16E) ، قبل از سفارش جایگزینی ضروری است که با تجدید نظر مطابقت داشته باشد.
س3: چه موتورهایی توسط محرک های تک محوری A06B-6047 رانده می شوند؟
A06B-6047 موتورهای servo DC سری M (قفل زرد) را هدایت می کند. این موتورهای servo DC FANUC از دوره مربوطه هستند که به طور معمول با پوشش های زرد کدگر آنها شناسایی می شوند.ولتاژ نامی موتور، سرعت نامی و نوع رمزگذاری باید با پیکربندی درایو مطابقت داشته باشد تا عملکرد کنترل سرعت صحیح حاصل شود.
Q4: آیا A20B-0009-0320 می تواند در یک برنامه اسپینل استفاده شود؟
استاندارد A20B-0009-0320 برای کاربردهای محور سرو تأیید شده است. نوع اسپندل (#SPL) نیاز به تبادل هسته دارد و ممکن است دارای افزایش یا مقیاس گذاری پارامتر متفاوت باشد.قبل از انتخاب بین نسخه های استاندارد و #SPL، نوع برنامه را تایید کنید.
