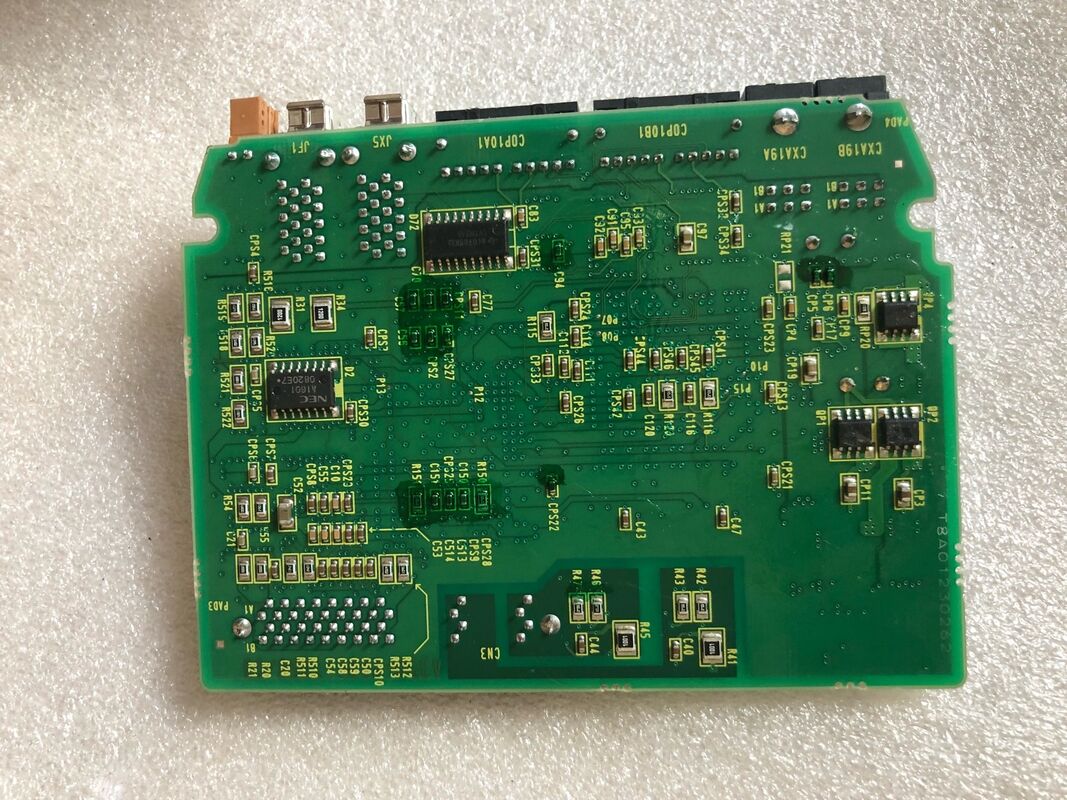

FANUC A350-2101-T058 صفحه مدار A35O-21O1-TO58

A350-2101-T058. FANUC A350 PCB شماره ساخت

شماره های ساخت A350 و شماره های تجاری A20B

سیستم قطعات FANUC از دو کنوانسیون شماره گذاری موازی برای همان PCB فیزیکی استفاده می کند:

شماره سفارش تجاری (A20B-2101-xxxx):شماره های مورد استفاده در سفارشات خرید، اسناد نگهداری و لیست قطعات یدکی تجاری. این شماره در دستورالعمل های نگهداری FANUC، لیست قطعات یدکی و اسناد سرویس یافت می شود.

شماره تولید PCB (A350-2101-Txxx):شماره های مرجع طراحی داخلی که بر روی خود صفحه چاپ شده است. این مرجع تولید FANUC است. شماره ای که طراحی PCB خاص را در سطح ساخت صفحه شناسایی می کند.

شماره تولید A350-2101-T058 مربوط به یک صفحه در سری تجاری A20B-2101 است. نمونه های جفت تایید شده:

• A20B-2101-0560 A350-2101-T566
• A20B-2101-0392 A350-2101-T396

A350-2101-T058 برچسب ساخت برای صفحه A20B-2101 مربوطه در خانواده کارت های درایو Alpha-i است.

اطلاعات کلیدی محصول

خانواده A20B-2101 Drive Board

سری A20B-2101 که شماره تولید آن در محدوده A350-2101-Txxx نشان داده شده است پوشش PCB های کنترل و قدرت FANUC برای نسل Alpha-i را پوشش می دهد:

بوردهای محرک سرو Alpha-i aiSV:از جمله تخته های کنترل دو کانال HRV که حلقه های کنترل جریان را برای دو محور سرو به طور همزمان اجرا می کنند. اینها هوش کنترل در داخل ماژول های سرو دو محور سری SVM2 هستند.

صفحه های کنترل تقویت کننده اسپندل آلفا-i:مدیریت تنظیم سرعت موتور پیچ ، جهت گیری و کنترل جریان در ماژول های محرک پیچ aiSP.

صفحه های ماژول های منبع برق:از جمله PCB برای PSM (αi PS series) که اتوبوس DC را برای تمام ماژول های servo و spindle متصل فراهم می کنند.

بورد های محرک سری βi:از جمله تخته های تقویت کننده کمکت سرو برای محرک های سرو سری βi که در پیکربندی های CNC اقتصادی استفاده می شوند.

A350-2101-T058 یک عملکرد خاص در این خانواده دارد. شماره ساخت در برچسب صفحه نمایش شناسایی معتبر برای منبع جایگزینی مناسب است.

سناریوهای کاربرد

شناسایی PCB ماژول درایو از برچسب صفحه:یک تکنسین تعمیر و نگهداری یک PCB شکست خورده را از یک ماژول درایو Alpha-i خارج می کند. برچسب تخته A350-2101-T058 را می خواند. با استفاده از این شماره ساخت،تکنسین جایگزین صحیح را از لیست قطعات یدکی ماژول درایو شناسایی می کند و سفارش تخته ی جایگزین را می دهد..

جوراب های قطعات:یک تأسیسات نگهداری قطعات جایگزین PCB درایو را که با شماره تولید A350 آنها از برچسب های صفحه نمایششان شناسایی شده است.A350-2101-T058 در کنار سایر کارت های محرک Alpha-i به عنوان بخشی از موجودی نگهداری برنامه ریزی شده است.

سوالات عمومی

سوال1: چگونه شماره سفارش تجاری A20B را پیدا کنم که با A350-2101-T058 مطابقت دارد؟

مرجع متقابل A350-2101-T058 را با لیست قطعات یدکی موجود در راهنمای تعمیر و نگهداری سری Alpha-i FANUC برای ماژول محرک خاص که در آن این صفحه نصب شده است مقایسه کنید.لیست قطعات یدکی هر صفحه ی PCB را به شماره ی تولید ودر اکثر موارد، شماره سفارش تجاری مربوطه. پشتیبانی فنی FANUC همچنین می تواند مطابقت بین شماره تولید و شماره سفارش تجاری را تأیید کند.

س2: آیا می توانم A350-2101-T058 را با استفاده از شماره تولید یا شماره سفارش تجاری سفارش دهم؟

اکثر تامین کنندگان قطعات فرعی FANUC، با شماره سفارش تجاری A20B، تخته های موجود را تهیه می کنند.شماره تولیدی A350-2101-T058 را ارائه می دهند و آنها به شماره سفارش تجاری مربوطه برای تکمیل مراجعه می کنندبرخی از تامین کنندگان قطعات را تحت هر دو سیستم شماره گذاری لیست می کنند؛ همیشه قبل از نهایی کردن سفارش، تایید کنید که تخته با واحد نصب شده مطابقت دارد.

س3: آیا نسخه های مختلف A350-2101-T058 وجود دارد؟

مانند تخته های شماره گذاری تجاری، تخته های شماره گذاری ساخت می توانند دارای کاراکترهای تجدید نظر باشند، به عنوان مثال، A350-2101-T058/01A.پسوند تجدید نظر، به روزرسانی های سخت افزاری را در یک طراحی PCB شناسایی می کند.. اصلاحات بعدی معمولاً سازگار با گذشته هستند. هنگام سفارش، شماره تولید کامل را از جمله هر پسوند تجدید نظر قابل مشاهده از برچسب کارت ارائه دهید.

سوال 4: هنگام تعویض A350-2101-T058 در یک ماژول محرک Alpha-i چه احتیاطی لازم است؟

قبل از باز کردن هر ماژول درایو Alpha-i، تایید کنید که بس DC به ولتاژ امن تخلیه شده است بار خازن در LED شاخص شارژ قابل مشاهده است یا با یک ولت متر DC کالیبراسیون قابل اندازه گیری است.PCB باید با احتیاط های ESD دستکاری شود: بند مچ دست زمین، سطح کار ایمن ESD و بسته بندی ضد ایستاتیک برای حمل و نقل. پارامترهای قدرت برای درایو در CNC ذخیره می شوند،در PCB وجود ندارد، بنابراین پس از تعویض تخته نیازی به ورود مجدد پارامتر نیست.

س5: آیا صفحه ساخت A350-2101-T058 همان PCB فیزیکی با صفحه تجاری A20B-2101 است؟

بله. A350-2101-T058 و A20B-2101 برگه ی تجاری مشابه آن PCB های فیزیکی یکسان هستند. شماره ی تولید در طول تولید روی برگه چاپ می شود.شماره سفارش تجاری برای خرید و اسناد استفاده می شودهر دو مرجع همان تخته را شناسایی می کنند، تفاوت در زمینه ای است (کارگاه در مقابل خرید) که شماره مورد استفاده قرار می گیرد.
