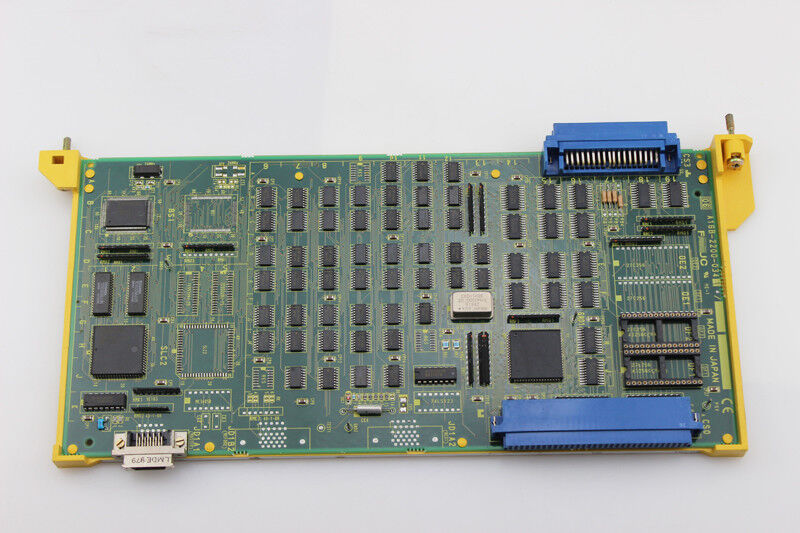

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB در وضعیت خوب آزمایش شده است

A16B-2200-0341 | FANUC PMC-M I/O Link ROM Master PCB — Series 0-C CNC / Robot Systems / Ladder Program Excucution / I/O Link

PMC-M - کنترل کننده ماشین قابل برنامه ریزی برای سری 0-C

در معماری CNC سری 0-C FANUC، PMC (کنترل کننده ماشین قابل برنامه ریزی) منطق توالی ماشین را اجرا می کند - برنامه نردبانی که بر همه عملکردهای دستگاه خارج از حرکت برش نظارت می کند. خنک کننده، هیدرولیک، تعویض ابزار، قفل درب، پاسخ پانل اپراتور - همه توسط پله های نردبان PMC کنترل می شوند.

نام "PMC-M" مدل خاص PMC نصب شده بر روی سیستم های سری 0-C را مشخص می کند. A16B-2200-0341 برد اصلی ROM برای PMC-M است - PCB که حاوی حافظه برنامه PMC (ROM) است و به عنوان اصلی لینک I/O عمل می کند.

اطلاعات کلیدی محصول

نسخه های تجدید نظر - PMC-M و ​​PMC-M2

A16B-2200-0341 در چندین ویرایش سخت افزاری با عناوین کاربردی متمایز وجود دارد:

/04B (PMC-M):پیکربندی استاندارد PMC-M برای برنامه های کاربردی ماشین ابزار CNC سری 0-C. PMC-M اجرای برنامه نردبان پایه و عملکرد اصلی لینک I/O را برای رابط ماشین CNC فراهم می کند.

/09A (PMC-M2 Robot ROM IO Link Board):ویرایش بعدی توسط Next Day Automation برای برنامه‌های روبات تایید شد. نام "M2" سطح قابلیت پیشرفته PMC-M را مشخص می کند. این نوع به کنترل‌کننده‌های روبات FANUC که از معماری PMC-M برای کنترل توالی و ارتباط I/O Link خود استفاده می‌کنند، استفاده می‌کند.

سناریوهای کاربردی

خطای برد سری 0-C CNC PMC:یک CNC سری 0-C FANUC آلارم‌های PMC را ایجاد می‌کند - توالی‌های ماشین پاسخ نمی‌دهند، ارتباط I/O Link از کار می‌افتد. A16B-2200-0341 به عنوان خطا شناسایی شده است. جایگزینی اجرای نردبان PMC و ارتباط I/O Link را بازیابی می کند.

تعمیر و نگهداری برد ربات PMC-M2:یک کنترل کننده ربات FANUC با استفاده از معماری PMC-M2 به A16B-2200-0341/09A برای برد کنترل توالی خود نیاز دارد. بازبینی /09A به طور خاص قبل از منبع‌یابی شناسایی می‌شود.

سوالات متداول

Q1: تفاوت بین PMC-M (/04B) و PMC-M2 (/09A) در A16B-2200-0341 چیست؟

ویرایش /04B پیکربندی استاندارد PMC-M برای برنامه‌های CNC سری 0-C است. /09A نوع PMC-M2 است - یک سطح قابلیت پیشرفته PMC که توسط Next Day Automation برای کاربردهای روبات تایید شده است. تعیین "M2" نشان دهنده ظرفیت گام برنامه یا مجموعه دستورالعمل های گسترده تر در مقایسه با پایه PMC-M است. همیشه قبل از خرید جایگزین، ویرایش نصب شده را از روی برچسب برد تأیید کنید.

Q2: آیا جایگزینی A16B-2200-0341 نیاز به بارگیری مجدد برنامه نردبان PMC دارد؟

A16B-2200-0341 حاوی ROM (حافظه فقط خواندنی) است - نرم افزار سیستم PMC و احتمالاً محتوای برنامه نردبان مخصوص دستگاه روی این برد ذخیره می شود. جایگزین کردن برد با یک رام خالی یا محتوای متفاوت به این معنی است که منطق توالی PMC دستگاه باید از نسخه پشتیبان بارگیری شود. همیشه قبل از هرگونه تعمیر و نگهداری برد PMC یک نسخه پشتیبان از برنامه نردبان PMC نگهدارید.

Q3: چه سیستم‌های CNC از PMC-M با A16B-2200-0341 استفاده می‌کنند؟

Fanuc-controller.com A16B-2200-0341 را تأیید می کند "مخصوصاً با کنترلرهای Series 0-C." نسل سری 0-C (0-MC، 0-TC، 0-MD، 0-TD، 0-MF، 0-TF) از معماری PMC-M برای کنترل توالی ماشین خود استفاده کردند. DNC Electronics این برد را در دسته برد I/O خود در کنار سایر بردهای دوره سری 0 فهرست می کند.

Q4: آیا A16B-2200-0341 مختص سیستم های CNC خود FANUC است یا می تواند به ابزارهای شخص ثالث نیز خدمت کند؟

A16B-2200-0341 سیستم‌های CNC سری 0-C FANUC را ارائه می‌کند که بر روی ماشین‌ابزارهای ساخته شده توسط هر سازنده ماشین ابزار با استفاده از این نسل CNC - از جمله ماشین‌سازان ژاپنی، آلمانی، کره‌ای، ایتالیایی و تایوانی که FANUC 0-C را به‌عنوان پلتفرم CNC خود مشخص کرده‌اند، استفاده می‌کند. برد مخصوص نسل CNC است، نه مخصوص ماشین ساز.

Q5: عملکرد "I/O Link master" از نظر عملی برای ماشین به چه معناست؟

I/O Link گذرگاه سریال FANUC است که PMC را به همه دستگاه‌های ورودی/خروجی خارجی - سوئیچ‌ها و لامپ‌های پانل اپراتور، واحدهای ورودی/خروجی بدنه دستگاه، و بردهای ورودی/خروجی مغناطیسی قدرت متصل می‌کند. A16B-2200-0341 به عنوان اصلی یعنی تمام سیگنال های ورودی 96 یا 104 دستگاه و 56 یا 72 سیگنال خروجی از این برد عبور می کنند. وقتی این برد از کار بیفتد، PMC دسترسی به تمام ورودی/خروجی دستگاه را از دست می دهد - هیچ عملکرد ماشینی نمی تواند اجرا شود.
