Fanuc A16B-2202-0850 کنترل بوردی PCB A16B22020850/02A

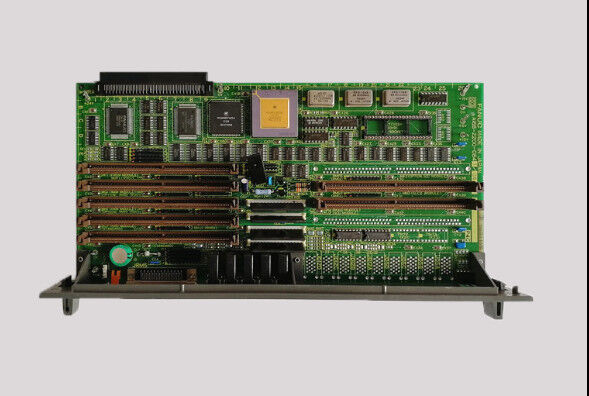

A16B-2202-0850∙ FANUC 6-Axis Option-2 CPU Board 7 پلگ-این اسلات / سری 16/18 گسترش محور / معماری زیر پردازنده

گزینه ۲

در معماری سخت افزاری CNC سری 16/18 FANUC ، صفحه اصلی CPU تعداد محور های پایه را کنترل می کند. معمولاً 4 محور در یک پیکربندی استاندارد.کارت زیر پردازنده گزینه 2 سیستم را فراتر از این حد پایه گسترش می دهد..

A16B-2202-0850 نوع 6 محوری از برد گزینه 2 است یک زیر پردازنده اختصاصی که مسئولیت پردازش محور سرو را برای محورهای اضافی فراتر از آنهایی که توسط صفحه اصلی پردازنده اداره می شوند، بر عهده می گیرد.

این معماری به طور مداوم در سراسر خط تولید CNC FANUC در این دوران ظاهر می شود:

A16B-2203-0031 (اختیار-2 2-AXIS):در جای دیگر در این جلسه توضیح داده شده است یک زیر پردازنده 2- محوری برای برنامه های کاربردی سری 16/18.

A16B-2203-0033 (اختیار-2 SUB-CPU با sub-CPU):تخته ي انتخابي با ظرفیت بالاتري با سي پي يو فرعي جاسازی شده که در اين جلسه هم تاييد شد

A16B-2202-0850 (6-AXIS OPTION-2):گزینه گسترش 6 محور برای ماشین هایی که نیاز به 6 محور سرو دارند که از طریق این صفحه گزینه ای هماهنگ می شوند.

اطلاعات کلیدی محصول

6- محور CNC ️ کاربردهای ابزار ماشین

چرا یک ماشین نیاز به 6 محور در تخت گزینه 2 دارد؟ تعداد محورها منعکس کننده پیچیدگی مکانیکی ابزار ماشین است:

مرکز های ماشینکاری 5 محوری با شاخص:X، Y، Z محورهای پایه هستند؛ A، B (محورهای چرخشی) ، و محور 6 مجله ابزار یا شاخص کننده پالت همه نیاز به کنترل سرو دارند.

مراکز چرخش چند برج:محورهای Z، X، C (اسپیندل اصلی) ، Y (فرش اضافی) ، محورهای Z2 و X2 برج دوم

سلول های دستگاه انتقال:در یک ماشین انتقال انعطاف پذیر، چندین محور مستقل servo قطعات را از طریق عملیات متوالی قرار می دهد تعداد 6 محور کل مکمل ایستگاه را پوشش می دهد.

سناریوهای کاربرد

خطای تخته گشایش مرکز ماشینکاری 6 محور سری 18B:یک مرکز ماشینکاری 5 محوری سری 18B FANUC با یک محور B اضافی هشدارها را در محورهای گسترش ایجاد می کند.تعویض تمام 6 محور دستکاری شده توسط هیئت مدیره گزینه را بازگرداند.

نگهداری مرکز چرخش چند محوری سری 16-B:یک مرکز پیچیدگی CNC با برج های دوگانه و محور C نیاز به جایگزینی زیر پردازنده گزینه 2 دارد. قابلیت 6 محور A16B-2202-0850 مجموعه محور گسترش یافته کامل را پوشش می دهد.

سوالات عمومی

Q1: حداکثر تعداد محورهای کل زمانی که A16B-2202-0850 به یک سیستم سری 16/18 اضافه می شود چیست؟

برد اصلی CPU سری 16/18 از تعداد محورهای پایه پشتیبانی می کند (معمولاً 4 محور با برد اصلی پایه). اضافه کردن A16B-2202-0850 با 6 محور در برد گزینه ای باعث می شود تعداد محورهای سیستم ترکیب شود.کل دقیق بستگی به مدل خاص سری 16/18 دارد، نسخه نرم افزار و دیگر پیکربندی های گزینه ای. مستندات سخت افزاری مدل FANUC سری 16/18 حداکثر تعداد محور پشتیبانی شده را برای هر ترکیب اصلی و گزینه ای مشخص می کند.

سوال2: آیا A16B-2202-0850 برای عملکرد 6 محور نیاز به تخته های گزینه ای متناسب در 7 اسلات دارد؟

بله ، صفحه A16B-2202-0850 فراهم ميکنه که زيرساخت هاي فزيکي و سي پي يو رو فراهم کنهو تخته های ارتباطی که این 7 اسلات را پر می کنند باید به درستی نصب و تنظیم شوند تا عملکرد 6 محور کار کند.دستورالعملی مربوط به اتصال سخت افزاری سری 16/18 FANUC، پیکربندی کارت مورد نیاز برای تنظیم 6 محور را مستند می کند.

س3: آیا جایگزینی A16B-2202-0850 نیاز به استفاده مجدد از محورهای گسترش دارد؟

پارامترهای CNC برای تمام محورها ٬ از جمله آنهایی که توسط A16B-2202-0850 ٬ اداره می شوند در SRAM اصلی CNC ذخیره می شوند.جایگزین کردن تخته گزینه با تمام داده های پارامتر سالم به این معنی است که پارامترهای محور گسترش به طور خودکار در راه اندازی مجددا اعمال می شود. اگر داده های SRAM نیز از دست رفته است، پارامترهای محور گسترش باید دوباره از پشتیبان وارد شود قبل از اینکه ماشین می تواند اجرا شود.

سوال 4: کدهای هشدار نشان می دهد که A16B-2202-0850 شکست خورده است؟

آژیرهای خاص برای محورهای گسترش (آژیرهای در محورهای 5، 6 یا بالاتر بسته به پیکربندی شماره گذاری محور) ، خطاهای ارتباطی که به محل گزینه اشاره می کنند،یا خرابی تمام محورهای انبساط همزمان در حالی که محورهای پایه به طور معمول ادامه همه نشان می دهد A16B-2202-0850 ممکن است مشکل. با بررسی اینکه آیا خطا به محور اختصاص داده شده به این صفحه انتخاب در مقابل صفحه اصلی CPU جدا شده است تایید کنید.
